Installer la carte ED110 DARTS ETX

Troisième et dernier chapitre traitant de la cible ED110, où nous allons installer et câbler étape par étape la carte ED110 DARS ETX pour l’utilisation de Raspydarts dans votre dartscab. Pour finir nous adapterons le capot arrière puis nous refermerons la cible. Nous ne traiterons pas du démontage de la cible qui est traité lui, dans le premier chapitre. Donc si vous arrivez sur cet article en premier, veuillez cliquer ici afin de vous rendre sur le chapitre traitant des étapes de démontage de votre cible ED110.

Rappel : Le fabricant et son distributeur Décathlon, n’ont pas conçu la cible Décathlon ED110 à des fins de modifications, ni ne l’autorisent. Par conséquent, si vous procédez à ce type d’adaptation, Décathlon ne pourra être tenu responsable de tous dommages éventuels causés par lesdites modifications, vous perdez également votre droit de garantie légale de conformité auprès de ce dernier. En ouvrant et modifiant votre cible, vous agissez donc en connaissance de cause et à vos risques entiers.

Ce dont j’ai besoin :

Châssis démonté de la cible Décathlon ED110
Carte PCB ED110 DARTS ETX pour DartsCab
Tissu ou tapis de protection
10cm de Câble 1mm² (18 AWG) rouge
10cm de câble 1mm² (18 AWG) noir
10 cm de câble 0.5mm² (22 AWG) couleur au choix
Tournevis Cruciforme PH1
Tournevis plat 2.5mm ou pointe ronde
Cutter ou Dremel
Pince coupante
Pince à dénuder
EPI Équipements de protection individuelle

Attention

Respectez les précautions de manipulation des appareils sensibles aux décharges électrostatiques !

Lorsque vous recevez un choc statique, sur une poignée de porte de voiture par exemple, vous pouvez être exposé jusqu’à 3 000 volts. Ce choc électrique causé par une décharge électrostatique peut également causer de nombreux dommages aux composants électroniques des cartes électroniques que vous nous commandez.

De plus petites charges inférieures au seuil de perception humaine peuvent également endommager les composants électroniques. La plupart des composants de technologie CMOS utilisés dans nos cartes peuvent être endommagés par des charges inférieures à 1000 volts. Des composants plus complexes peuvent être détruits avec une décharge beaucoup plus faible (environ 10 volts). Par conséquent, vous devez être extrêmement vigilant quant à la sensibilité des composants aux décharges électrostatiques.

À mesure que la technologie progresse, les composants électroniques deviennent de plus en plus petits. Cette miniaturisation réduit la taille des isolants intrinsèques, augmentant ainsi leur sensibilité aux décharges électrostatiques. C’est pourquoi il y a un besoin de protection ESD !

Pour palier simplement à ce problème chez vous si vous ne possédez pas de bracelet antistatique, touchez la broche terre d’une prise électrique régulièrement tout au long du processus de montage de nos cartes électroniques.

Installation de la carte dans la cible

Placez la carte ED110 DARTS ETX en lieu et place de la carte originale. Moins large de 30%, elle s’appuie néanmoins sur 5 plots de pas de vis et un ergot sur la gauche, aidez-vous de ce dernier afin de la placer correctement face aux trous de vis.

Fixez maintenant la carte avec cinq des six vis de la carte originale à l’aide du tournevis cruciforme PH1.

Câblage de la carte

Dans cette première partie nous allons câbler le rail d’alimentation sur la partie droite de la carte

Prenez 10cm de câble 1mm² (18 AWG) noir et 10cm de câble 1mm² (18 AWG) rouge. Ici contrairement à l’arrivée d’alimentation qui doit être en 1.5mm² (16 AWG), nous pouvons descendre à 1mm² (18 AWG) vu la faible distance et l’ampérage réel en charge.

Dénudez-les sur 8-10mm, puis roulez le bout de chaque câble entre vos doigts afin de torsader les fils très serrés si c’est du câble souple multibrin.

Insérez le câble noir dans le connecteur rapide GND TARGET LED tout en appuyant sur le petit levier (flèche rouge ci-dessus) pendant l’insertion. Assurez-vous qu’aucun filament de fil ne sorte en dehors du connecteur ce qui pourrait créer un court-circuit. Si cela arrive, vous pouvez couper s’il est seul, sinon, retirer le câble et repeignez les brins, puis torsadez à nouveau et réinsérez. Pour l’insertion de câble monobrin, il n’est pas nécessaire d’appuyer sur le levier.

Renouvelez l’opération pour le câble rouge sur le connecteur rapide identifié 5V TARGET LED.

Pour retirer le câble il est nécessaire d’appuyer sur le levier afin de libérer celui-ci.

Prenez maintenant 10 cm de câble 0.5mm² (22 AWG) de la couleur de votre choix, ci-dessus représenté en bleu, et dénudez-les sur 8-10mm, puis roulez le bout de chaque câble entre vos doigts afin de torsader les fils très serrés.

Insérez le câble dans le connecteur rapide D TARGET LED qui correspond au DATA LED de vos PCB LEDs, tout en appuyant sur le petit levier (flèche rouge ci-dessus) pendant l’insertion. Assurez-vous qu’aucun filament de fil ne sorte en dehors du connecteur ce qui pourrait créer un court-circuit. Si cela arrive, retirer le câble et repeignez les brins, puis torsadez à nouveau et réinsérez. Pour l’insertion de câble monobrin, il n’est pas nécessaire d’appuyer sur le levier.

Voici le résultat une fois les câbles insérés.

Connectez maintenant et avec la même méthode décrite depuis les étapes précédentes, les trois câbles aux connecteurs rapides POWER IN du premier quart de vos PCB ED110 LED. Câble rouge au connecteur 5V, le noir au connecteur GND, et le bleu à celui identifié DATA-IN.

La longueur de 10cm est nécessaire pour effectuer une boucle comme indiqué sur la photo ci-dessus, cela donne de l’aisance au PCB ED110 LED lors des impacts de fléchettes.

Vue globale des cartes électroniques connectées ensemble

Prenez vos deux câbles d’alimentation rouges et noirs de 1.5mm² (16 AWG) venant de la carte DartsCab Controller Board ou directement de l’unité d’alimentation, s’ils sont connectés assurez-vous que l’ensemble n’est pas branché au secteur.

Ces doubles connecteurs rapides ont le même principe de fonctionnement que les simples utilisés dans les étapes précédentes. Avec la pointe d’un petit tournevis plat de 2.5mm maximum ou d’une pointe ronde, appuyer sur le petit levier représenté ci-dessus par le point rouge, avant d’insérer le câble souple.

Dénudez les deux câbles sur 8-10mm, puis roulez le bout de chaque câble entre vos doigts afin de torsader les fils très serrés si c’est du câble souple multibrin.

Insérez le câble rouge dans le connecteur rapide W1 côté 5V tout en appuyant sur le petit levier (point rouge ci-dessus) pendant l’insertion. Assurez-vous qu’aucun filament de fil ne sorte en dehors du connecteur ce qui pourrait créer un court-circuit. Si cela arrive, vous pouvez couper s’il est seul, sinon, retirer le câble et repeignez les brins, puis torsadez à nouveau et réinsérez. Pour l’insertion de câble monobrin, il n’est pas nécessaire d’appuyer sur le levier.

Renouvelez l’opération pour le câble noir sur le connecteur rapide côté GND.

Faites sortir les câbles d’alimentation à travers le trou et revérifiez la connexion au connecteur W1.

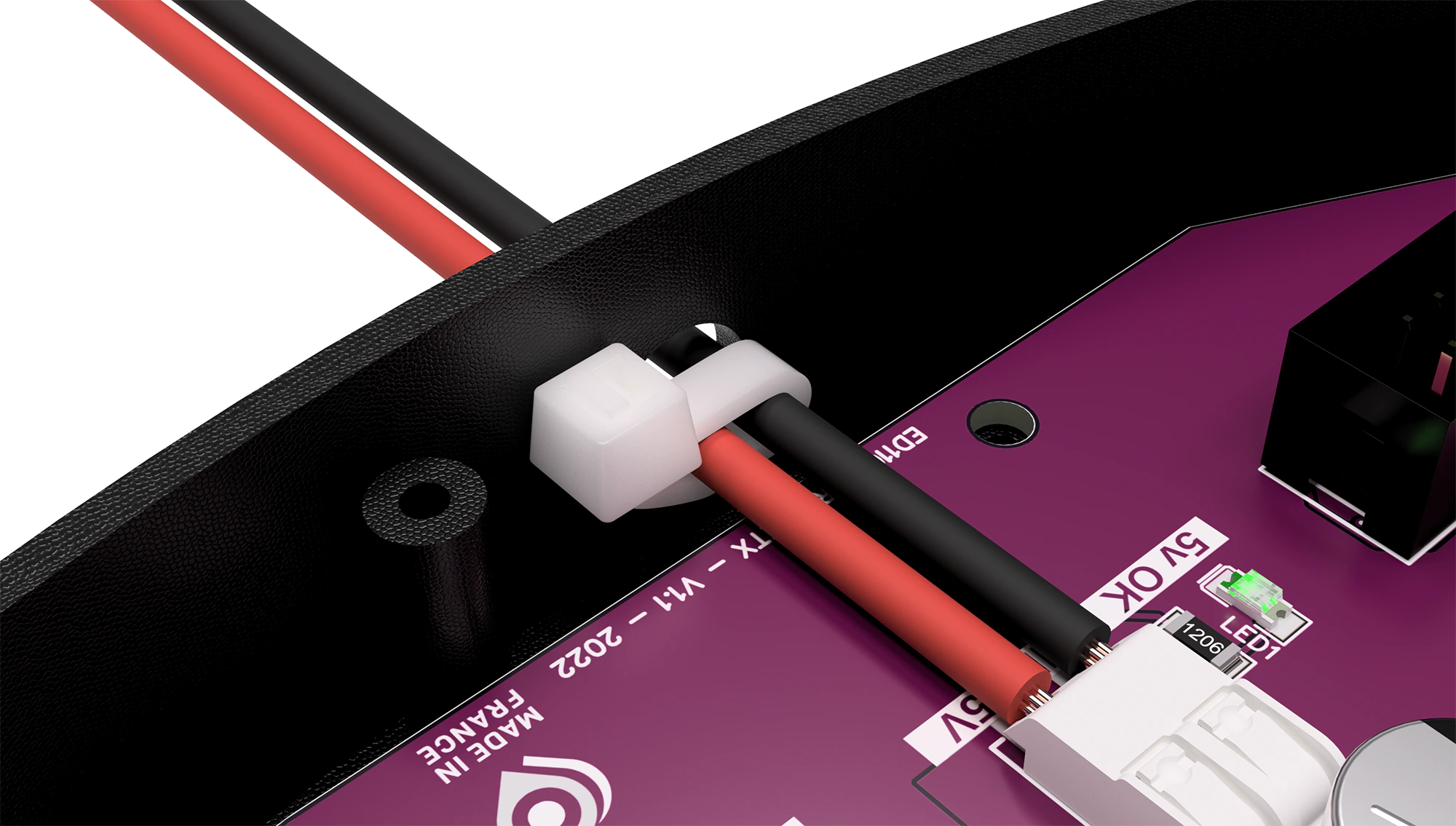

Si vous le souhaitez et afin d’éviter tout arrachement par accident, vous avez la possibilité de sécuriser les deux câbles avec un collier de serrage de type Serflex, vous évitant ainsi à tout démonter si cela venait à arriver. Un point de colle chaude peut aussi faire l’affaire.

Adaptation du capot de la cible

Nous allons maintenant adapter le capot de la cible afin de créer une ouverture dans celui-ci pour la sortie des câbles d’alimentation et la nappe IDC entrées/sorties de la matrice.

Repérez dans la partie basse du capot, sous le numéro de série le marquage du rectangle arrondi.

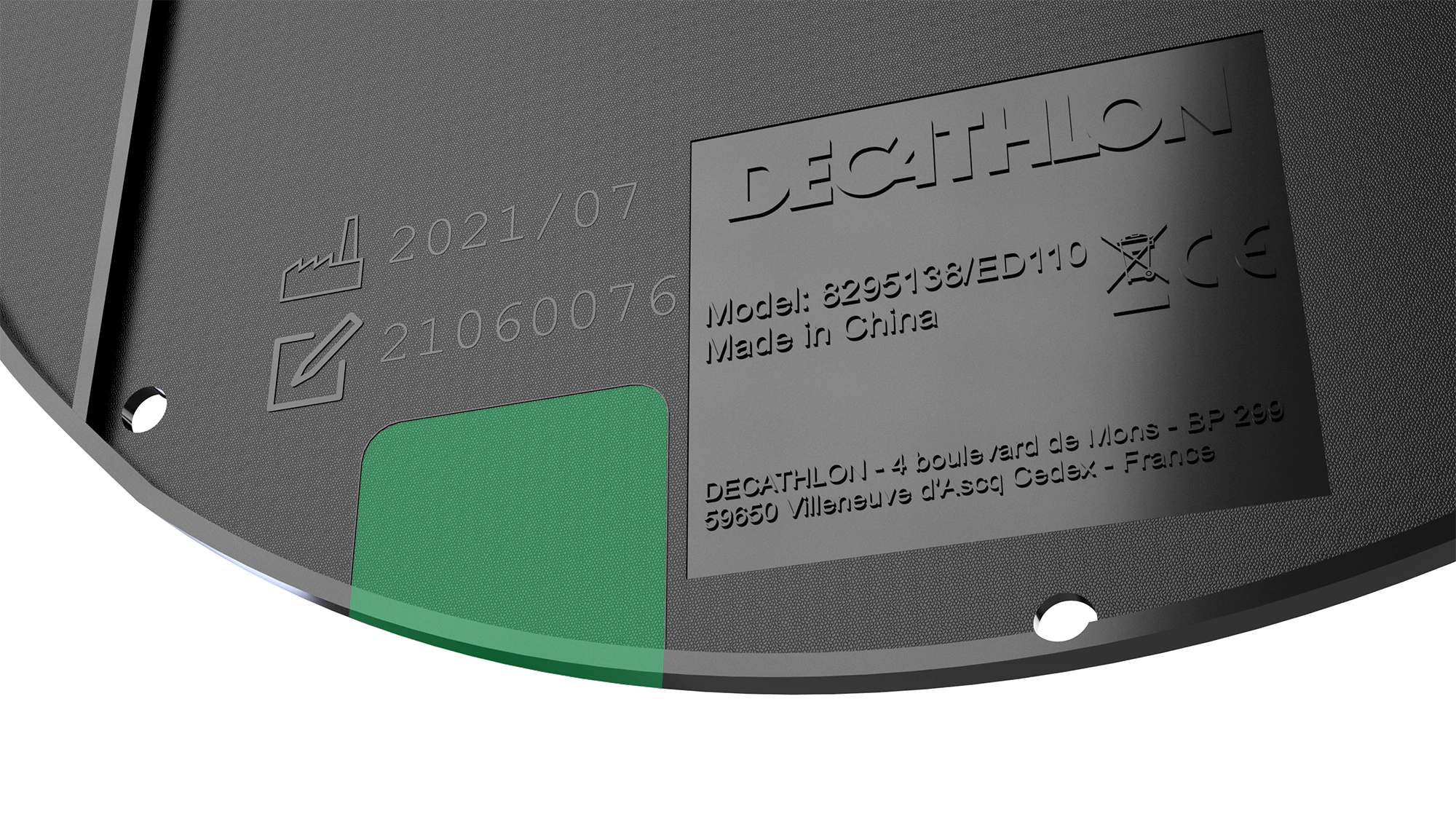

A l’aide d’un cutter, en prenant soin de ne pas vous couper, éventuellement en préchauffant la lame, ou-bien avec une Dremel, découpez et supprimez la zone verte représentée ci-dessus.

Maintenant que le capot est découpé, nous allons refermer la cible.

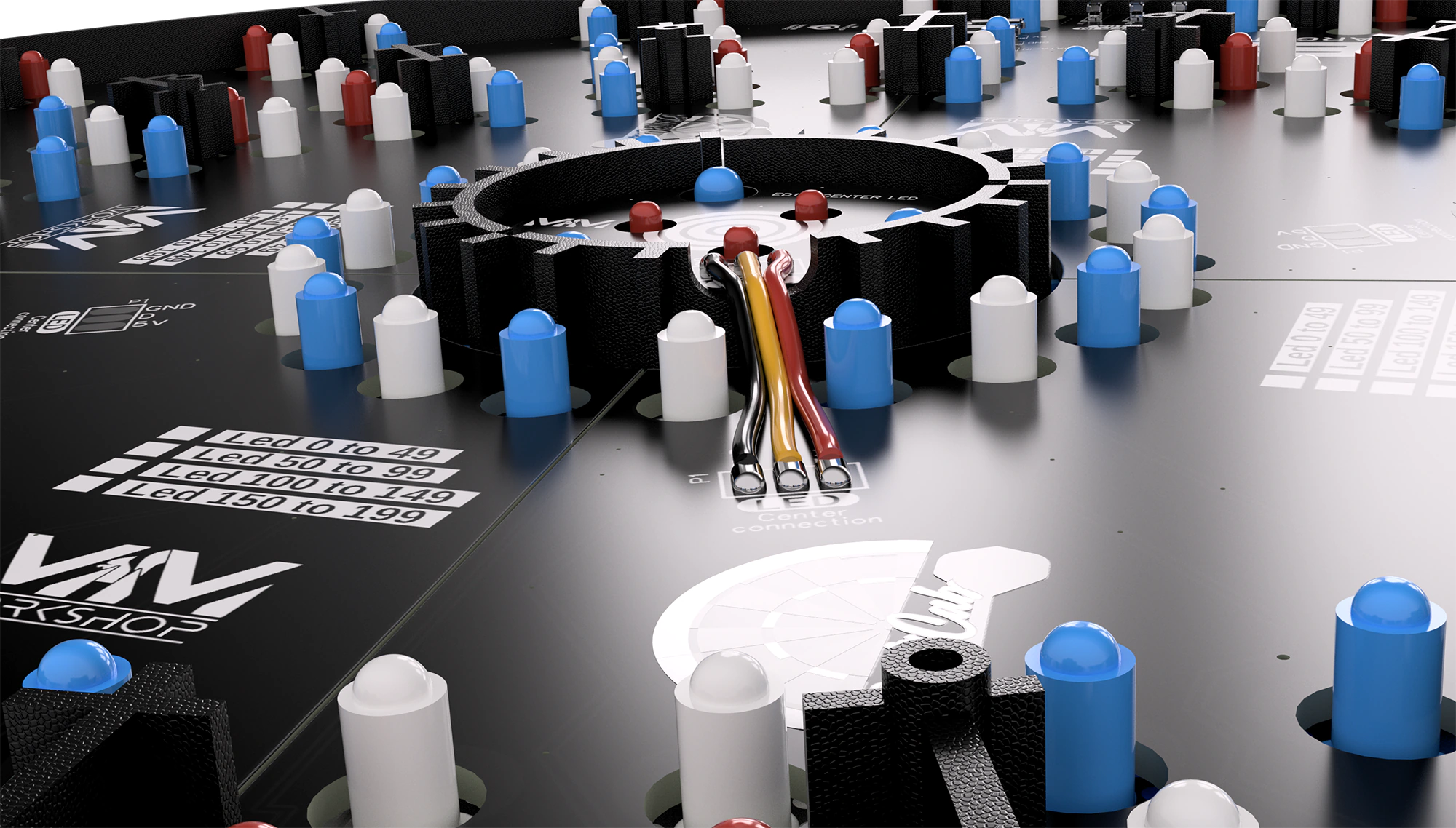

Avant de replacer la matrice, vérifiez que les trois câbles qui connectent le PCB central des LEDs de la cible, ne gênent pas les segments et qu’ils sont bien centrés entre les deux piliers de touche.

Il est temps de récupérer la matrice délicatement et de la poser à son emplacement d’origine. Connectez la nappe inférieure au connecteur P1 avec la même méthode que vous avez utilisé pour la retirer.

Connectez ensuite la nappe supérieure au connecteur P2 avec la même méthode que vous avez utilisé pour la retirer.

Vous pouvez maintenant replacer le capot sur la cible. Faites sortir les deux câbles d’alimentation par l’orifice sous la prise IDC si vous n’avez pas opté pour le trou dans la tranche du châssis.

Vissez les 19 vis dans leur emplacement respectif.

Ce troisième chapitre est à présent terminé, vous voilà en possession d’une cible fonctionnelle afin d’être utilisée avec le logiciel Raspydarts. Il ne vous reste plus qu’à l’installer dans votre Dartscab.
