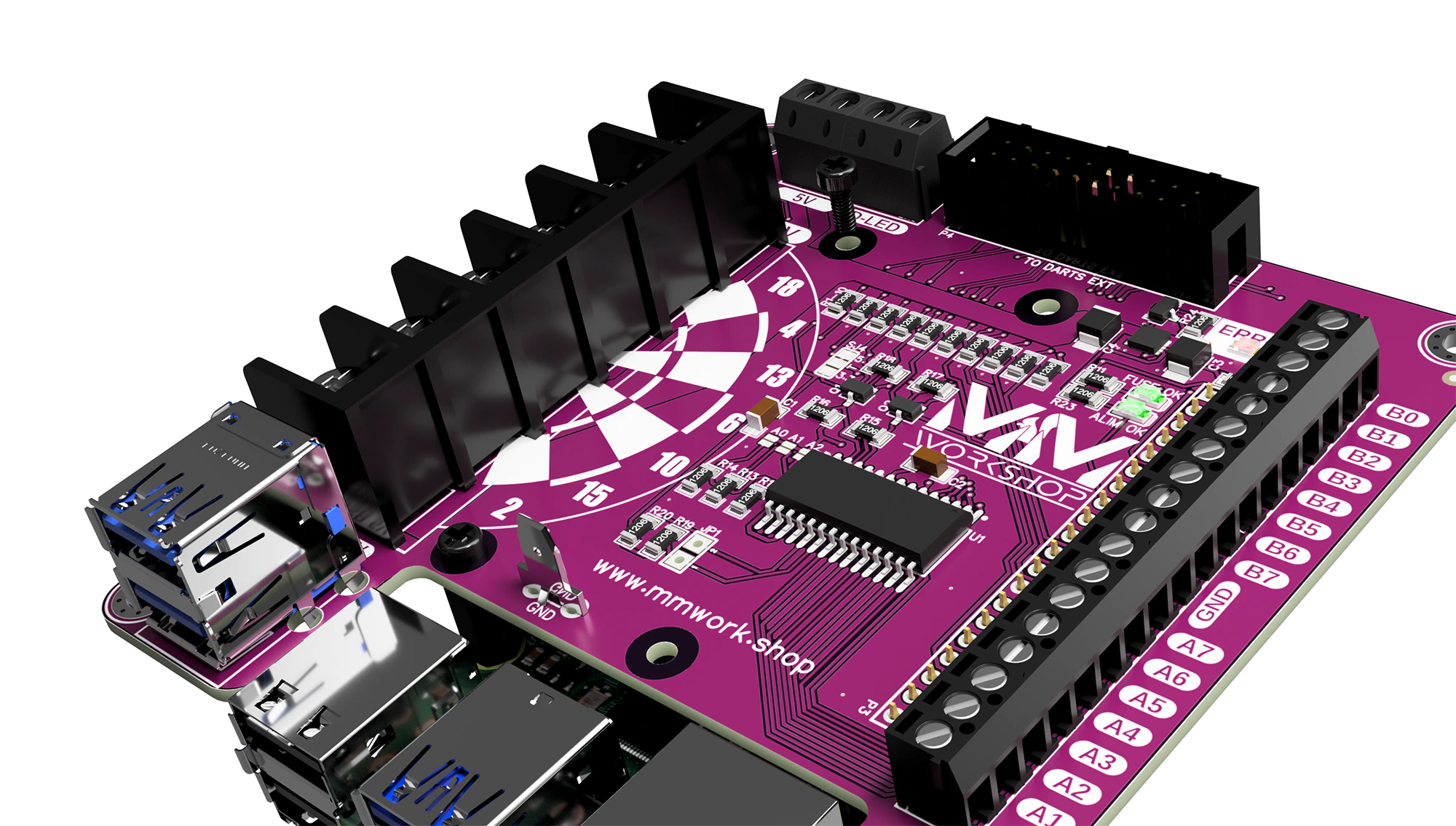

Préparer la Darts Controller Board

Comment préparer et installer la carte Darts Controller Board pour Raspydarts.

Comment nous allons préparer et installer la Darts Controller Board pour ensuite connecter l’ensemble les câbles nécessaires à la mise en service de votre Dartscab avec l’utilisation du logiciel RaspyDarts.

Ce dont vous avez besoin :

1 Carte Darts Controller Board
1 Raspberry Pi ZERO / 3 / 4
4 Pieds support de PCB M3
4 Vis à bois tête bombée 3x16mm
2 Entretoises en nylon M2.5 de 11mm
4 vis nylon M2.5
Tournevis cruciforme PH1.0
Tournevis cruciforme PH2.0

Supports du Raspberry Pi

Placez les entretoises M2.5 de 11mm sur leur emplacement en fonction de votre Raspberry Pi. Les différents facteurs de forme sont sérigraphiés sur la carte : Pi Zero 2 et PI 3/4.

Insérez et vissez maintenant les deux vis en nylon M2.5 à travers la face supérieure de la carte à l’aide du tournevis cruciforme PH1.0.

Les supports de PCB

Placez un des pieds support de PCB sous la carte électronique.

Insérez la vis M3 et vissez là à l’aide du tournevis cruciforme PH2.0. Répétez l’opération pour les 3 autres supports de carte électronique.

    Installation du Raspberry Pi

    Présentez et connectez votre Raspberry Pi délicatement sur son port GPIO, et fixez-le avec les deux dernières vis nylon M2.5, utilisez votre tournevis cruciforme PH1.0.

    L’opération est identique si vous installez un Raspberry Pi Zero 2 W.

    Fixation de l’ensemble sur la caisse du Dartscab

    Présentez l’ensemble à son emplacement définitif à l’intérieur de votre Dartscab et fixez-le avec les vis 3x16mm. Ces vis sont recommandées pour un support d’une épaisseur de 19mm, dans le cas contraire veuillez adapter les fixations au support en prenant en compte que l’orifice de fixation des pieds de PCB est de 3.5mm de diamètre.

    Vous êtes maintenant prêt pour l’étape suivante.

    Comment câbler la Darts Controller Board ?

    Dans cette partie nous allons aborder le câblage de la Darts Controller Board avec l’utilisation du logiciel RaspyDarts.
