Câbler la Darts Controller Board

Comment câbler la carte Darts Controller Board pour Raspydarts ?

Dans cette partie nous allons aborder le câblage de la Darts Controller Board avec l’utilisation du logiciel RaspyDarts. Veuillez également vous référer à la documentation du câblage d’une alimentation pour cette étape afin de comprendre et d’adapter les sections des câbles nécessaires à l’élaboration de votre dartscab en toute sécurité.

Avant de commencer, vérifier que votre ou vos alimentations sont non raccordées au secteur 110/230V, dans le cas contraire, veuillez débrancher tous les courants forts afin effectuer les manipulations hors secteur !

Ce dont vous avez besoin :

Darts Controller Board
Câble 1.5mm² rouge
Câble 1.5mm² noir
Câble 0.5mm² violet (ou autre couleur pour les boutons)
Câble 0.5mm² noir
Câble 0.5mm² gris (ou autre couleur pour le strip-LED)
Câble 0.5mm² rouge (si utilisation du bornier 5V optionnel)
Nappe IDC 2×10 broches
Cosses fourche à sertir pour section 1.5-2.5mm² largeur max 7.5mm pour vis M4
Tournevis cruciforme Phillips PH2
Tournevis plat 2.5mm
Pince à dénuder les câbles
Pince coupante
Pince à sertir
Carte contrôleur et d'alimentation connectable sur Raspberry Pi Zero/3/4 pour DartsCab / Jeu de fléchettes électronique compatible RaspyDarts

Prenez également un instant pour visualiser et comprendre le marquage du PCB concernant les symboles des connecteurs d’alimentation. Le positif entrant directement de l’alimentation ou en sortie vers des accessoires ou d’autres cartes, sera toujours connecté avec du câble rouge, et est labellisé ” + “. Le négatif, quant à lui, sera toujours câblé avec du fil noir et est labellisé ” ” ou GND.

Sur le bornier barrière d’alimentation se situant sur la gauche de la carte, les 3 ” + ” sont communs, ce qui signifie que vous avez la possibilité de placer votre câble positif rouge d’entrée ou de sortie d’alimentation 5V à l’emplacement de votre choix sur ces 3 bornes, cela n’aura aucune incidence sur le fonctionnement de votre carte électronique. La masse commune symbolisée par les 3 ” ” est également commune, comme pour le positif, câblez le fil noir selon votre choix.

L’alimentation

Commençons par câbler le bloc l’alimentation principal sur votre carte Darts Controller Board à l’aide d’un câble rouge pour le positif (+) et d’un câble noir pour le négatif (-). La section de câble doit être proportionnée à la consommation en courant (ampérage) de l’ensemble de vos cartes additionnelles, accessoires et LEDs ! La section conseillée ici est de minimum 2.5mm²/13AWG pour 1 mètre de longueur, vous pouvez tout à fait doubler le câblage entre l’alimentation et la carte afin d’obtenir la section minimale de sécurité (par exemple 2×2 câbles de 1.5mm²).

Il est aussi conseillé, même recommandé, de minimiser la longueur des câbles 5V, donc placez votre alimentation aussi près que possible de votre carte Darts Controller Board et ainsi raccourcir les câbles d’alimentation. L’ampérage ici sur le secteur 110/230V alternatif est bien moindre comparé au 5V continu, la longueur des câbles secteur n’aura donc aucune “importance” à l’intérieur du Dartscab (Section minimale de 1.5mm² pour rappel sur le 110/230V).

Vous pouvez connecter le câble nu directement aux borniers, si ceux-ci sont à âme unique rigide, dénudez le câble au strict nécessaire à l’insertion soit 8mm. Pour les câbles à âme multibrins souples, il est vivement conseillé de leurs y sertir à chaque extrémité une cosse à fourche isolée.

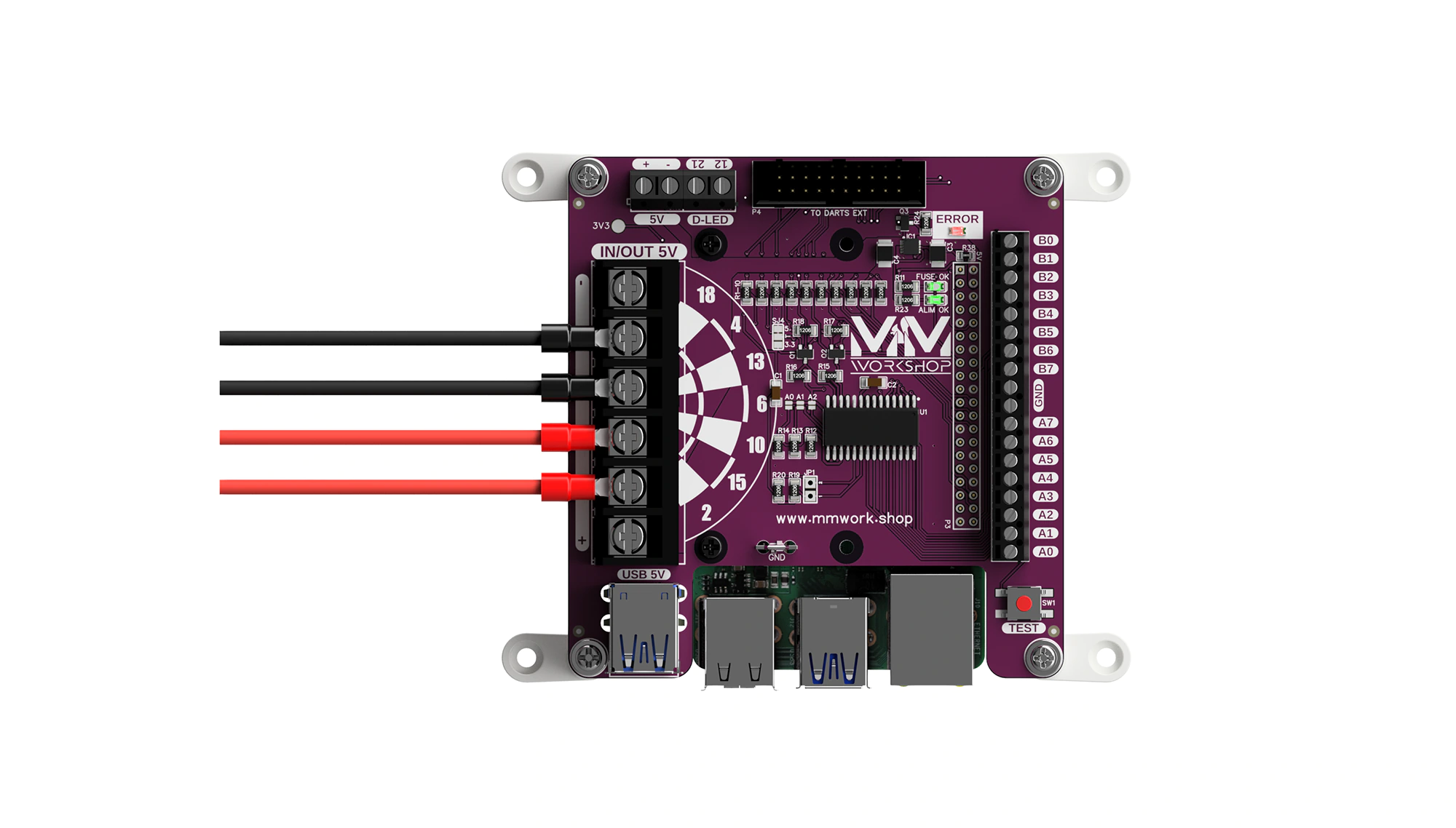

Connectez maintenant vos départs d’alimentation vers par exemple la carte ED110 DARTS ETX qui alimentera les LEDs de votre cible, ou bien votre PiDMD ou tout autre accessoire nécessitant une alimentation de 5V continu. En théorie et suivant le type d’alimentation que vous utilisez, vous avez aussi à disposition sur cette dernière, des borniers (V- et V+ 5V) de libres afin d’alimenter vos modules en 5V et ainsi équilibrer la charge de courant sur les câbles. Comme suggéré précédemment cela peut être également un doublage de la section des câbles d’entrée d’alimentation.

Et enfin connectez maintenant vos autres départs d’alimentation vers par exemple la carte ED110 DARTS ETX qui alimentera les LEDs de votre cible, ou bien votre PiDMD ou tout autre accessoire nécessitant une alimentation de 5V continu. En théorie et suivant le type d’alimentation que vous utilisez, vous avez aussi à disposition sur cette dernière, des borniers (V- et V+ 5V) de libres afin d’alimenter vos modules en 5V et ainsi équilibrer la charge de courant sur les câbles.

Les boutons

Passons maintenant à la connexion des boutons de commandes de votre Dartscab, nous utiliserons pour cela du câble de section 0.25mm²/23AWG ou 0.5mm²/20AWG.

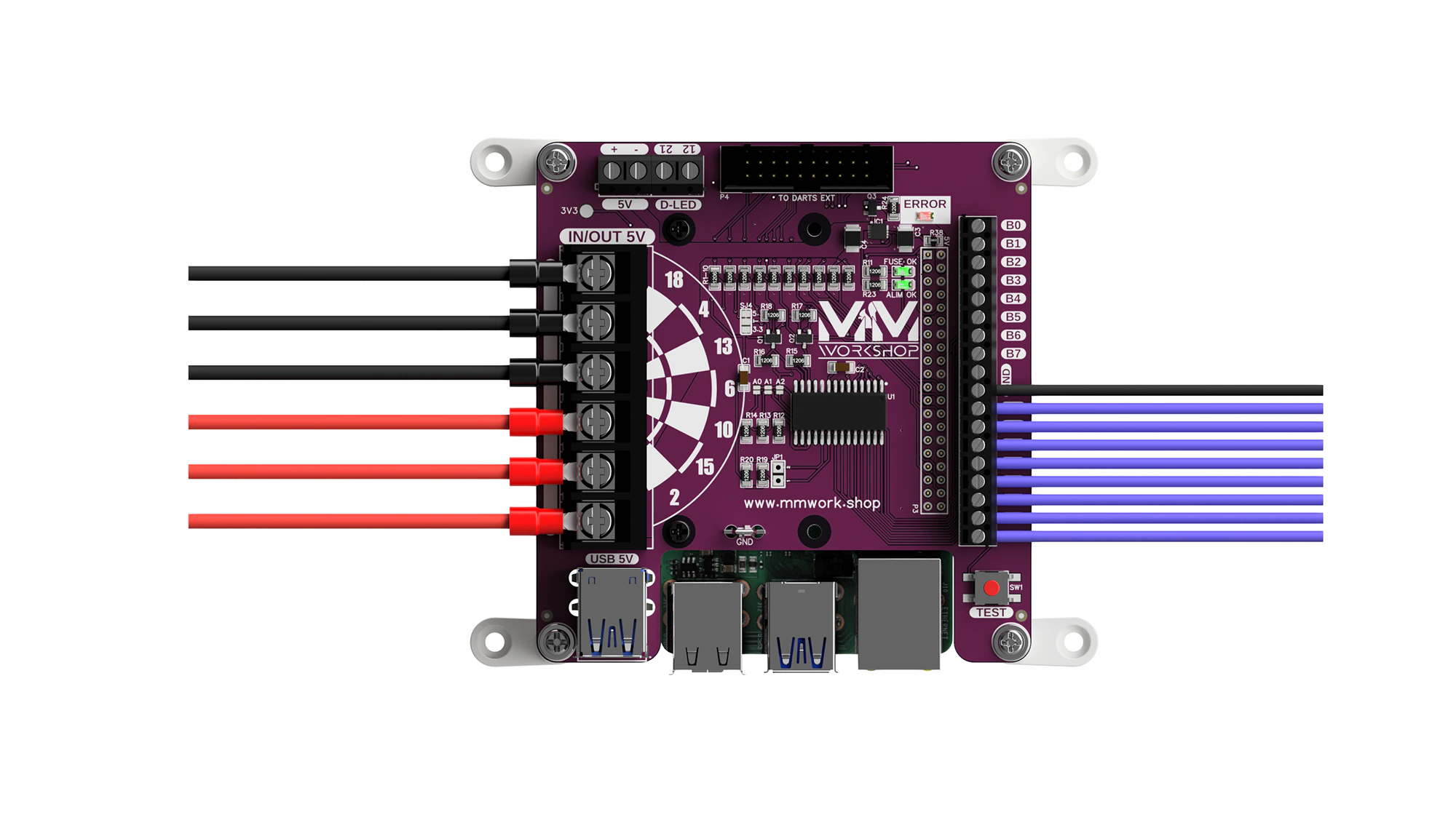

Pour la première partie des borniers à vis labellisés de A0 à A7 vous y connecterez respectivement un câble à une des deux broches de chacun de vos 8 premiers boutons ; ici matérialisés avec du fil de couleur violet. Il n’y a pas de notion de positif ou de négatif sur un bouton de type contact sec, vous pouvez donc utiliser l’une ou l’autre des deux broches à votre guise. La couleur du câble sera selon votre gout, mais n’utilisez pas ni le rouge, ni le noir pour cette partie, ces couleurs sont de manière générale réservées pour l’alimentation électrique de vos modules et cartes.

Reliez maintenant ensemble et en série chaque deuxième broche restante de chacun de vos boutons avec un câble noir et le connecter à l’un des deux borniers labellisés GND.

Ne pas confondre avec les broches du positif et du négatif de la LED si vous utilisez des boutons lumineux.

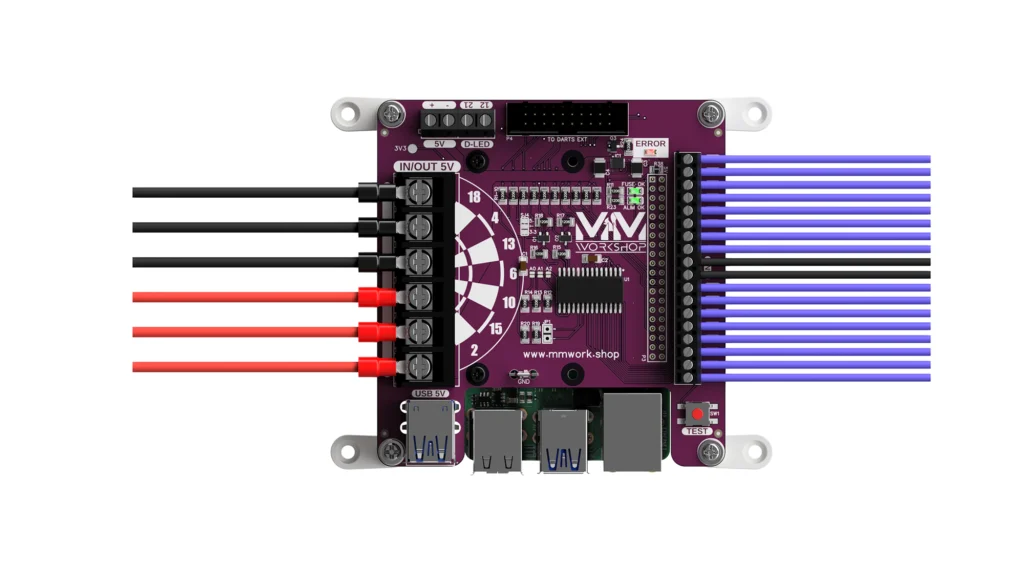

Comme pour la première partie, sur les borniers à vis labellisés de B0 à B7 vous y connecterez respectivement un câble à une des deux broches de chacun de vos derniers boutons ou votre carte MOS-Darts si vous en utilisez une ; ici également matérialisés avec du fil de couleur violet.

Reliez maintenant ensemble et en série chaque deuxième broche restante de chacun de vos boutons avec un câble noir et le connecter au dernier des deux borniers labellisés GND.

Dans le cadre de la présence d’une MOS-Darts, reliez obligatoirement les cosses 4.8mm identifiées GND de chacune des cartes ensembles avec un câble noir de 0.5mm².

Exemple de câblage des boutons de commande pour Raspydarts.
I/OSans MOS-DARTSAvec MOS-DARTS
A0HautHaut
A1BasBas
A2GaucheGauche
A3DroiteDroite
A4Joueur +Joueur +
A5Joueur –Joueur –
A6ValiderValider
A7AnnulerRetour
B0Joueur suivant#1 Active le Laser
B1Retour#2 Célébration 1 (flash, gyrophare, …)
B2Game#3 Allume la Led bouton joueur suivant
B3Volume +#4 Allume les Leds boutons de navigation
B4Volume –~
B5Sourdine~
B6~~
B7Ordinateur (TEST)Ordinateur (TEST)

Les LEDs

La connexion du signal DATA de vos bandes de LED adressables s’effectue par le biais du bornier D-LED et à l’aide d’un câble de section 0.25mm²/23AWG ou 0.5mm²/20AWG. Généralement nous connecterons les strip-LEDs de type T-Molding ou les bandes LED latérales de votre dartscab à la broche 12 du bornier identifié D-LED. Dans RaspyDarts, indiquez PIN 12 pour les strip-LEDs au moment de l’installation.

Voir notre article sur comment connecter ses strip-LEDs (en cours de rédaction). S’il y a trois choses à retenir de cet article, c’est en premier, de séparer les alimentations de la source aux bandes de LEDs, deuxièmement, de coupler les câbles DATA IN des bandeaux à la broche 12 du Bornier D-LED sur cette carte, et troisièmement, ayez le même nombre de LED sur chacun des deux bandeaux latéraux.

Si vous utilisez notre carte ED110 DARTS ETX, vous n’avez pas besoin de relier la broche 21 du bornier à votre cible, ce signal transitant déjà via la nappe de connexion. Dans le cas contraire, connectez le DATA LED IN du rétroéclairage dynamique de votre cible à celui-ci qui correspond à PIN 21 dans RaspyDarts.

Interface de la matrice ED110

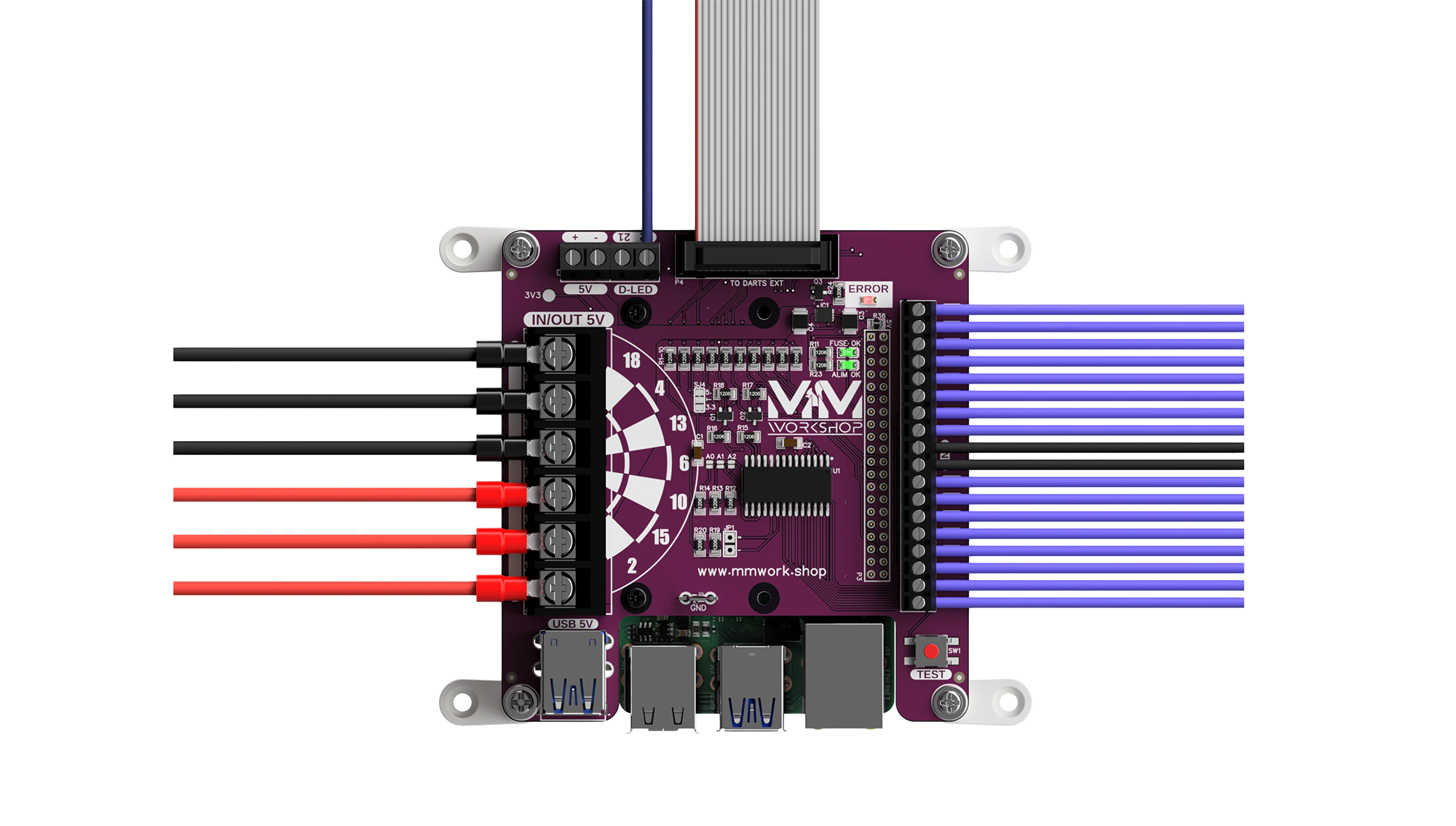

Connectez maintenant sur la prise IDC 2×10 broches labellisée TO DARTS EXT, la nappe de connexion à la carte ED110 DARTS ETX, cette dernière permet d’interfacer votre carte à la matrice de la cible ED110, tout en faisant transiter le DATA LED de votre ensemble 5 PCB de rétroéclairage dynamique de celle-ci.

Connexions optionnelles

Avec cette double prise USB fournissant 5v et 3A (15w) partagés au total maximum, vous avez la possibilité d’alimenter un routeur WiFi du type TP-LINK TLWR802N et l’adaptateur de récupération du signal audio de l’HDMI.

Ces deux prises USB ne servent qu’à l’alimentation et ne sont pas compatibles DATA, donc n’y branchez pas un clavier, disque dur externe ou une clé USB, le Raspberry Pi ne les détectera pas.

A partir du bornier 5V, vous pouvez alimenter par exemple, le rétro-éclairage de vos boutons, ou tout autre accessoire s’alimentant avec une tension de 5v, sans excéder 3A.

Vous pouvez à présent installer Raspydarts, ou suivre un autre tuto pour compléter votre Dartscab.

Comment préparer et câbler la carte ED110 DARTS ETX ?

Passons en revue l’installation et le branchement de la carte ED110 DARTS ETX, cliquez ci-dessous pour suivre les étapes d’installation et de câblage.
