Ed110 Pneu Decoupee 6

Supports Pneu LED RGB pour cible ED110

Installation du Kit LED PNEU pour la Cible Décathlon CANAVERAL ED110

Bienvenue dans le guide d’installation de notre kit LED PNEU pour la cible électronique Décathlon CANAVERAL ED110. Ce mode d’emploi détaillé vous accompagnera étape par étape dans la transformation de votre cible en un véritable spectacle lumineux. Vous découvrirez comment préparer et découper votre cible, imprimer les supports nécessaires en 3D, et assembler le tout pour obtenir une installation stable et esthétique. Nous avons inclus des instructions claires pour souder les PCB LED et fixer les supports sur la façade de votre dartcab. Avec ce guide, même les utilisateurs novices en bricolage pourront facilement réussir l’installation.

En plus de l’installation matérielle, nous traiterons également de la configuration du programme Raspydarts afin d’affecter les LEDs du pneu. Suivez attentivement chaque étape pour profiter pleinement des fonctionnalités offertes par notre kit LED et créer une ambiance de jeu immersive et dynamique.

Photos et vidéo en situation réelle par Rou Llio visibles sur ce post Facebook (vous devez être membre du groupe Raspydarts pour y accéder) : https://www.facebook.com/groups/1124845401274184/permalink/1987614778330571

Ce dont vous avez besoin :

PCB LED PNEU
PCB ED110 Center LED PNEU Edition
Fichiers 3D fournis lors de l’achat
Imprimante 3D
16 vis autotaraudeuses tête ronde Ø2.3/2.5mm de 10 à 12mm de long pour les verrous
16 vis autotaraudeuses tête ronde noire Ø3.5mm de 16mm de long pour la fixation des supports
Câble alimentation noir et rouge 0.75mm² / 18 AWG
Câble DATA LED 0.12mm² / 26 AWG silicone wire
Scie sauteuse ou défonceuse
Gabarit de découpe circulaire
Cutter 18mm ou tout outil coupant adapté au plastique
Foret entre 1.6mm et 2mm et perceuse

Fichiers 3D

Lors de l’achat des ED110 Contours LED PNEU, un accès gracieux au téléchargement des fichiers 3D STL vous sera accordé. Pour récupérer vos fichiers, rendez-vous dans la rubrique “Mon compte” du site www.mmwork.shop, puis dans la rubrique “Téléchargements”. Vous devez être identifié sur votre compte client pour y accéder.

Dézippez le fichier téléchargé, et vous devriez obtenir les fichiers suivants :

NomQté à imprimer
Cache pneu V2.stl8
Cache trou colonne.stl2
Verrou G.stl8
Verrou D.stl8
Cache vis.stl16

Fonction des différents fichiers

Cache pneu sont les supports et contours de la cible et des PCB LED Pneu, imprimez 8 pièces pour constituer un contour complet. Les informations d’impression seront décrites ci-dessous.

Cache trou colonne permettra de boucher les deux trous dédiés initialement à la fixation de la cible et dont il faudra supprimer les colonnes pour le passage des PCB. Imprimez 2 caches (facultatif car purement esthétique)

Verrou G est un loquet de maintien des PCB LED sur le support qui se place à gauche à l’arrière du support. Imprimez-en 8.

Verrou D est un loquet de maintien des PCB LED sur le support qui se place à droite à l’arrière du support. Imprimez-en 8.

Cache vis permet de d’obstruer les trous de fixation des supports en façade et ainsi de cacher les vis. Imprimez 16 caches (facultatif car purement esthétique)

Impression des fichiers

MM Workshop ne fournit pas de service d’impression 3D, ni ne propose ces supports à la vente.

Chaque imprimante à ses qualités et défauts, et vous seul maitrisez les réglages qui sont propres à votre modèle, adaptez les paramètres ci-dessous, notamment ceux des supports, selon votre ressenti et votre expérience. Imprimez un premier modèle afin de vous assurer que les réglages choisis soient adéquats.

Une première couche trop écrasée va créer un bourrelet à la base de vos impressions, et par conséquent générer un décalage lors du montage. Pensez à ébavurer chaque base de coté, de manière à obtenir le meilleur jointement entre les supports.

Réglages conseillés :

  • Matériau : PLA, PETG, ABS
  • Remplissage : 20%
  • Hauteur de couche : 0.16-0.2mm
  • Vitesse : à adapter à votre imprimante
  • Nombre de lignes murales : 3
  • Supports : oui
Slicer 1

L’impression des supports cible et PCB pneu nécessite des supports, ici représentés en bleu clair, et il important d’avoir une imprimante bien calibrée surtout pour les supports, ci-dessus en haut, de l’encoche qui recevra la cible découpée.

Slicer 2

Il est conseillé une distance de 0.8-1mm entre le support et la paroi latérale afin de les retirer aisément.

Ed110 Pneu Support Pneu Pcb Led Condos
Slicer 3

Impression sans support pour le reste des éléments, surtout pour les caches vis qui comportent un orifice pour les retirer. Si vous complétez le plateau de votre imprimante 3D comportant déjà des supports cibles PCB LED, placez des bloqueurs de support dans votre slicer pour empêcher leur création dans les caches vis.

Préparation de l’araignée de la cible

Pour démonter et préparer la cible vous pouvez suivre ce tutoriel dédié : https://mmwork.shop/comment-demonter-la-cible-ed110/

Ed110 Pneu Support 3

Il va falloir retirer les bords remontants et le bas de la cible afin d’obtenir un rond parfait et aussi conserver assez de matière en dehors des orifices afin d’insérer les supports cible et PCB.

Ed110 Pneu Elements A Supprimer

Les parties à retirer représentées en rouge, vue arrière.

Ed110 Pneu Decoupe 2

Les parties à retirer représentées en rouge, vue avant.

Ed110 Pneu Découpe Coté
Cible vue de côté, ici la façade est à droite.
Ed110 Pneu Découpée Zoom
Vue arrière de la cible.

Découpez la bordure ici en rouge avec votre lame de cutteur depuis l’intérieur vers l’extérieur et bien à plat. Le but est de ramener la bordure à hauteur du fond de cible.

Supprimez également les cloisons et colonnes internes.

Ed110 Pneu Decoupe Zoom

Ensuite découpez le bas de la cible de manière à conserver environ 5mm après les orifices.

Ed110 Pneu Decoupee Drill

Entre les secteurs 8 et 10, les orifices du pneu sont bouchés, il va donc falloir les déboucher si vous souhaitez laisser passer la lumière des LEDs, le contraire n’aurait pas de sens. Pour cela nous allons utiliser un foret de 2mm maxi (1.6mm minimum qui correspond aux orifices des segments pour les pointes de fléchette), percez depuis la face avant pour une meilleure finition. Profitez-en également pour faire les quelques pastilles entre chaque numéro qui sont les résidus des colonnes de moulage.

Nettoyez les bords de l’araignée de toute irrégularité à l’aide du cutter et poncez si nécessaire. Faites de même pour l’arrière du pneu après perçage des orifices bouchés.

Ed110 Pneu Arraignee Decoupee

Après avoir retiré les bordures, les colonnes, les cloisons et le bas de la cible, voici ce que vous devez obtenir.

Ed110 Pneu Capot Arriere 1

Comme pour le châssis de la cible, il vous faudra découper le capot arrière afin d’obtenir un rond parfait dans la continuité du haut du capot en supprimant la partie rouge ci-dessus.

Ed110 Pneu Capot Arriere 2

Maintenant que le capot est découpé, nous pouvons passer à la découpe de la façade de votre dartcab.

Découpe de la façade de votre dartcab

Les exemples de ce guide sont basés sur une planche MDF de 19mm d’épaisseur

Cible Pneu Avec Cotes
Dimensions des supports montés
  • Le diamètre extérieur de recouvrement de la façade par les supports est de 432.24mm (43.2cm).
  • Le diamètre minimum d’encastrement est de 404mm (40,4cm).
  • 16 trous de fixation au total de 3.6mm de diamètre.
Diametre Ouverture Supports Pneu Ed110

Faites une découpe circulaire de maximum 405-406mm de diamètre de manière à conserver assez de matière pour les vis de fixations.

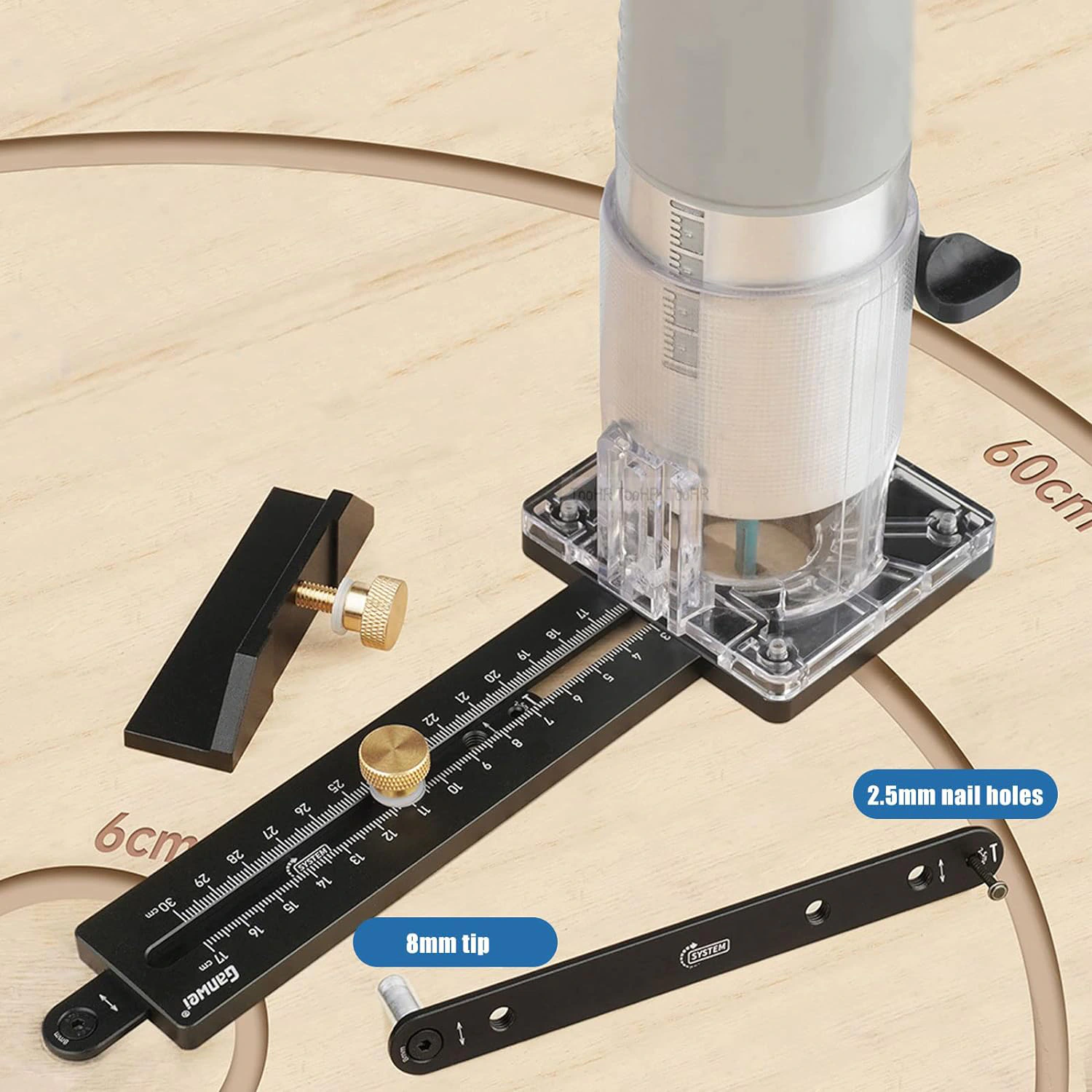

71gjiwvwjal. Ac Sl1500
Gabarit défonceuse

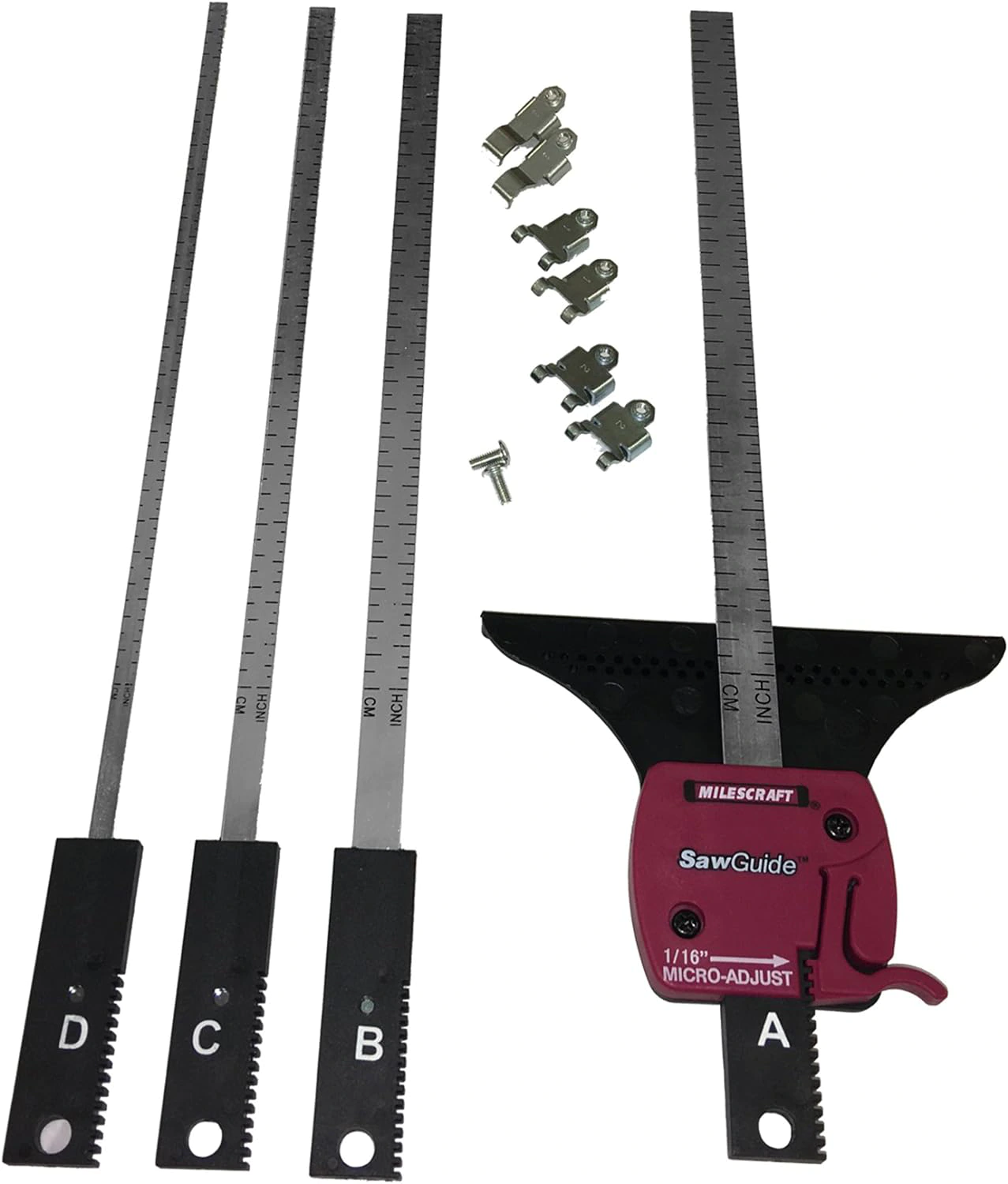

718owpvrhsl. Ac Sl1500
Gabarit scie sauteuse

Utilisez un gabarit de découpe circulaire pour scie sauteuse ou défonceuse, si comme moi, vous êtes victime de lames baladeuses à main levée quand vous tentez de suivre un trait. Les deux gabarits ci-dessus sont cliquables et comportent un lien non sponsorisé vers Amazon. Ceux-ci sont des exemples, non testés en interne, vérifiez bien la compatibilité avec vos outils et/ou faites vos propres recherches sur l’outil adéquate pour cette tâche.

Installation des PCB LED pneu

Ed110 Pneu Panel

Vous recevrez vos LED pneu ED110 sous forme de deux panneaux de 4 PCB sécables.

Détachez soigneusement les 8 PCB sans les tordre.

Pcb Led Pneu 1

Et nettoyez les excroissances restantes à l’aide un cutter et/ou d’une petite lime afin d’obtenir des bords lisses comme représenté sur l’image ci-dessus.

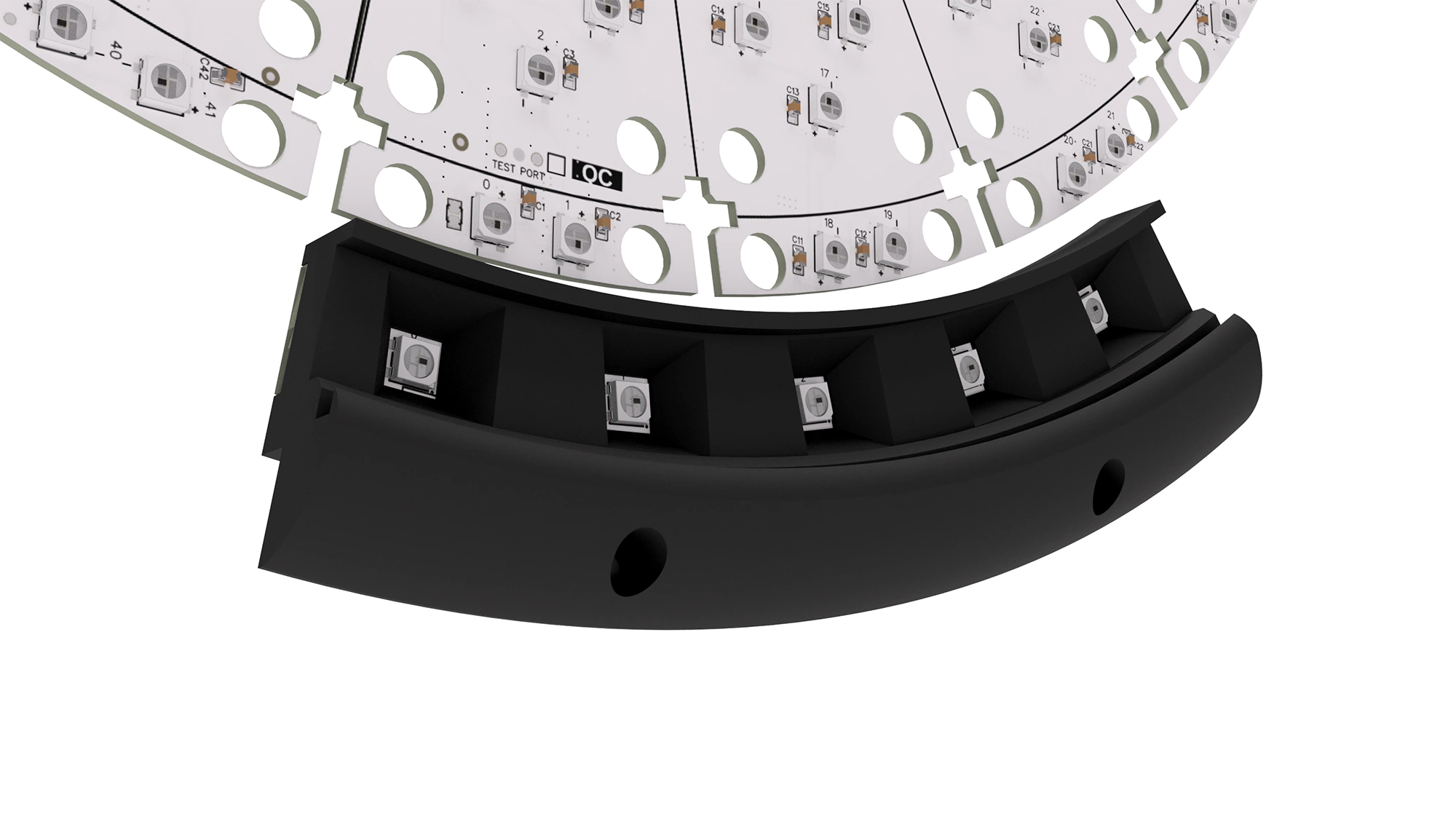

Ed110 Pneu Support 1

Prenez un premier support cible et PCB LED

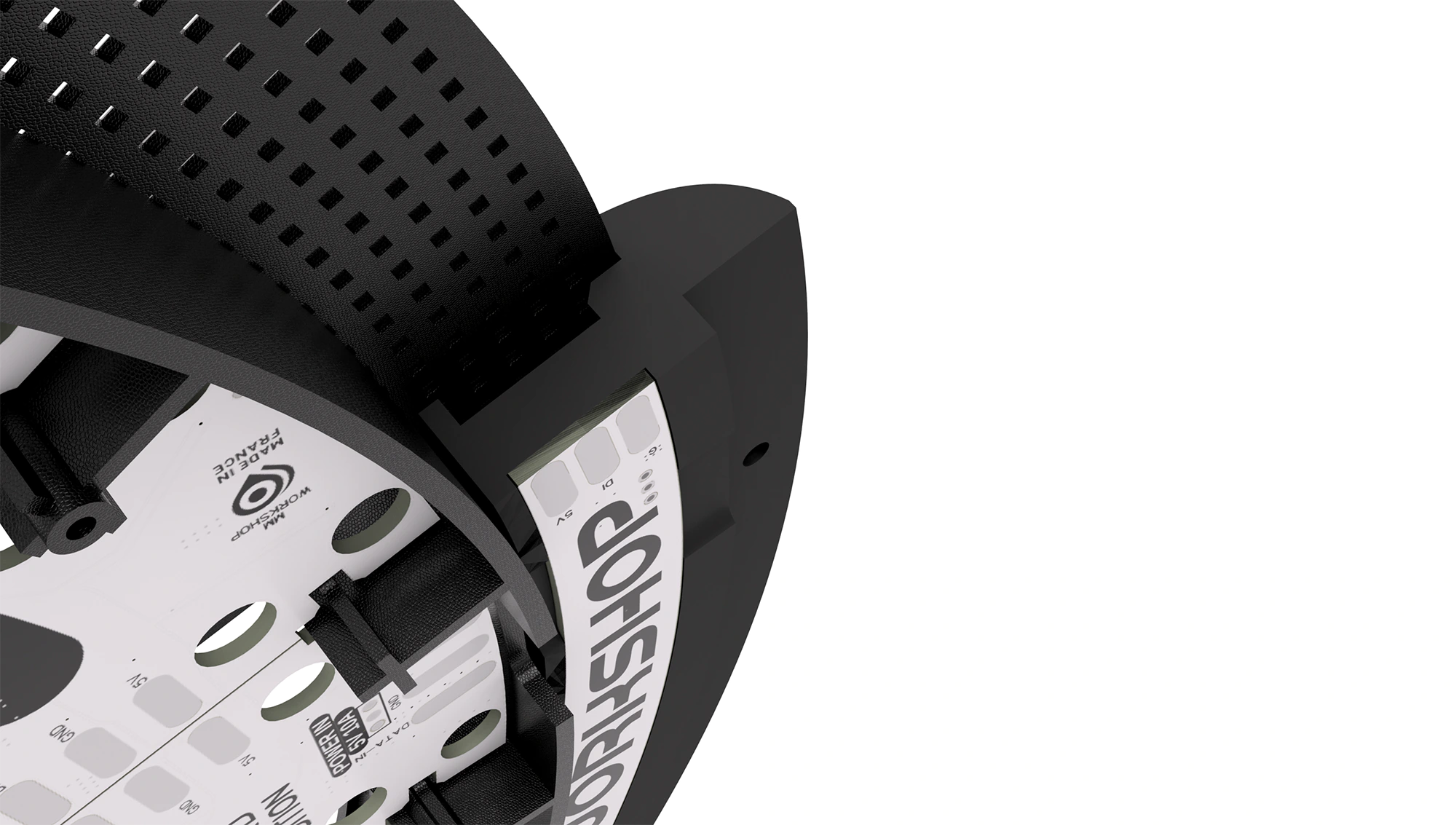

Ed110 Pneu Support 2

Placez un verrou gauche comme son nom l’indique à gauche, et un verrou droit, je suis sûr que vous avez deviné, à droite.

Si vous observez les verrous, ils comportent sur l’un de leur côté un arrondi, côté gauche pour le verrou gauche et donc côté droit, pour le verrou droit. Et cela à son importance pour l’insertion et l’extraction du PCB quand la cible sera montée sur la façade du dartcab.

Ed110 Pneu Support 3

Fixez les verrous en place avec une vis à tête bombée de diamètre 2.5mm et maxi 10mm sous la tête de vis.

Ed110 Pneu Support 4

Décalez les verrous afin de libérer l’espace réservé au PCB.

Ed110 Pneu Support 5

Mettez ensuite en place le PCB dans son logement.

Ed110 Pneu Support 7

Verrouillez l’ensemble et répétez l’opération pour les 7 autres supports et PCB.

Ed110 Pneu Support 8

Placez les supports sur l’araignée de la cible en respectant l’inclinaison représentée par le trait vert entre les segments 3 et 19. Le trait rouge représente l’axe vertical de votre cible.

Ed110 Pneu Support 9

Effectuez les pontages de soudure entre les pastilles GND / 5V avec du câble de 0.75mm²/18 AWG et entre les pastilles DI-DO avec du câble 0.12mm²/26 AWG à 0.75mm²/18 AWG sauf entre DO et DI du dernier et premier PCB (entre 19 et 3).

Remontage cible et connexions

Ed110 Pneu Decoupee Segments

Replacez tous les segments dans leur emplacement d’origine, vous pouvez vous aider de cette vue ci-dessus pour respecter les couleurs.

Ed110 Pneu Decoupee Pcb

Placez ensuite votre ensemble 5 PCB LED ED110 en respectant l’inclinaison d’origine.

Ed110 Pneu Support 13

Dans ce guide nous configurerons le premier segment pneu au n°3, il est donc important :

  • De ne pas faire de pontage soudure entre le dernier PCB pastille DO et le premier PCB Pastille DI.
  • De faire les pontages soudure entre toutes les pastille G et 5V

La pastille DO du dernier PCB LED pneu reste vide.

La pastille DI du premier PCB reçoit le signal DATA LED du PCB central des LED de la cible, représenté ci-dessus par la flèche verte.

C’est ici également que vous avez la possibilité de souder vos câbles d’alimentation de section minimale de 0.75mm²/18 AWG, bien que moins pratique, ils peuvent être soudés à n’importe quelle pastille G/5V.

  • Les pastilles G sont le – GND ou communément la masse.
  • Les pastilles 5V sont le + positif de l’alimentation
Pcb Target Center Led Pneu Rear Raspydarts

Vous devez être en possession du PCB central avec la pastille à souder PNEU DO qui se trouve en haut à droite sur sa face arrière.

Ed110 Pneu Support 12

Reliez la pastille DO PNEU du PCB central des LEDs cible à la pastille DI du premier PCB LED pneu par un câble silicone 0.12mm²/26AWG.

Soudez vos câbles 0.75mm²/18AWG d’alimentation GND et +5V.

Ed110 Pneu Decoupee Capot

Replacez votre matrice en veillant à la mettre dans la bonne orientation et sans la pincer.

Remontez, pour finir, le capot arrière de votre cible.

Fixation de l’ensemble sur la façade du dartcab

Ed110 Pneu Decoupee Monte Arriere

Présentez l’ensemble dans le trou de votre façade et apportez si nécessaire les corrections pour un ajustement parfait.

Ed110 Pneu Decoupee 4

Ajustez la rotation de votre cible afin que le 20 et le 3 soient parfaitement à la verticale.

Pré-percez aux emplacements des vis de fixation en utilisant un diamètre de foret inférieur de 1mm par rapport à celui de la vis pour ne pas qu’elle tourne dans le vide.

Fixez l’ensemble à l’aide de 16 vis autotaraudeuses à tête ronde noire de Ø3.5mm et de 16mm de long (à adapter en fonction de l’épaisseur de votre façade).

Ed110 Pneu Decoupee 2

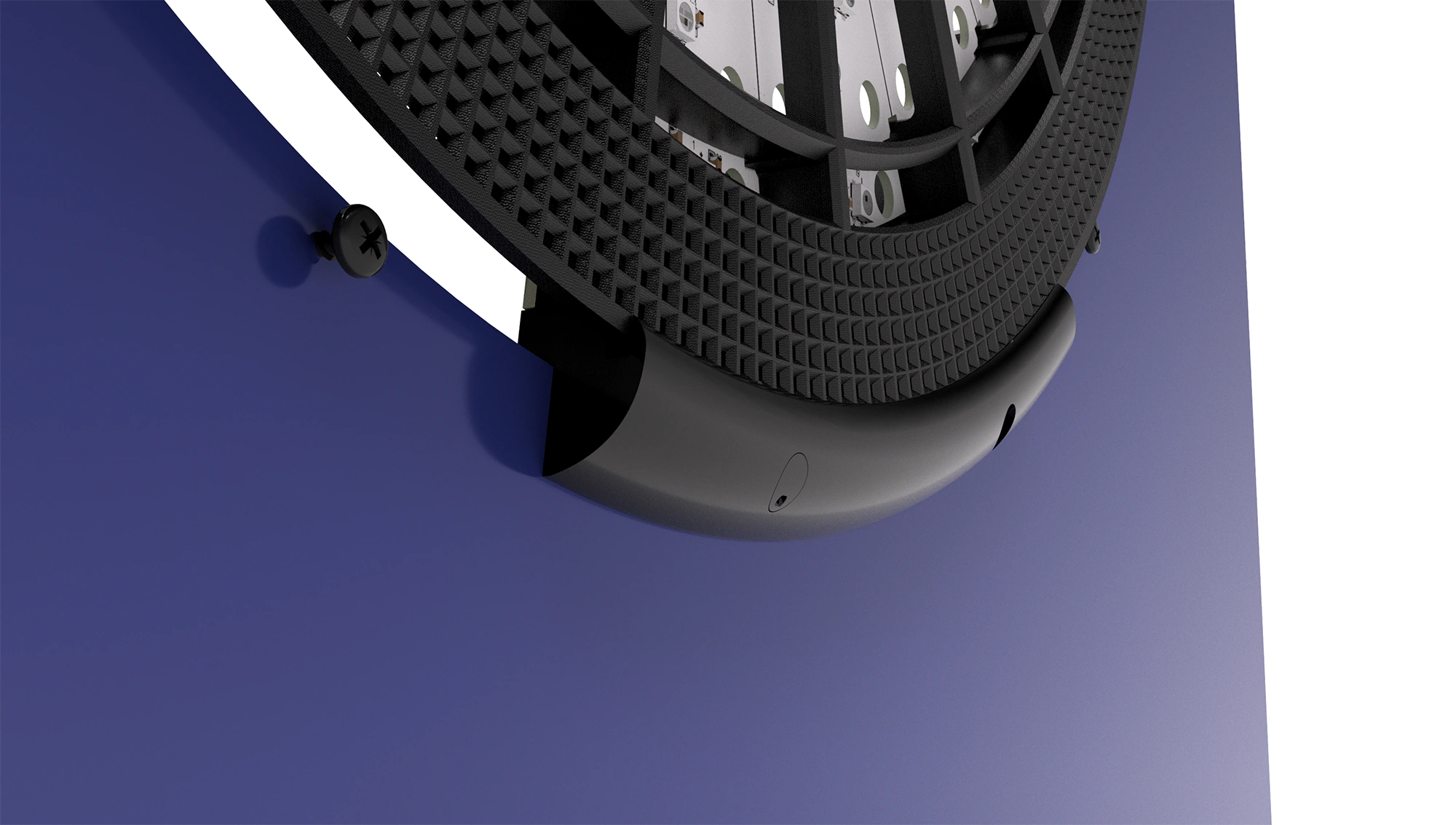

Placez, si vous le souhaitez, les 16 caches vis pour une finition parfaite.

Les caches vis possèdent un orifice de 1mm afin de les retirer aisément si besoin à l’aide d’un petit tournevis plat.

Configuration de Raspydarts

Passons maintenant à la configuration de Raspydarts afin que les LEDs Pneu soient prises en compte.

Config Raspydarts Led Pneu 1

Depuis le menu principal, allez dans F4 Divers (Favoris, paramétrage, …)

Config Raspydarts Led Pneu 2a

Puis allez dans F7 Paramétrage

Config Raspydarts Led Pneu 2

Et pour finir, aller dans F3 Affectation des leds.

Config Raspydarts Led Pneu 3

C’est ici que sont paramétrées les LEDs de votre cible et par conséquent celles du pneu. Comme vous le constatez, la colonne Pneu est vide, nous allons donc la remplir.

Config Raspydarts Led Pneu 4

Pour rappel, vos PCB LED de la cible comportent au total 204 LEDs, le signal DATA LED de ces dernières les traverse en intégralité, elles sont donc en chaine. Dans cette chaine, on attribue à la première LED le numéro 0, à la seconde le 1, et ainsi de suite.

Notre dernière LED, la 204ème porte donc le numéro 203 comme nous pouvons le voir dans le tableau ci-dessus : Ligne B Colonne Double qui est le segment Double Bull.

Notre première LED du Pneu portera donc le numéro 204 puisque le DATA LED vient en bout de chaine après les LEDs de la cible.

Config Raspydarts Led Pneu 5

Comme vous avez soudé le câble DATA LED entre les sections 3 et 17, et que le signal ira dans le sens contraire des aiguilles d’une montre face à la cible, nous allons configurer les deux premières LEDs sur la section n°3.

Sélectionnez donc la section n°3, soit directement à la souris, soit à partir des boutons de direction et validez pour entrer.

Config Raspydarts Led Pneu 6

Une fois la section n°3 ouverte, sélectionnez la case blanche à coté de Pneu.

Config Raspydarts Led Pneu 7

Un bloc vert apparait dans lequel nous rentrerons les numéros de LED correspondants, chaque section comporte 2 LEDs. Chaque numéro est séparé par une virgule et sans espace.

Config Raspydarts Led Pneu 8

Pour la première section numéro 3, entrez : 205,204 et validez

Config Raspydarts Led Pneu 9

Une fois validé, la case passe en fond rouge, vous pouvez Sauvegarder.

Config Raspydarts Led Pneu 10

Répétez l’opération pour la section numéro 17 maintenant avec les numéros de LED : 207,206 et Validez.

Config Raspydarts Led Pneu 11

Et ainsi de suite en remontant, puis à partir du bas de la page quand vous arrivez en haut, toujours dans le sens anti-horaire des numéros en façade de votre cible en vous servant du tableau ci-dessous :

Section n°Numéros de LED
3205,204
17207,206
2209,208
15211,210
10213,212
6215,214
13217,216
4219,218
18221,220
1223,222
20225,224
5227,226
12229,228
9231,230
14233,232
11235,234
8237,236
16239,238
7241,240
19243,242
Config Raspydarts Led Pneu 12

Une fois toute la colonne Pneu remplie, sauf la ligne B, Sauvegardez.

Voilà, vos LEDs Pneu sont configurées et fonctionnelles.

Configuration directement à partir du fichier Pydarts.cfg

Par un simple copier-coller, vous avez la possibilité d’intégrer directement la configuration des LEDs Pneu dans le fichier Pydarts.cfg

Config Raspydarts Led Pneu Cfg No Pneu

Si vous descendez au niveau de la configuration des LEDs de la cible, vous vous apercevrez que les lignes E#: sont vides.

Ces lignes correspondent aux LEDs du Pneu.

E1:223,222
E2:209,208
E3:205,204
E4:219,218
E5:227,226
E6:215,214
E7:241,240
E8:237,236
E9:231,230
E10:213,212
E11:235,234
E12:229,228
E13:217,216
E14:233,232
E15:211,210
E16:239,238
E17:207,206
E18:221,220
E19:243,242
E20:225,224

Copier les lignes ci-dessus, et collez-les en lieu et place des lignes E# afin de les remplacer.

Config Raspydarts Led Pneu Nombres Ok

Une fois les lignes remplacées, voici ce à quoi doit ressembler cette partie de votre fichier pydarts.cfg

Enregistrez les modifications, quittez et relancez RaspyDarts.

One more thing

Ed110 Pneu Cache Pneu Section Complète

Nous avons également intégré un espace pour un Plexy blanc diffusant de 2 mm d’épaisseur pour une meilleure diffusion des couleurs LED 🙂

Nous tenons à disposition le fichier DXF pour ceux équipés de CNC ou de découpeuse laser.

Ed110 Pneu Découpée Plexy 2

Rendu final avec les Plexy diffusant.

Images supplémentaires

Ed110 Pneu Decoupee 6

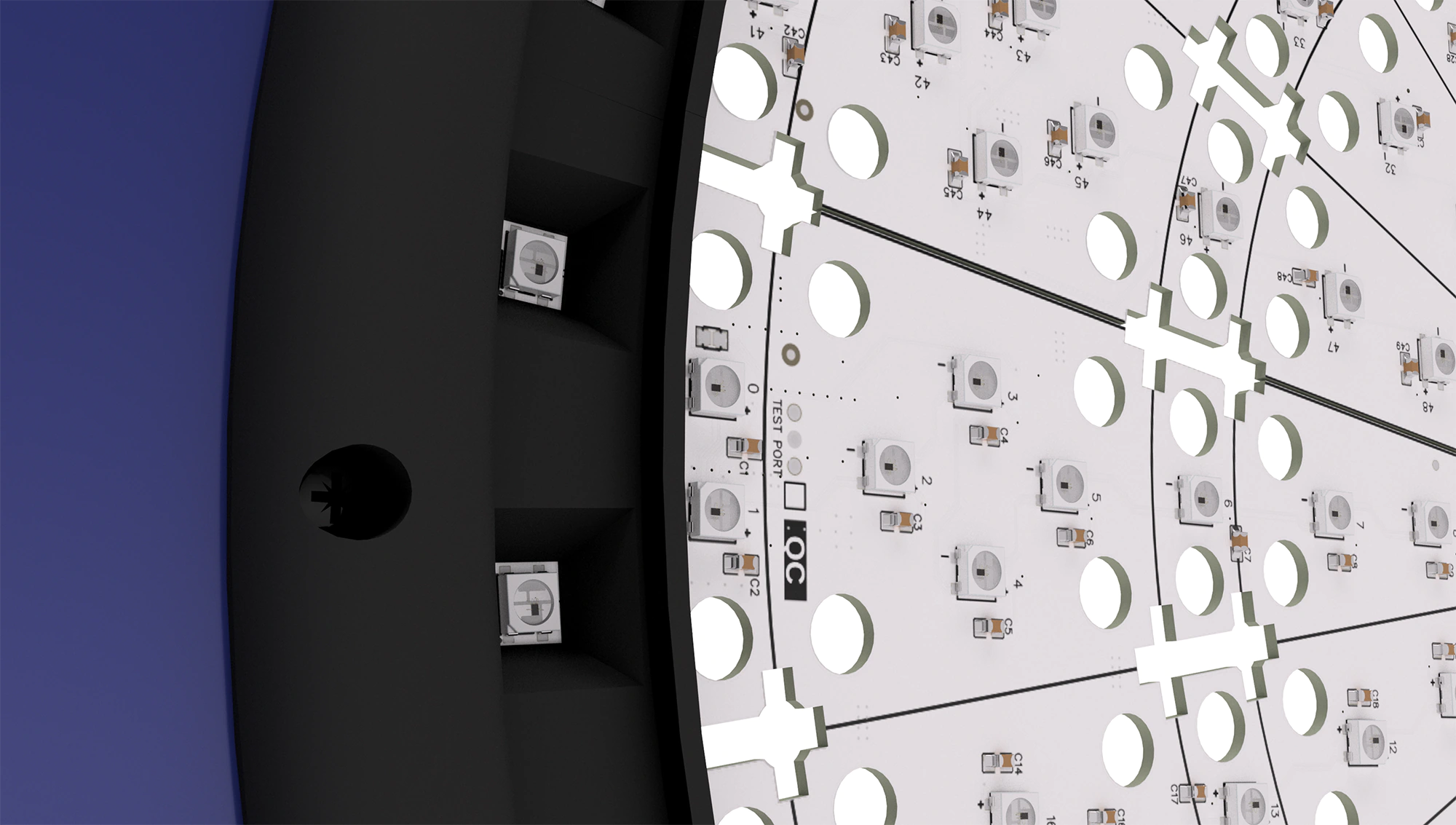

Ed110 Pneu Support Pneu Vue 3
PNEU LED RGB cible fléchette électronique

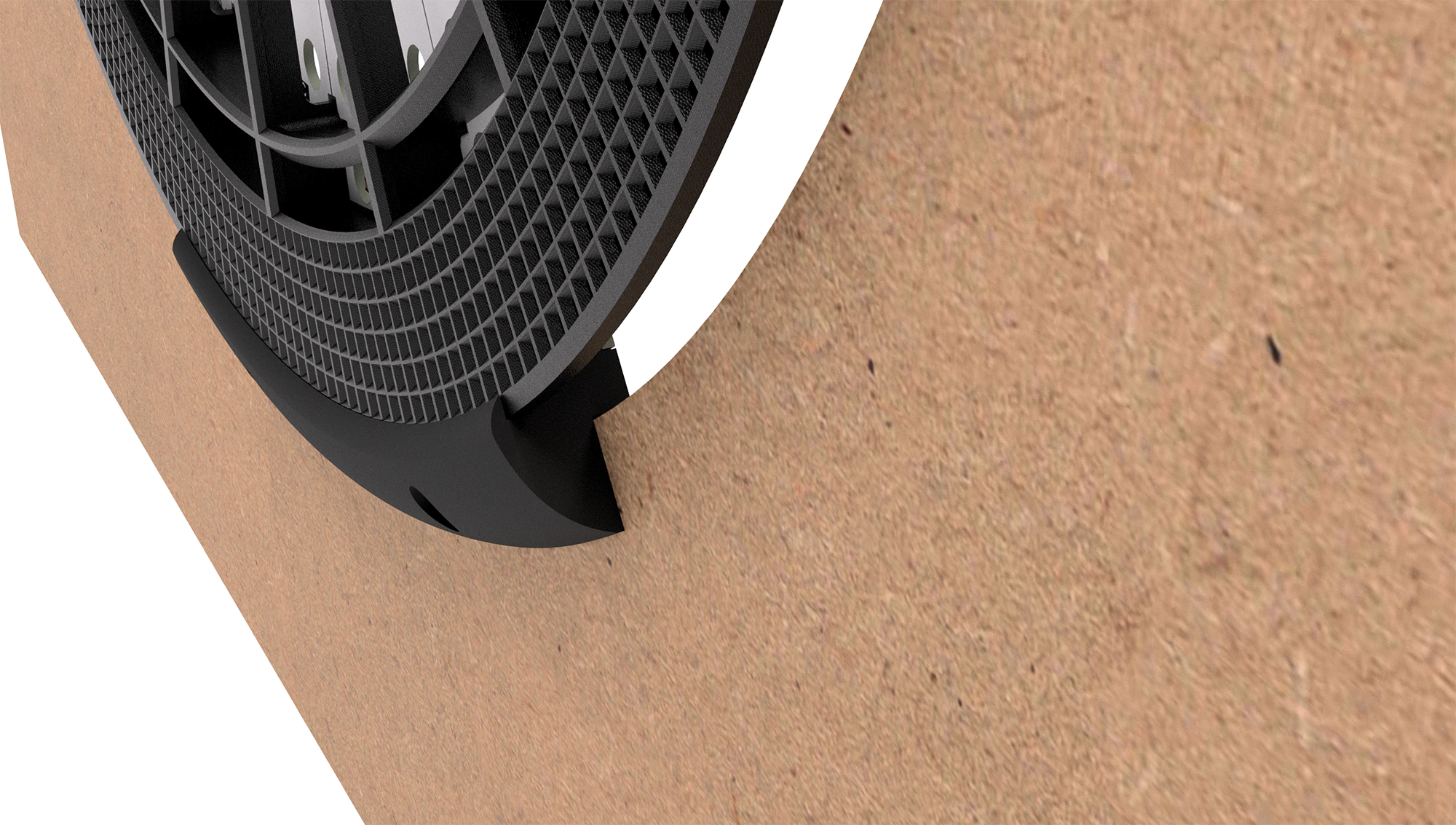

Ed110 Pneu Support Encastré
PNEU LED RGB cible fléchette électronique
Ed110 Pneu Découpée Verrous
PNEU LED RGB cible fléchette électronique
Ed110 Pneu Support 3
PNEU LED RGB cible fléchette électronique
Ed110 Pneu Support 2
PNEU LED RGB cible fléchette électronique
Ed110 Pneu Support 1
PNEU LED RGB cible fléchette électronique

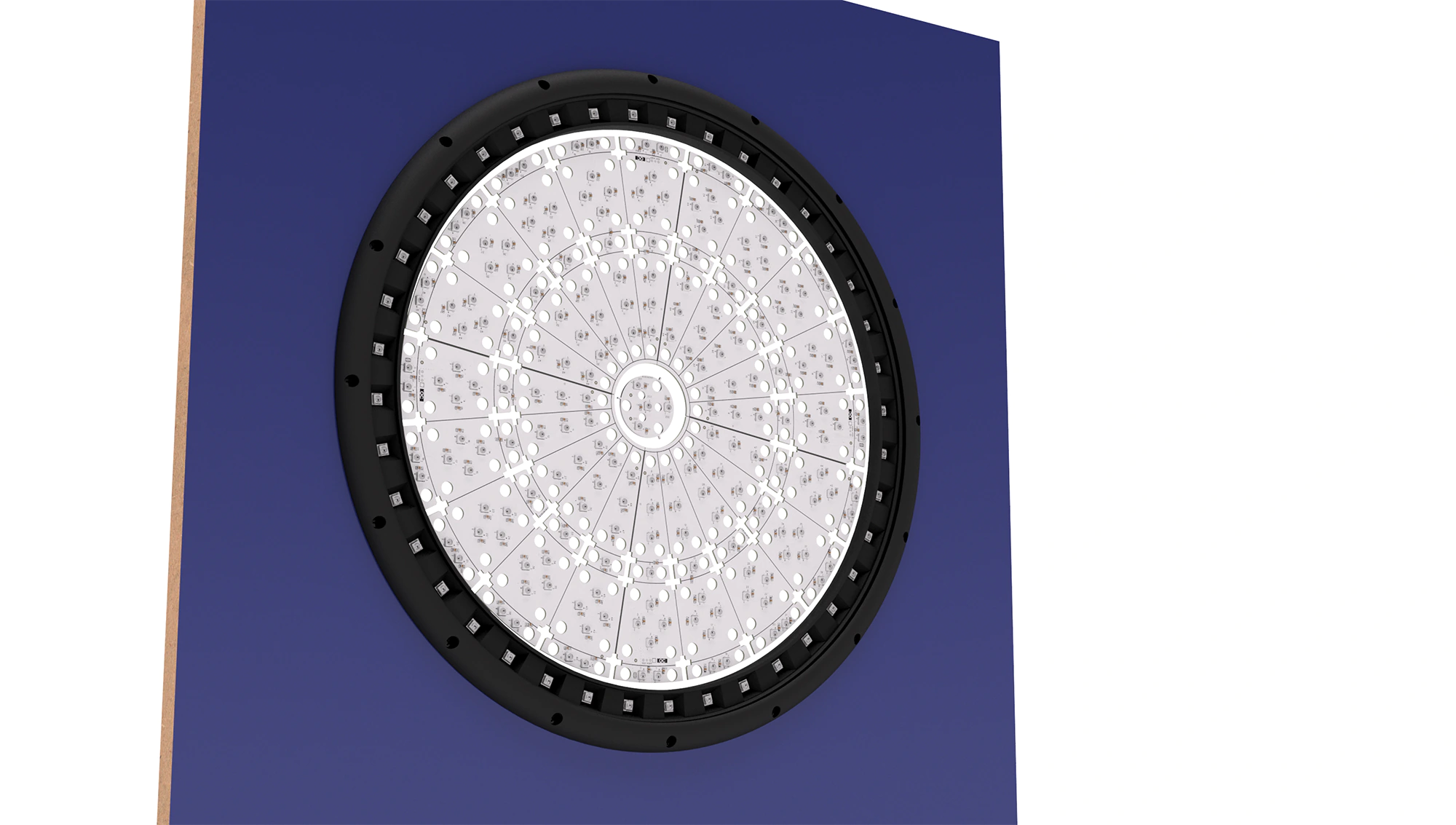

Ed110 Pneu Support Pneu Vue 2
PNEU LED RGB cible fléchette électronique
Ed110 Pneu Découpée Capuchon Vis
PNEU LED RGB cible fléchette électronique
Ed110 Pneu Découpée Zoom
Support + PCB PNEU LED RGB cible fléchette électronique
Ed110 Pneu Découpée Zoom 2
Support PNEU LED RGB cible fléchette électronique

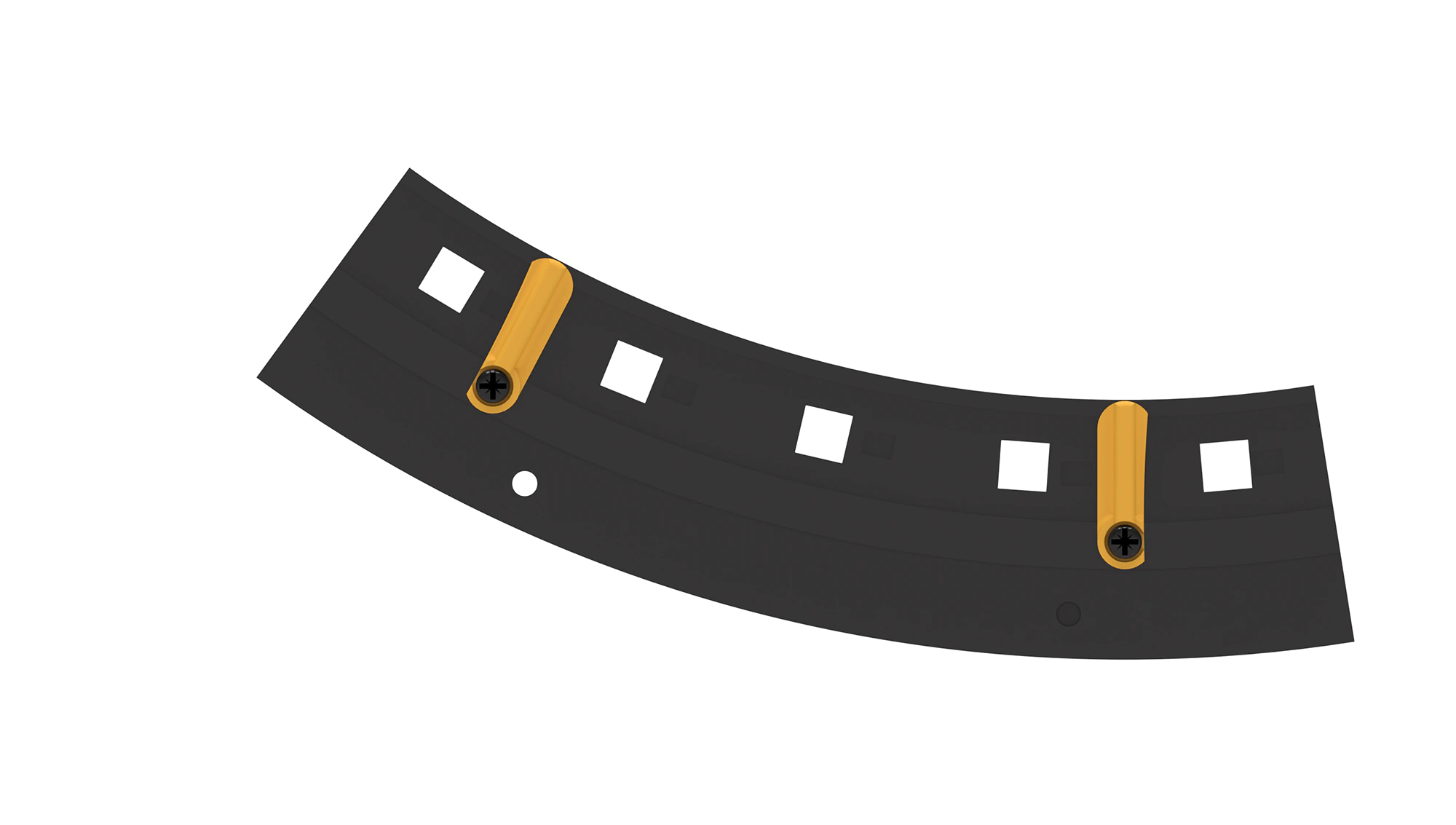

Ed110 Pneu Découpée Arrière
Support PNEU LED RGB cible fléchette électronique
Ed110 Pneu Decoupee 2

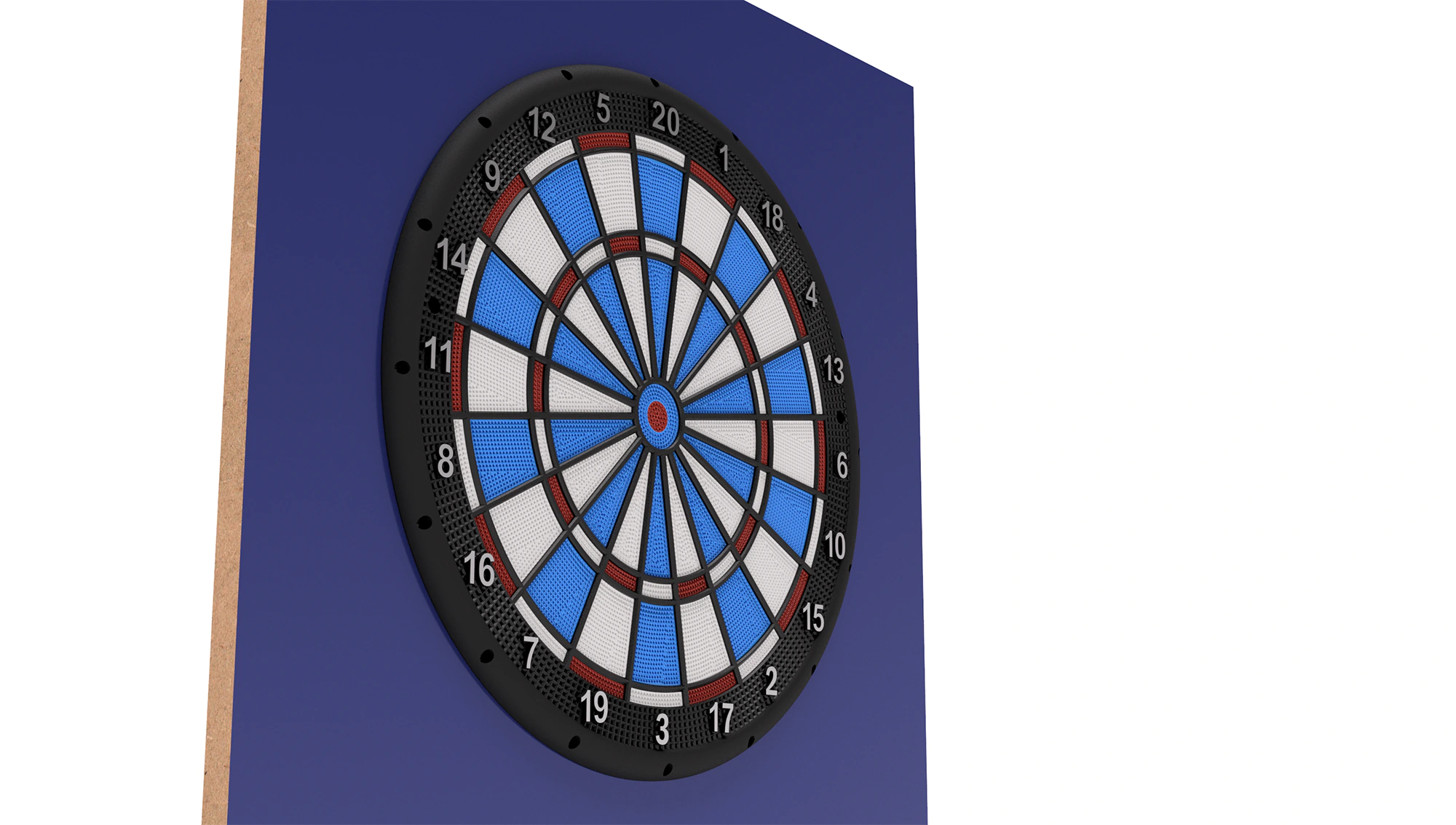

Ed110 Pneu Support Vue
PNEU LED RGB cible fléchette électronique
