Convertir une cible VDarts pour RaspyDarts

Rumeurs de faillite chez Vdarts : Quels risques pour les utilisateurs et une solution innovante en réponse à l’incertitude

Dans le monde des fléchettes électroniques, une ombre plane sur l’avenir de l’une des marques les plus renommées : Vdarts. Des rumeurs persistantes laissent entendre que la société pourrait être en proie à des difficultés financières graves, avec des allégations d’insolvabilité et même de possible faillite imminente.

Ces rumeurs, bien qu’encore non confirmées par la société elle-même, ont semé l’inquiétude parmi les utilisateurs fidèles de Vdarts, et pour cause. Les risques potentiels pour ces utilisateurs sont multiples et variés, allant de la perte pure et simple de leur investissement financier à l’incapacité de continuer à utiliser les services en ligne associés aux cibles électroniques Vdarts.

Pour ceux qui ont investi dans une cible Vdarts, que ce soit le modèle H2, H2L, H3, H3L, H4, H4L ou MINI+, les enjeux sont de taille. Non seulement ces cibles représentent un coût financier substantiel, souvent autour de 400€, mais elles offrent également une expérience de jeu haut de gamme, avec des fonctionnalités avancées et une compatibilité avec des services en ligne populaires tels que les serveurs de jeux de fléchettes.

Cependant, avec les rumeurs de faillite qui persistent, les utilisateurs se retrouvent confrontés à une situation délicate. La possibilité de perdre non seulement leur investissement financier, mais également l’accès à ces services en ligne, suscite légitimement des inquiétudes et de l’incertitude quant à l’avenir de leur équipement de jeu.

Malgré ces défis, il y a de l’espoir. Une solution innovante émerge pour aider les utilisateurs à naviguer dans cette période d’incertitude : la conversion de leurs cibles Vdarts pour les rendre compatibles avec RaspyDarts. Cette solution, proposée par MM Workshop conscient des préoccupations de la communauté des joueurs, offre une alternative précieuse pour préserver l’investissement des utilisateurs et leur permettre de continuer à profiter de leur passion pour les fléchettes électroniques.

Bien que la situation chez Vdarts demeure officieusement confirmée, les utilisateurs sont confrontés à des choix difficiles quant à la protection de leur investissement et à la préservation de leur expérience de jeu. Avec la possibilité de convertir leurs cibles Vdarts en une solution compatible avec RaspyDarts, une lueur d’espoir brille dans l’obscurité, offrant aux joueurs une voie vers la continuité et la tranquillité d’esprit. Restez à l’écoute pour plus de mises à jour sur cette situation en évolution et les solutions disponibles pour les utilisateurs de cibles électroniques Vdarts.

Matériel minimal nécessaire pour la conversion

Dans le cadre de notre engagement à fournir les meilleures solutions possibles à nos clients, nous sommes fiers de présenter notre dernière innovation : nos cartes électroniques de conversion pour les cibles Vdarts, compatibles avec RaspyDarts. Grâce à notre expertise technique et à notre passion pour l’innovation, nous avons développé des cartes électroniques qui vous permettront de convertir facilement votre cible Vdarts pour une compatibilité avec RaspyDarts et son intégration ou pas dans un Dartcab.

Pour réaliser la conversion, vous aurez besoin, en complément d’un Raspberry PI4 2GB, d’une carte micro SD de 16 ou 32 GB et d’un ensemble clavier souris, des 3 éléments suivants :

Darts Controler Board

Carte contrôleur et d’alimentation connectable sur Raspberry Pi Zero/3/3 A+/4 pour DartsCab / Jeu de fléchettes électronique compatible RaspyDarts.

Cette carte permet d’interfacer la matrice d’une cible de manière déportée avec l’adaptateur DARTS ETX pour les cibles VDARTS H2, H2L, H3, H3L, H4, H4L ou MINI+, sur un Raspberry Pi Zero 2 W, 3, 3 A+ et 4 et le logiciel de jeu de fléchettes électroniques Raspydarts. Elle intègre une gestion des connectiques d’alimentation des différents accessoires nécessaires à la fabrication d’un Dartscab fonctionnel, ainsi que la gestion intégrale de l’alimentation du Raspberry Pi. Ce dernier, ainsi que les composants de la carte seront protégés par un circuit de surveillance et de protection de la tension, du courant, de la température ainsi que des courts-circuits ou défaillances matériel du système. Couplée à un multiplexeur I/O bidirectionnel 16bits intégré, elle accepte 16 boutons de contrôle et est capable de gérer l’alimentation des LED des boutons de commande, du laser de la ligne de tir, ou de TOY, le tout de façon dynamique en interaction avec le jeu en cours via la connexion de nos cartes MOS-DARTS.

Nappe de liaison

Câble assemblé en nappe avec des bornes IDC, 20 positions en double rangée au pas de 2,54 mm.
Permet de relier nos cartes électroniques Dartscab Controller Board à la Carte Darts ETX Vdarts 7+12 de votre cible.

Carte Darts ETX Vdarts 7+12

Carte interface pour matrice de cible de jeux de fléchettes électronique compatible cibles VDARTS à nappe 7+12 broches. Permet de rendre compatible les cibles VDARTS H2, H2L, H3, H3L, H4, H4L ou MINI+ (Modèles à matrice 7+12)  avec le logiciel RaspyDarts en les interfaçant avec notre carte Darts Controler Board (à partir de la V3.4) et un Raspberry.

Cette carte électronique vient en remplacement de celle d’origine afin de s’interfacer entre la matrice de la cible et nos cartes contrôleurs de Dartscab.

Dans cet article, nous traiterons uniquement de la conversion de votre cible VDARTS vers Raspydarts. Si vous souhaitez approfondir les éléments nécessaires à la fabrication complète d’un dartcab, retrouvez ci-dessous, notre guide d’achat afin de vous fabriquer un dartcab DIY pour RaspyDarts.

Installation de la carte ETX de conversion MM Workshop pour les cibles Vdarts

Chez MM Workshop, nous comprenons l’importance d’une installation précise et sécurisée pour garantir le bon fonctionnement de votre cible Vdarts convertie en RaspyDarts. Pour vous aider à réaliser cette conversion en toute confiance, nous avons élaboré ce guide détaillé étape par étape. Suivez attentivement ces instructions pour une installation réussie de la carte électronique de conversion ETX :

Étape 1 : Préparation des outils et de l’espace de travail

Avant de commencer, assurez-vous d’avoir les outils suivants à portée de main :

• Un tournevis adapté aux vis de votre cible Vdarts.
• Un espace de travail propre et bien éclairé.
• Un clavier et une souris pour la configuration.

Étape 2 : Démontage de la cible Vdarts

1. Débranchez votre cible Vdarts de toute source d’alimentation électrique.
2. Retirez les nombreuses vis de fixation qui maintiennent le capot arrière de la cible en place.
3. Retirez le capot avec précaution en vérifiant la présence éventuelle de câbles attachés pour accéder à la carte électronique d’origine.

Étape 3 : Retrait de la carte électronique d’origine

1. Localisez la carte électronique d’origine à l’intérieur du boîtier de la cible Vdarts.
2. Débranchez délicatement les 2 nappes de la matrice.
3. Débranchez tous les connecteurs reliés à la carte électronique, en prenant note de leur emplacement pour faciliter le rebranchement ultérieur.
4. Retirez soigneusement la carte électronique d’origine de son emplacement en prenant garde de ne pas endommager les composants environnants.

Étape 4 : Installation de la carte ETX de conversion MM Workshop

1. Placez la carte ETX de conversion dans l’emplacement précédemment occupé par la carte électronique d’origine.
2. Assurez-vous que les connecteurs de la carte électronique ETX correspondent aux emplacements des connecteurs d’origine de la matrice sur la cible Vdarts.
3. Rebranchez avec précaution les deux nappes aux emplacements correspondants sur la carte ETX, en veillant à ce qu’ils soient correctement enfoncés.
4. Fixez la carte ETX en place à l’aide de vis de fixation ou d’accessoire de fixation convenant à l’emplacement.

Étape 5 : Finalisations

1. Adaptez le capot arrière de façon à rendre accessible le connecteur IDC, ou branchez le câble IDC sur la carte ETX et effectuez une ouverture à l’endroit que vous jugerez adéquat afin de le faire sortir de la cible.
2. Remettez le capot de la cible Vdarts et replacez les vis de fixation en prenant soin de ne pas pincer la nappe IDC.
3. Connectez l’autre extrémité de la nappe IDC à la carte contrôleur et connectez le Raspberry sous la carte.
4. Flashez la carte micro SD avec la dernière version Raspydarts. ( Vous pouvez vous aider en suivant uniquement la première partie de ce guide : Télécharger et installer Raspydarts) Et suivez les instructions ci-dessous pour l’installation et la configuration dédiée aux cibles VDARTS

En suivant ces étapes avec attention, vous pourrez profiter pleinement de votre cible Vdarts convertie en RaspyDarts. Si vous avez des questions ou rencontrez des difficultés lors de l’installation, n’hésitez pas à nous contacter pour obtenir de l’aide supplémentaire. Nous sommes là pour vous aider à chaque étape du processus.

Installation et configuration de Raspydarts pour les cibles de fléchettes électroniques VDARTS

Maintenant que vous avez installé la carte ETX de conversion dans votre cible Vdarts, il est temps de passer à la configuration de RaspyDarts. Cette étape vous permettra de tirer pleinement parti de votre équipement converti, en utilisant un Raspberry Pi et une carte SD préalablement flashée avec le logiciel RaspyDarts.

Version Raspydarts utilisée pour ce guide : 4.4.1 mai 2024

INFO : Raspydarts est conçu dans son mode de configuration de manière à correspondre essentiellement aux cibles ED110, c’est pourquoi nous allons faire une configuration spécifique et que certains écrans peuvent ne pas être pertinents pour votre cible VDARTS. Bien que la configuration ne soit pas (encore) adaptée à votre cible VDARTS, les menus et les jeux, eux, sont totalement compatibles et opérationnels pour les cibles VDARTS.

Suivez attentivement les instructions ci-dessous pour installer et configurer RaspyDarts :

Écran d’accueil après le premier démarrage de RaspyDarts. Pour revenir à cet écran si vous faite une erreur dans la configuration, supprimer le fichier pydarts.cfg et relancez RaspyDarts (voir accès au fichier plus bas dans ce guide)

Choix de la carte d’interfaçage : Dans la liste des cartes compatibles, ne pas sélectionner “MM-Workshop DartCab” spécifique aux cibles ED110 et à nos cartes électroniques compatibles, mais choisissez “Autre ou câblage non standard“

Constatez qu’en bas à droite de l’écran, s’affiche l’adresse IP de votre Raspberry si ce dernier est connecté à un réseau. Notez-la car elle pourrait vous servir par la suite.

A l’écran suivant répondez Non à la question “Utilisez-vous des raspyleds ?”

Nous traiterons et configurerons nos PCB LEDs conçus spécifiquement pour les cibles VDARTS plus bas dans ce guide, ou ils feront l’objet d’un guide dédié ( PCB bientôt disponibles ).

Ensuite vient l’étape cruciale ou nous allons configurer les PINs de SORTIE. Vérifiez à chaque étape que “SORTIE” (encadrement rouge ci-dessus) soit présent en haut de chaque page après la validation de saisie des numéros. Une erreur de saisie ou de touche pourrait vous faire passer en mode ENTREE.

Voici la liste des numéros de PIN à rentrer à chaque étape correspondante :

Saisissez à chaque étape le numéro correspondant au PIN_# demandé en validant après chaque saisie avec la touche entrée de votre clavier jusqu’à la PIN_8.

Arrivé à la PIN_8, n’entrez aucun numéro et appuyez sur la touche entrée de votre clavier afin de passer les PINs suivantes.

Après avoir passé les PINs de SORTIE, nous passons donc en mode “ENTREE”. Comme précédemment le mode est indiqué en haut, ci-dessus encadré en rouge.

Voici la liste des numéros de PIN à rentrer à chaque étape correspondante :

Saisissez à chaque étape le numéro correspondant au PIN_# demandé en validant après chaque saisie avec la touche entrée de votre clavier jusqu’à la PIN_12.

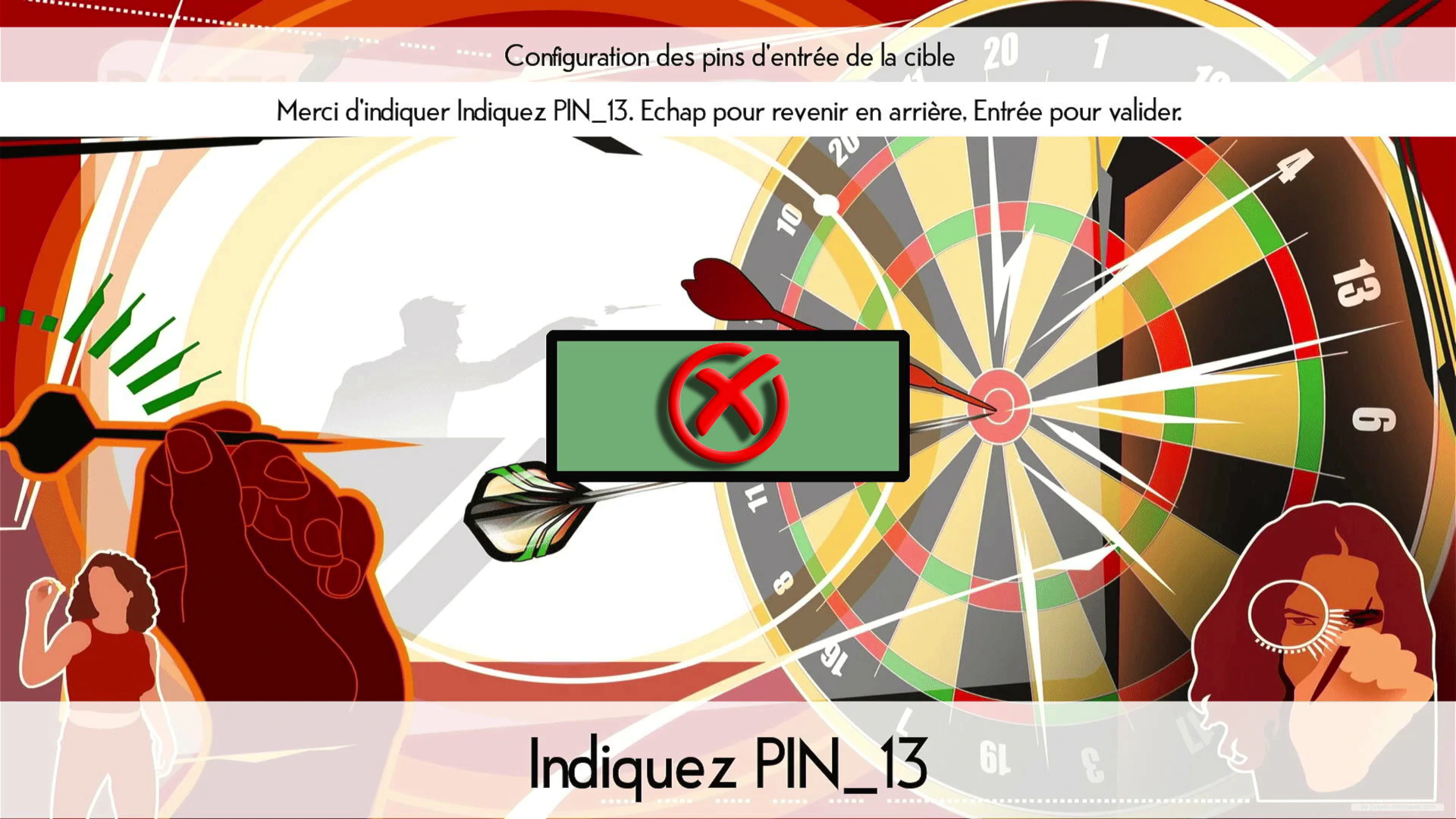

Arrivé à la PIN_13, n’entrez aucun numéro et appuyez sur la touche entrée de votre clavier afin de passer les PINs suivantes.

Après l’étape de configuration des entrées sorties de notre carte ETX VDARTS, passons à la configuration de la carte contrôleur. Notre carte contrôleur intègre un multiplexeur afin d’augmenter les entrées sorties et d’y connecter des boutons de gestion de votre dartcab et des fonctionnalités de Raspydarts (Utilisation sans boutons possible, voir plus bas). C’est également via ce multiplexeur que seront gérés les TOYs animant votre dartcab.

Sélectionnez “Oui” quelque soit votre situation.

Ensuite si vous possédez nos PCB de LEDs VDARTS entrez comme numéro de PIN le 21. Dans le cas contraire appuyez sur entrée pour passer à l’étape suivante.

Et enfin si vous possédez des ledstrips entrez comme numéro de PIN le 12. Dans le cas contraire appuyez sur entrée pour passer à l’étape suivante.

Il est temps maintenant de calibrer votre cible VDART, comme indiqué précédemment, la configuration de Raspydart est actuellement plus adaptée aux cibles ED110 et compatibles. C’est à cette étape que vous allez vous en rendre compte, car en effet sur les cibles ED110 les segments simples d’un même numéro sont communs dans le mappage de leur matrice contrairement aux cibles VDART qui sont séparés.

Dans cette étape, il va falloir appuyer sur chaque segment indiqué à l’écran symbolisé par une couleur beige.

IMPORTANT : Raspydarts vous indiquera pour les segments de type “simple” d’appuyer sur l’un des deux et il affectera les deux à la même PIN, hors votre cible VDART, distingue les deux séparément. Donc pour toute la série des simples vous appuierez sur les simples extérieurs comme indiqué par la flèche rouge ci-dessus . Les simples proches du centre seront configurés d’une manière différente plus bas dans ce guide.

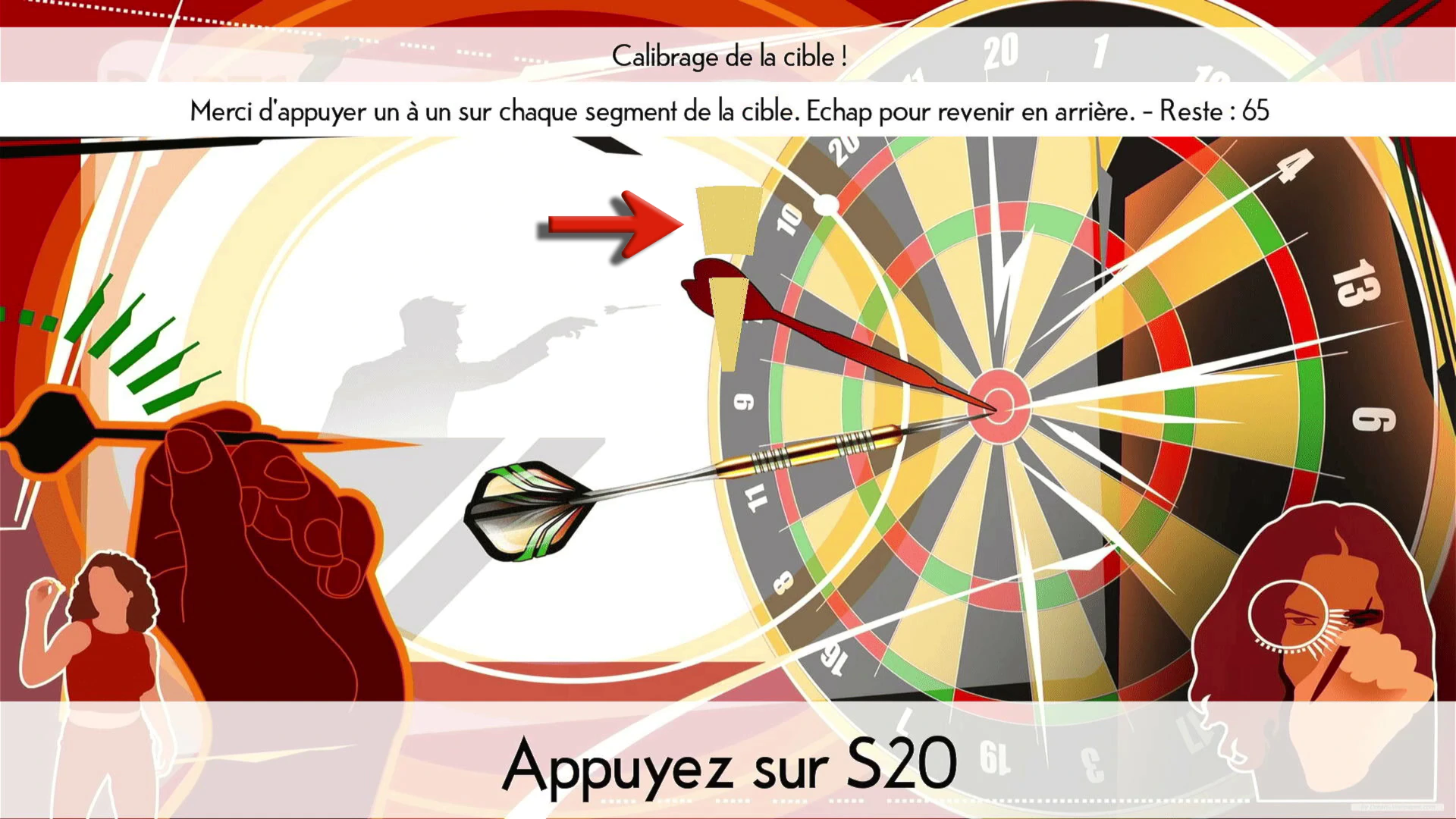

Commencez par appuyer sur le segment S20 identifié par la flèche rouge ci-dessus.

Pour la calibration des segments simples, une fois le segment appuyé il passe en couleur blanc, puis le second segment à appuyer apparait de couleur beige à son tour. Comme vous le constatez, le fond d’écran inclus dans RaspyDarts se fond par des couleurs similaires avec la couleur des segments validés et à appuyer, soyez vigilent.

Comme indiqué, appuyez sur le segment S1. Et continuez ainsi de suite jusqu’à ce que tous les simples soient validés

Après avoir appuyé sur tous les segments simples externes, ceux-ci (et les internes) sont tous blanc. Nous passons donc aux segments de type double.

Appuyez sur le segment D20, indiqué par la flèche rouge ci-dessus et de couleur beige.

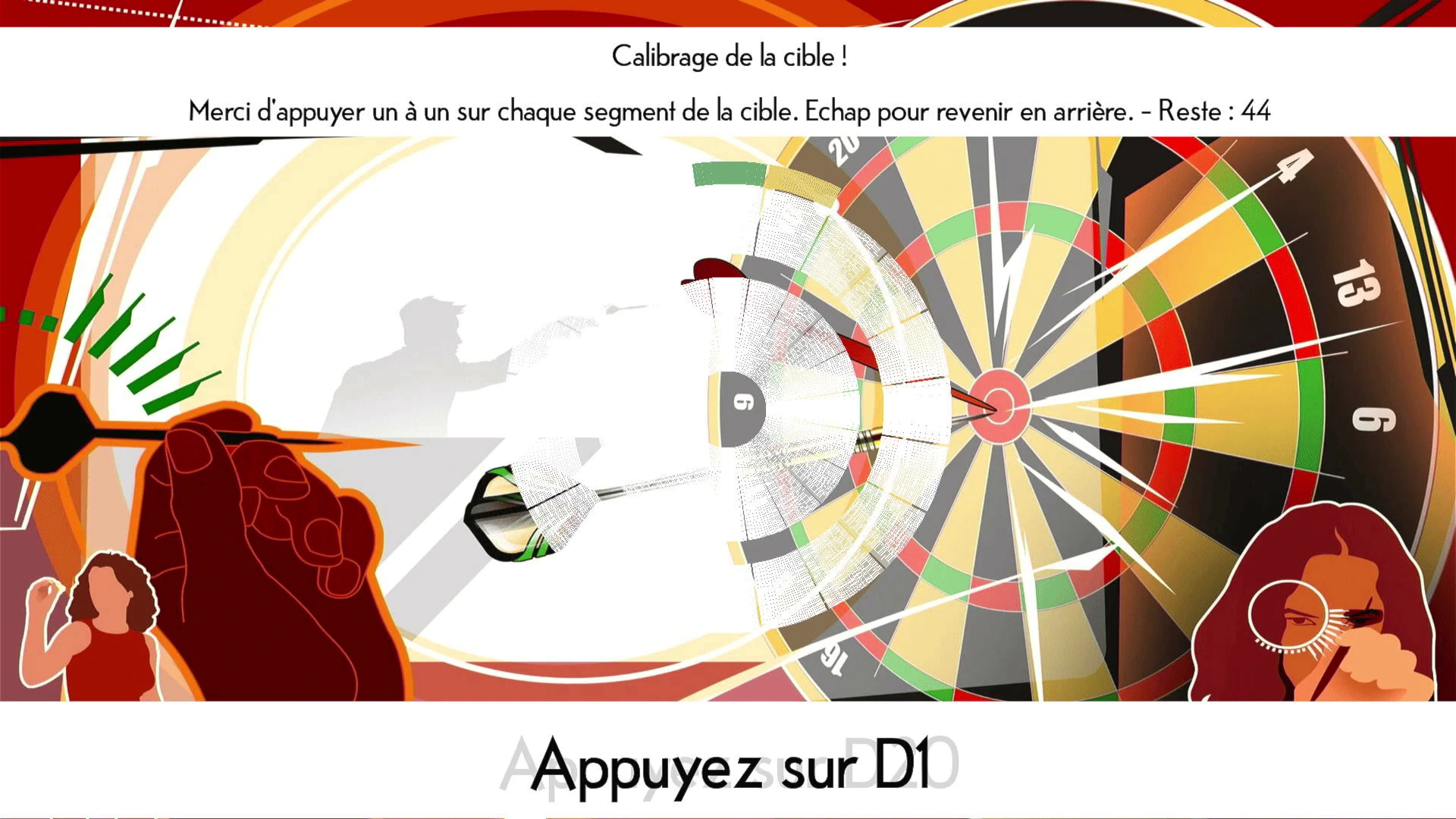

Le segment D20 passe en rouge et le D1 apparait à son tour en beige. Appuyez sur le segment D1 et ainsi de suite jusqu’à ce que tous les segments doubles soit activés.

Après avoir appuyé sur tous les segments doubles, ceux ci sont tous de couleur rouge et vert. Nous passons donc aux segments de type Triple.

Appuyez sur le segment T20, indiqué par la flèche rouge ci-dessus et de couleur beige, et ainsi de suite jusqu’à ce que tous les segments triples soit activés.

Après avoir appuyé sur tous les segments triples, ceux ci sont tous de couleur rouge et vert. Nous passons donc aux segments Simple et Double Bull.

Appuyez sur le segment Simple Bull, indiqué par la flèche rouge ci-dessus et de couleur beige.

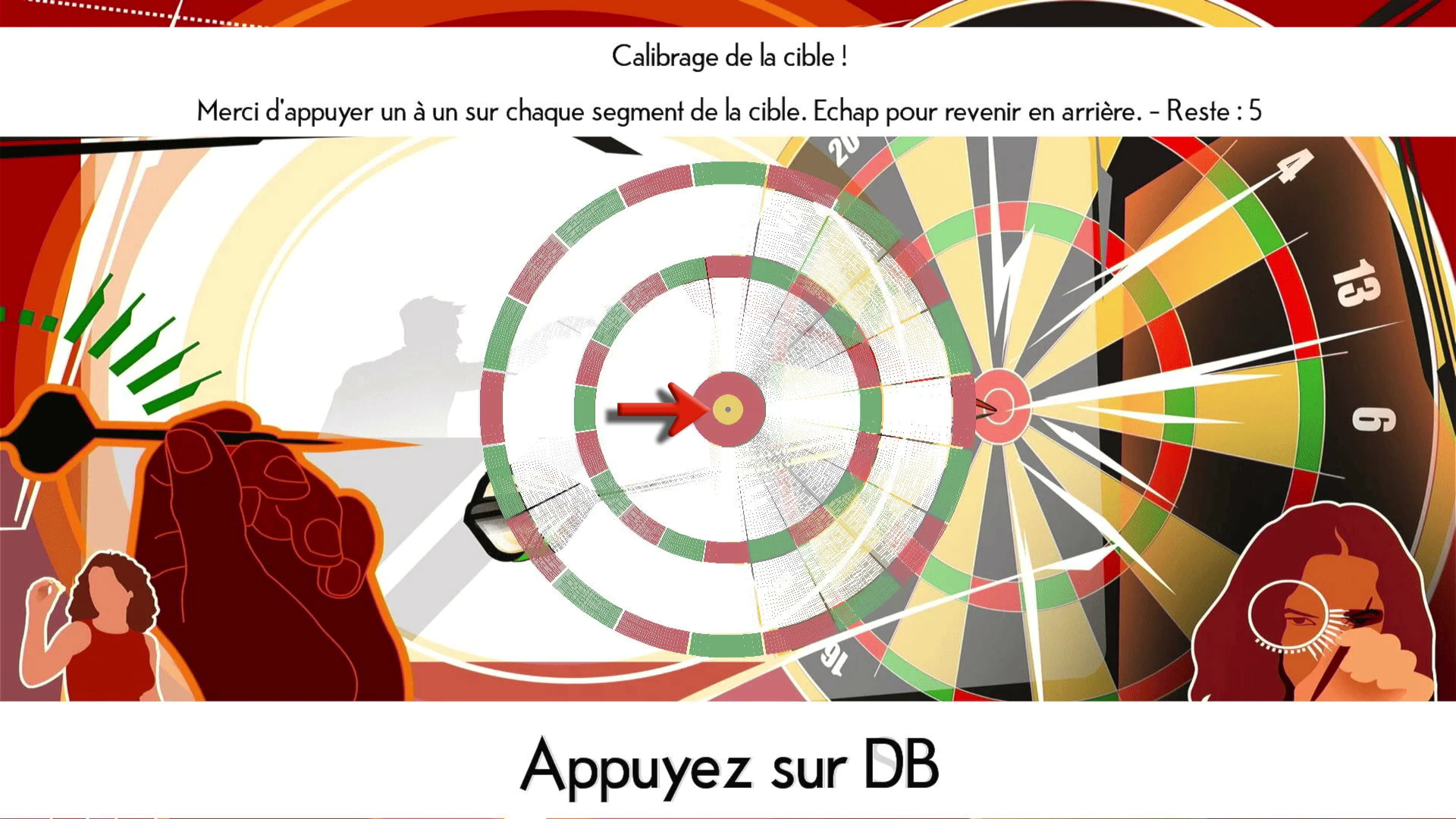

Et pour finir, appuyez sur le segment Double Bull, indiqué par la flèche rouge ci-dessus et de couleur beige.

Après la calibration de votre cible VDARTS, configurons maintenant les boutons de votre dartcab câblés à la carte contrôleur via le multiplexeur activé précédemment.

Sélectionnez Oui pour configurer les boutons.

Si vous ne souhaitez pas ajouter des boutons, vous pouvez passer cette étape. Raspydarts sera donc manipulable uniquement par un petit clavier sans fils par exemple.

Comme indiqué en haut de chaque page de configuration des boutons, sélectionnez la fonction à affecté au bouton câblé au port de la carte contrôleur indiqué, ici le port A0. Validez par la touche Entrée de votre clavier.

Faites de même pour tous les ports suivant.

Pour des indications plus précises sur la configuration des boutons ou des TOYS, visitez notre guide original pour cibles ED110 où les menus et fonctions concernent toutes les cibles de fléchettes électroniques (ne pas l’utiliser pour installer et configurer Raspydarts pour votre cible VDARTS) : Installer RaspyDarts.

Une fois la configuration terminée, RaspyDarts redémarre.

Après le redémarrage vous arrivez sur le menu principal de RapsyDarts, mais il nous reste à configurer les segments Simples non validés lors de la calibration de la cible, ce que nous allons faire ci-dessous après l’encart concernant une erreur possible qui peut s’afficher.

Encart sur une erreur possible qui pourrait survenir suivant la configuration des boutons.

Si après le redémarrage de RaspyDarts vous êtes affecté par l’affichage de ce message d’erreur clignotant, appuyez plusieurs fois de suite sur la touche F12 de votre clavier jusqu’à vous retrouver sur le bureau de Linux et suivez les instructions dédiées ci dessous.

Si vous ne constatez pas d’erreur, nous allons quand même éditer le fichier de configuration en appuyant sur la touche F12 de votre clavier afin d’accéder au bureau de Linux. Cette étape est nécessaire pour terminer la configuration de votre cible VDARTS.

Une fois sur le bureau, approchez le curseur de la souris du haut de l’écran jusqu’à apparition de la barre des taches de Linux jusqu’ici masquée.

Cliquez sur le gestionnaire de fichiers (icône double dossiers jaunes)

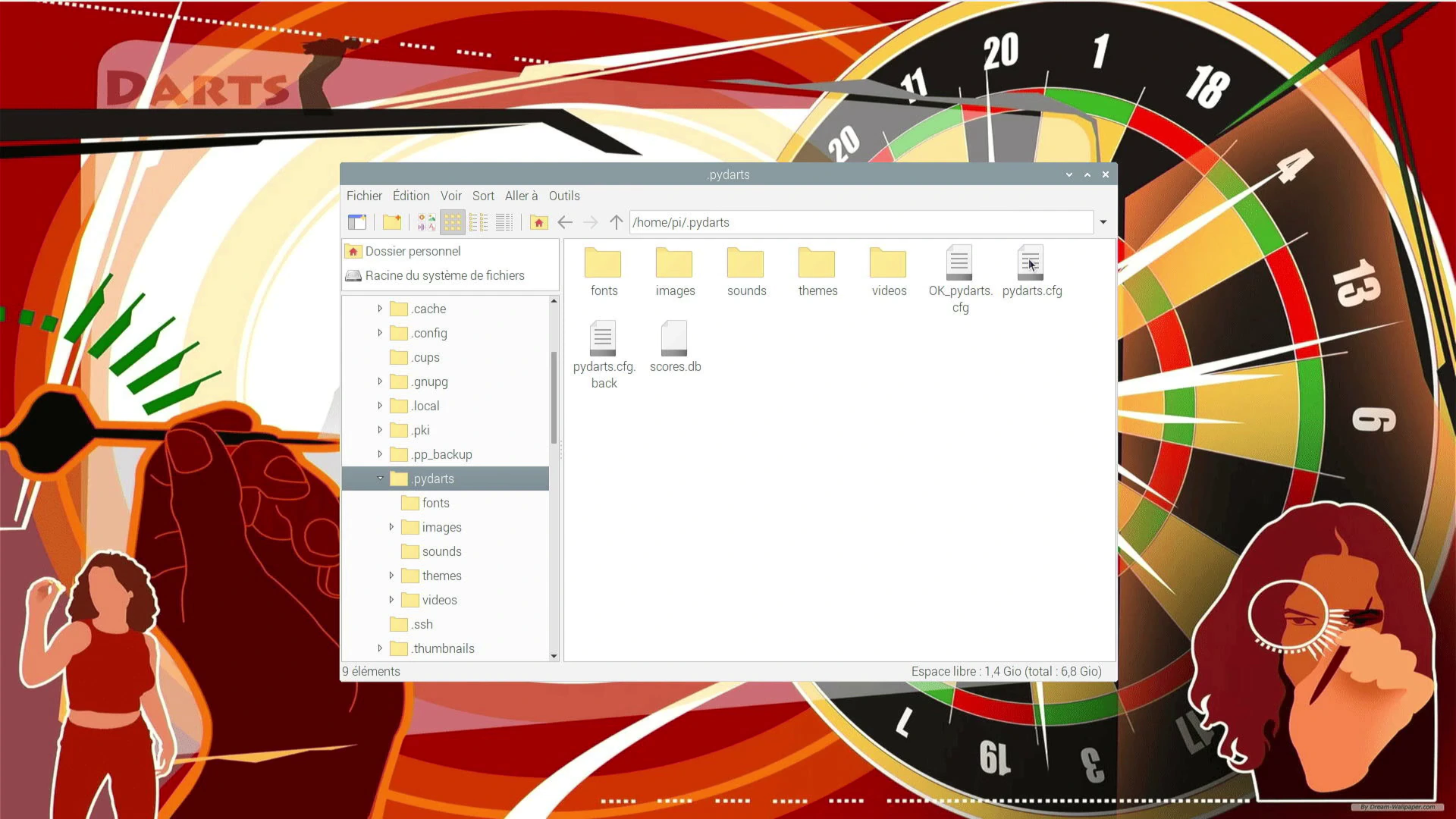

Une fois le gestionnaire de fichiers est ouverts, s’il n’est pas sélectionné par défaut, cliquez sur le dossier “pi” dans la partie gauche.

Ensuite double cliquez dans la partie droite sur le dossier “.pydarts” ici entouré en rouge.

Puis double cliquez sur le fichier “pydarts.cfg”. C’est dans ce fichier qu’est enregistré toute votre configuration (comportement de Raspydarts, cible, boutons, LEDs, etc…)

Pour zoomer sur les photos si besoin, vous pouvez, soit appuyer sur la touche CTRL de votre clavier et maintenez en utilisant la roulette de votre souris, soit faire un clic droit sur l’image et cliquez dans le menu qui apparait sur “Ouvrir dans un nouvel onglet”.

Nous nous retrouvons donc dans un éditeur de texte et ainsi nous avons la possibilité de modifier la configuration de Raspydarts.

! ATTENTION ! Toute modification aura un impact sur le comportement de Raspydarts, si vous faire une mauvaise manipulation et que vous ne pouvez revenir en arrière, supprimez ce fichier et relancez Raspydarts afin de refaire une configuration complète de zéro.

Nous retrouvons aux alentours de la ligne 177, les numéros de PIN LED dans la section [Raspberry_BoardPinsIns], vous pouvez les vérifier ici. Si vous constatez une erreur, sortez et supprimez ce fichier, puis relancer Raspydarts afin de refaire une configuration complète de zéro, car la calibration des segments serait compromise.

Étape de correction ERREUR PIN_MISSDART, passez si vous n’êtes pas affecté.

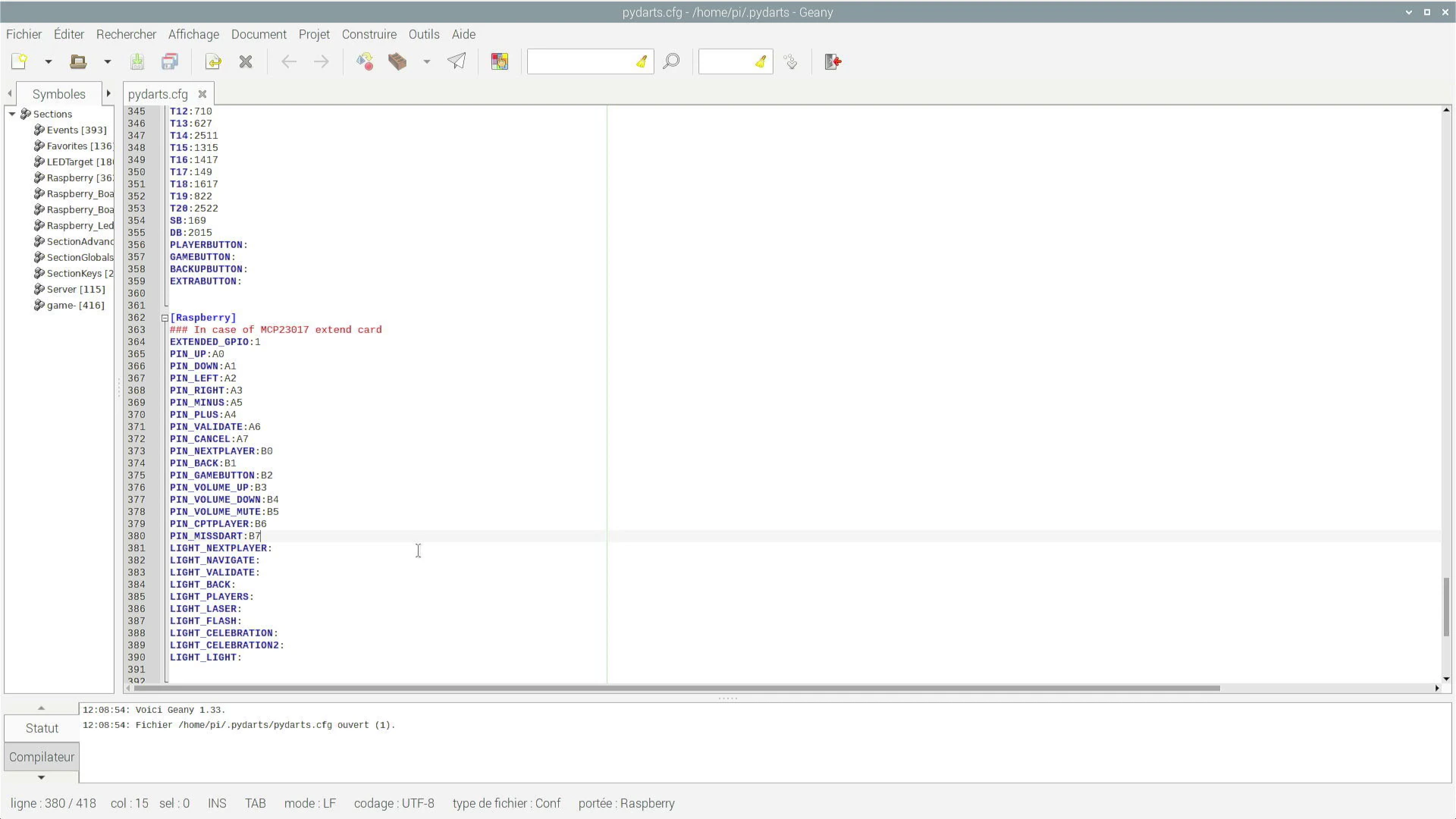

Descendez jusqu’à la ligne 362 (susceptible de changer suivant les versions de Raspydarts), en dessous du bloc [Raspberry], se trouvent, les PINs de configuration de vos boutons.

Supprimez la valeur après PIN_MISSDART: ici pour l’exemple B7, et laissez vide.

Vous pouvez également modifier la configuration de vos boutons ou toys ici également si cela est nécessaire.

Restons dans l’édition du fichier pydarts.cfg afin de configurer les segments simples non calibrés.

Cette image ci-dessus ne représente pas les valeurs d’une cible VDARTS.

En observant votre fichier config aux alentours de la ligne 272 dans la [SectionKeys], vous constaterez qu’ici tous les segments sont présent avec une série de chiffres.

A quoi servent ces numéros ? chaque impact de fléchette sur un segment, produit un contact entre les deux matrices de votre cible VDARTS comme si vous appuieriez sur un interrupteur, ce contact se fait donc entre deux PINs de vos deux connecteurs 7 et 12 PINs ce la carte ETX auxquels est connectée votre matrice. Par exemple : si vous plantez votre fléchette dans le S1 (simple 1) cela mettra en contact la PIN 17 du connecteur à 7 broches et la PIN 19 du connecteur à 12 broches, par conséquent dans le fichier config vous retrouverez S1:1917. Chaque segment à sa combinaison unique.

Cependant vous constatez également qu’il y a des lignes S#:XXX(X) ou S est en majuscule accompagnés de numéros de PIN et au début de la section des lignes s#: sans numéros où s est en minuscule.

C’est ici que réside la subtilité de différenciation de vos 2 segments simples de même numéro sur les cibles VDARTS.

Les segments simples extérieurs validés pendant la calibration sont donc ceux représentés par le S#: avec un S majuscule. Par conséquent et vous l’aurez compris, les segments s#: avec s minuscule seront donc affectés aux segments simples internes.

Configurons maintenant ces segments simples non calibrés :

[SectionKeys]
### Target settings
s1:1922
s2:89
s3:249
s4:69
s5:169
s6:1311
s7:49
s8:1410
s9:822
s10:1911
s11:2422
s12:1611
s13:611
s14:2522
s15:2611
s16:411
s17:259
s18:1310
s19:149
s20:2622

Copiez et remplacez, ou ajoutez manuellement cette série ci-dessus de s1 à s20 de manière à compléter les numéros manquant aux s minuscules. Ne modifiez pas les valeurs des S majuscules !

Une fois toutes les modifications effectuées, cliquez dans le menu sur Fichier, puis Enregistrer et enfin quittez le gestionnaire de fichier.

De retour sur le bureau, double cliquez sur la petite icône RaspyDarts (flèche rouge) afin de relancer RaspyDarts.

Testez l’intégralité de vos segments en allant à : F4 Divers (Favoris, paramétrage…) puis F7 Paramétrage et enfin F5 Test de la cible, suivez les instructions à l’écran.

Conclusion

Félicitations ! Vous avez maintenant réussi à convertir votre cible Vdarts pour une compatibilité avec RaspyDarts, grâce aux cartes électroniques MM Workshop. En suivant ce guide d’installation et de configuration, vous avez assuré que votre équipement fonctionne de manière optimale, vous offrant une nouvelle expérience de jeu.

Avec RaspyDarts, vous pouvez désormais profiter de toutes les fonctionnalités avancées et des jeux en ligne disponibles, tout en préservant votre investissement initial dans votre cible Vdarts. Cette conversion vous ouvre de nouvelles possibilités de jeu et vous permet de continuer à vous amuser sans interruption, même en cas de difficultés rencontrées par Vdarts.

Nous vous remercions de votre confiance en MM Workshop et nous espérons que cette solution vous apporte entière satisfaction. Si vous avez des questions supplémentaires ou si vous rencontrez des problèmes, notre équipe de support est à votre disposition pour vous aider. N’hésitez pas à nous contacter pour toute assistance ou pour plus d’informations sur nos produits.

Bonne partie et amusez-vous bien avec votre cible convertie !
