VDARTS LED H2L H3L H4L ensemble 5 PCB pour Raspydarts

Redonnez vie à votre cible de fléchettes VDARTS H2L, H3L ou H4L avec notre ensemble de 5 PCB LED RGB, conçu exclusivement pour une conversion vers Raspydarts. MM Workshop propose une solution unique pour moderniser les cibles VDARTS, en particulier face à la potentielle faillite de VDARTS ou à une panne de l’électronique d’origine. Ce kit remplace les PCB LED d’origine, incompatibles avec Raspydarts, par des LED adressables haute qualité, offrant des animations lumineuses fluides et personnalisables.

Une conception optimisée pour la performance

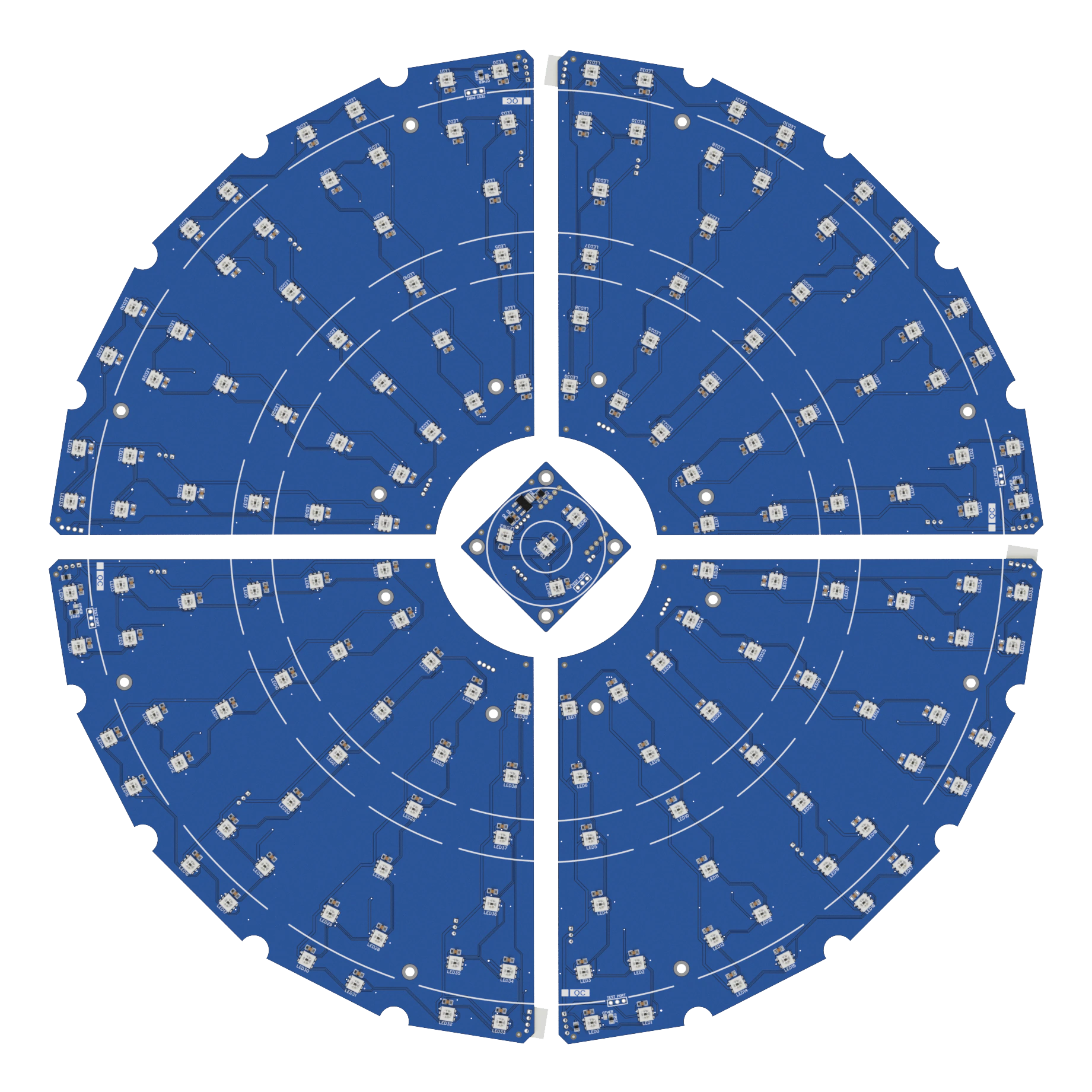

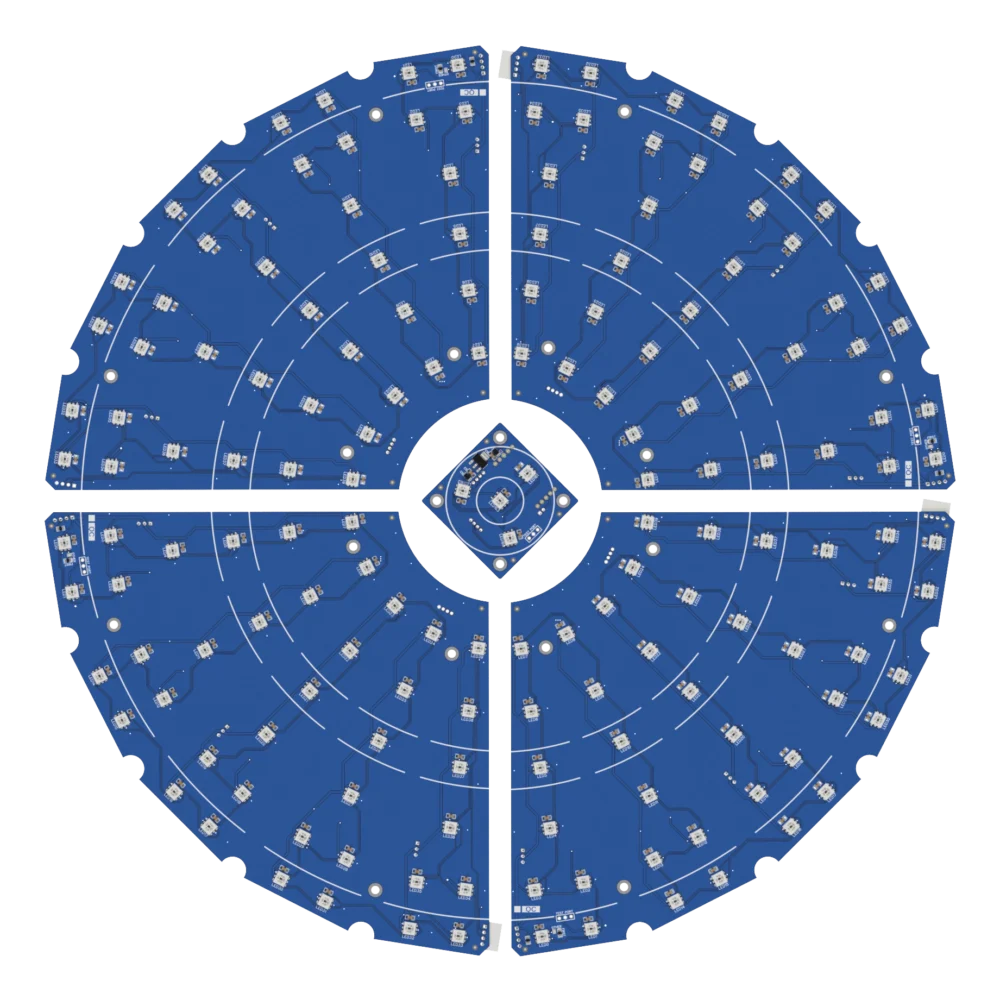

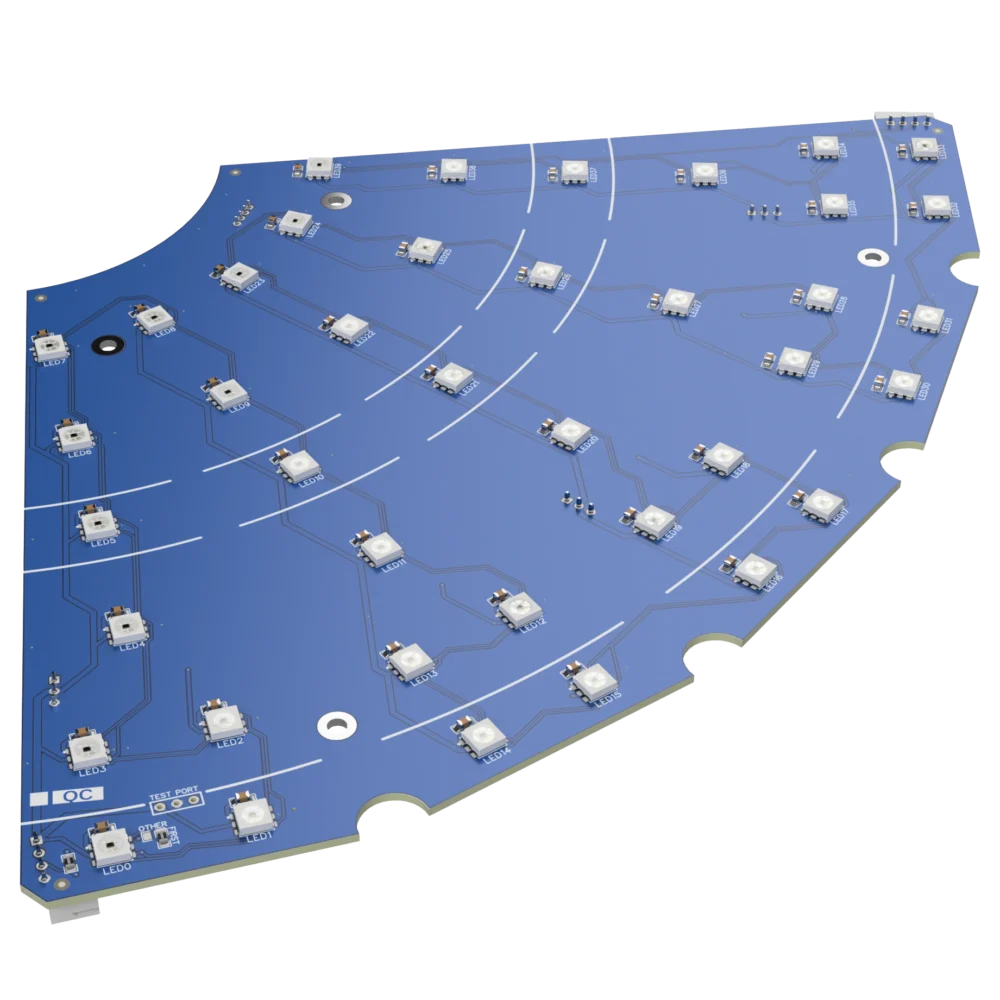

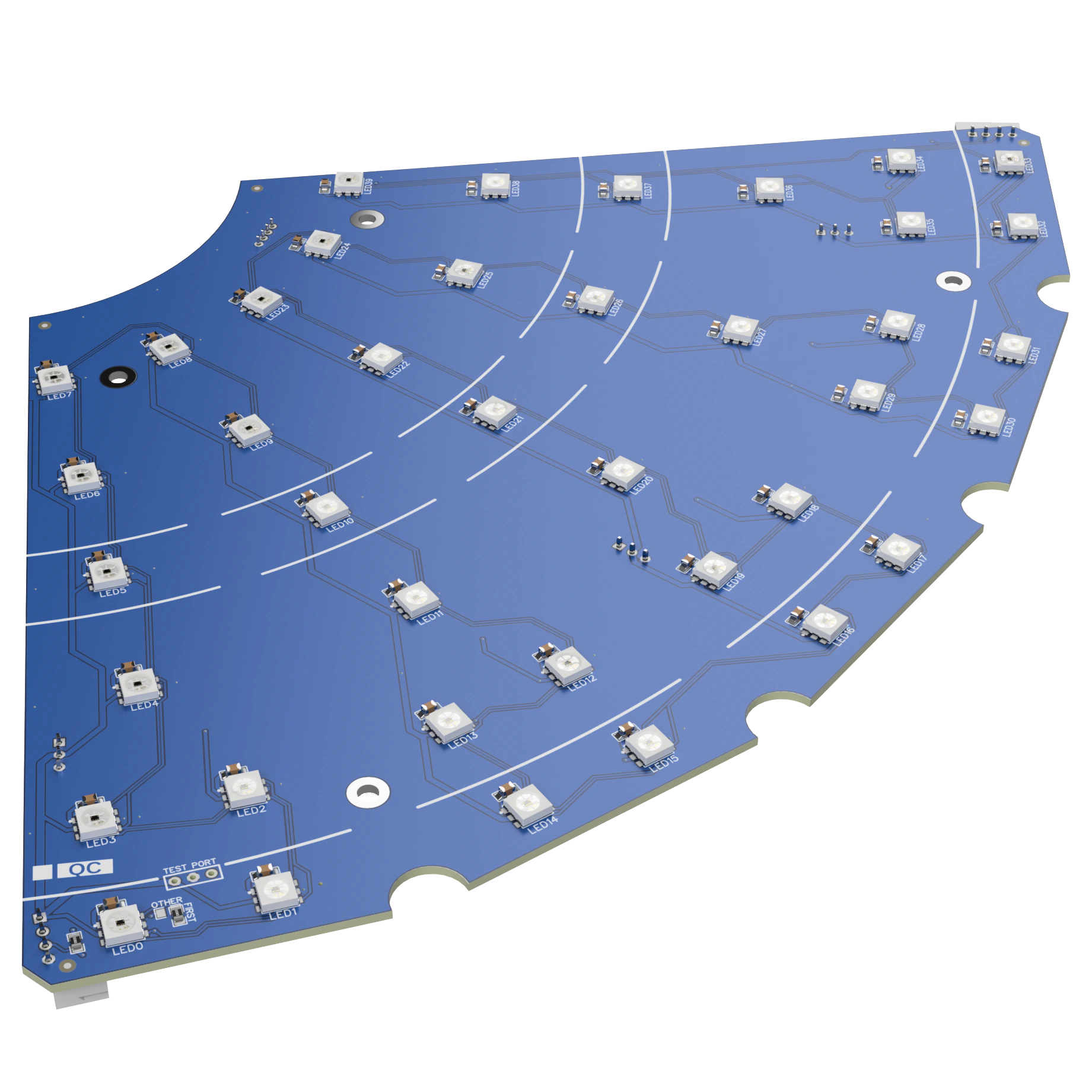

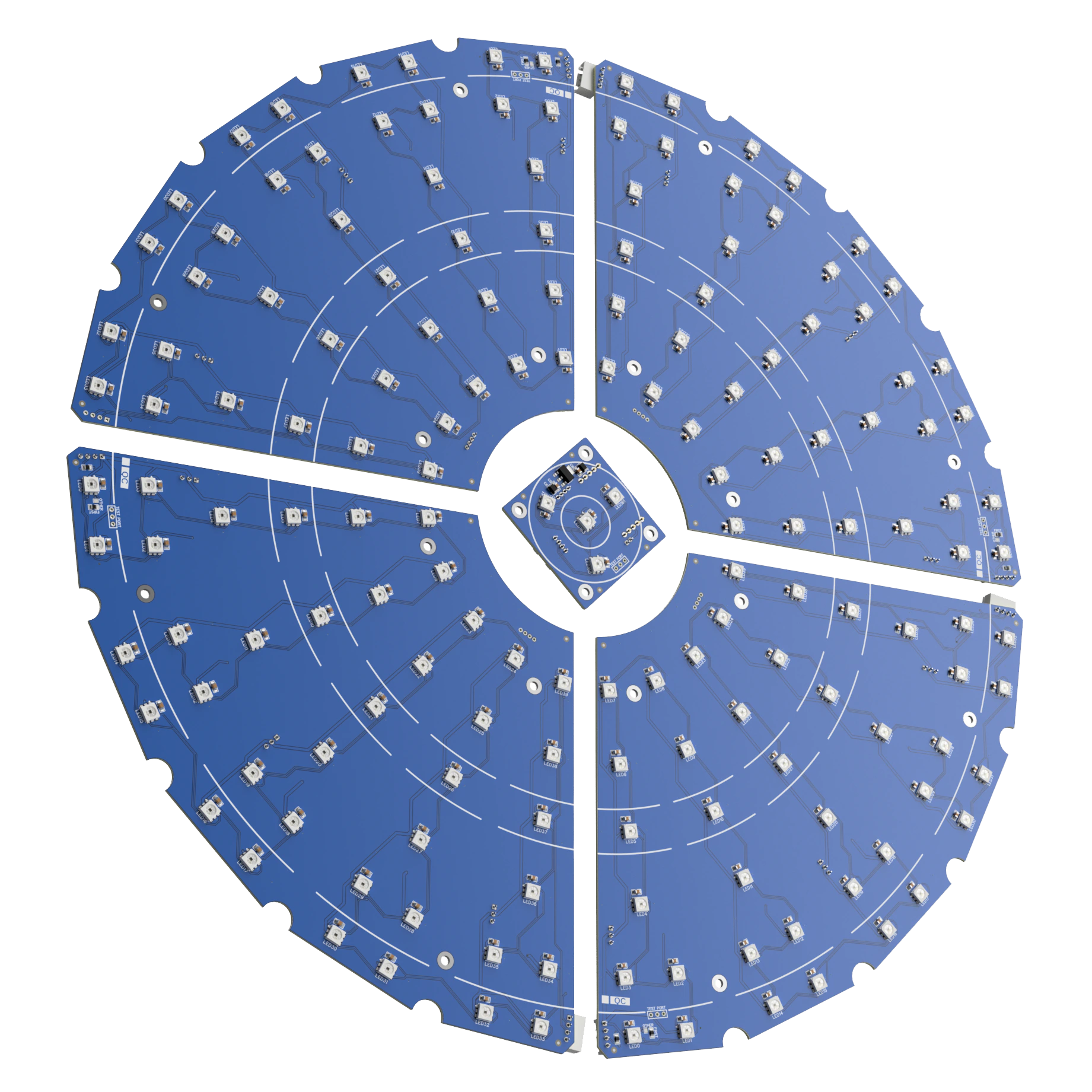

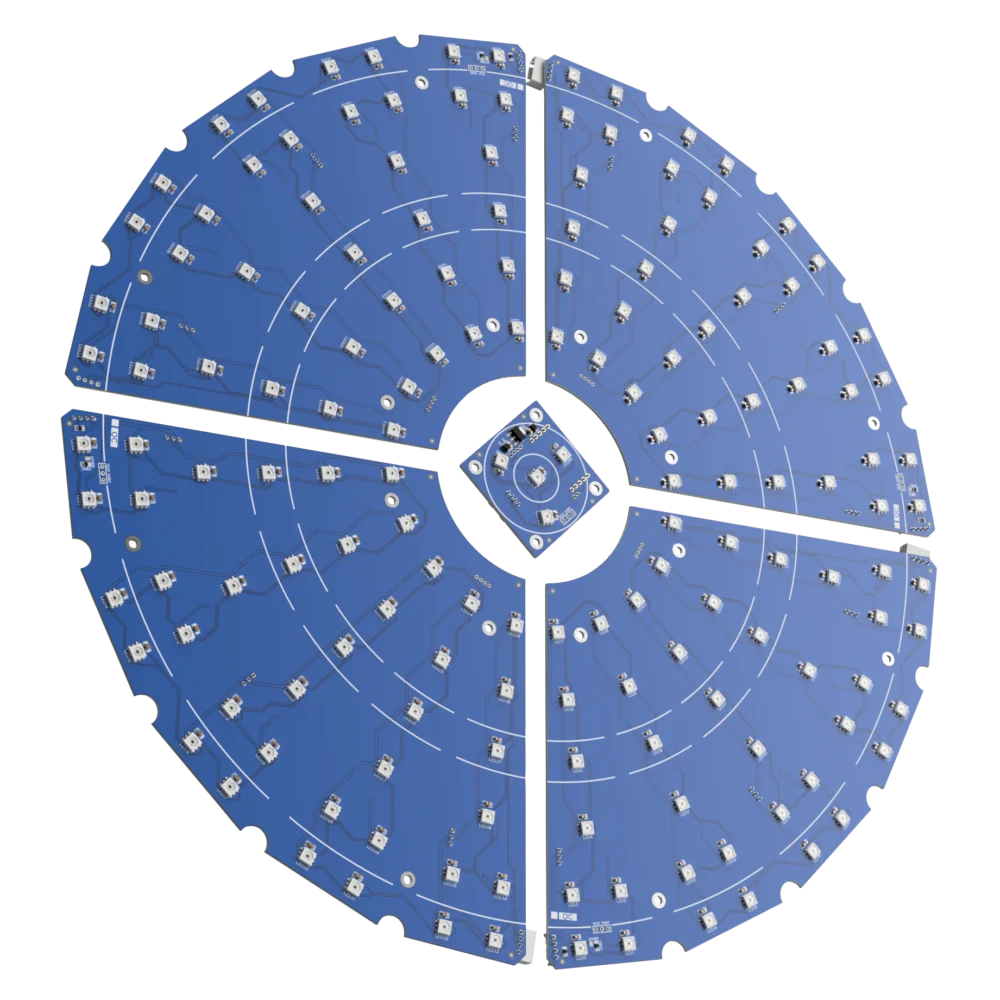

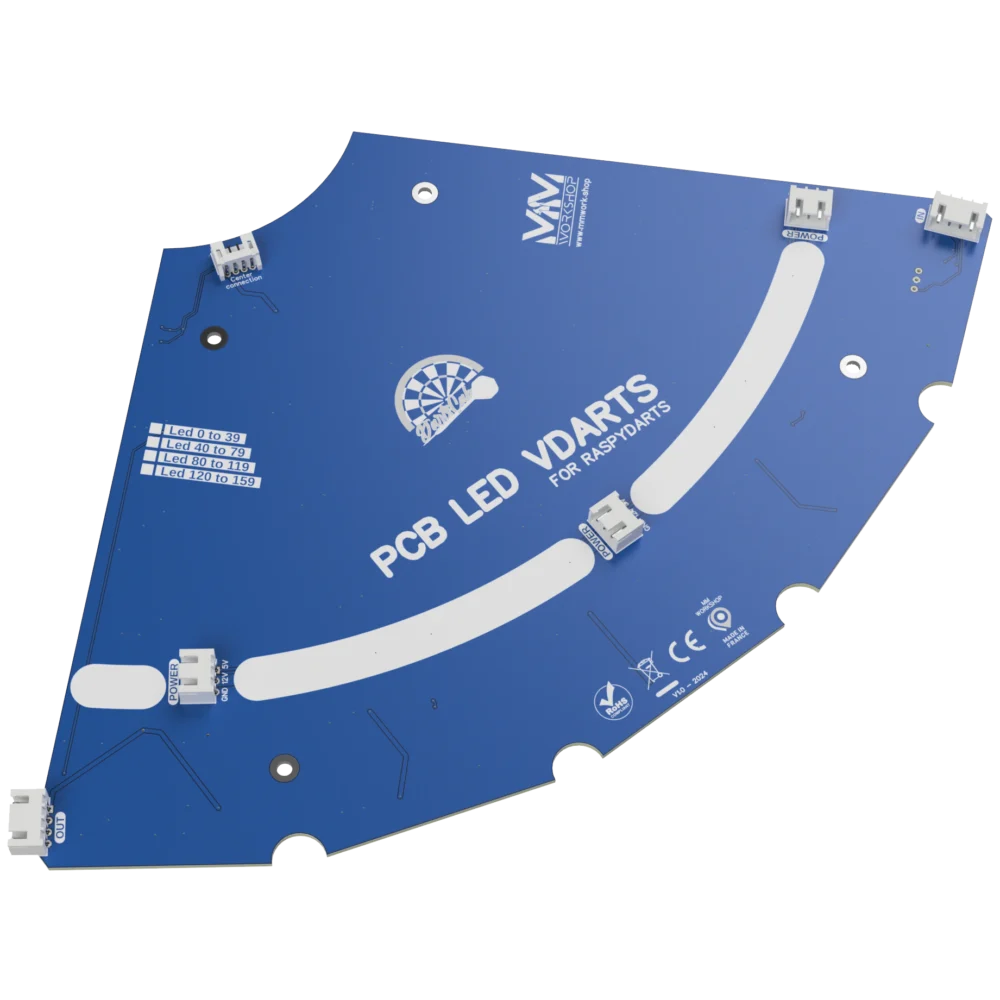

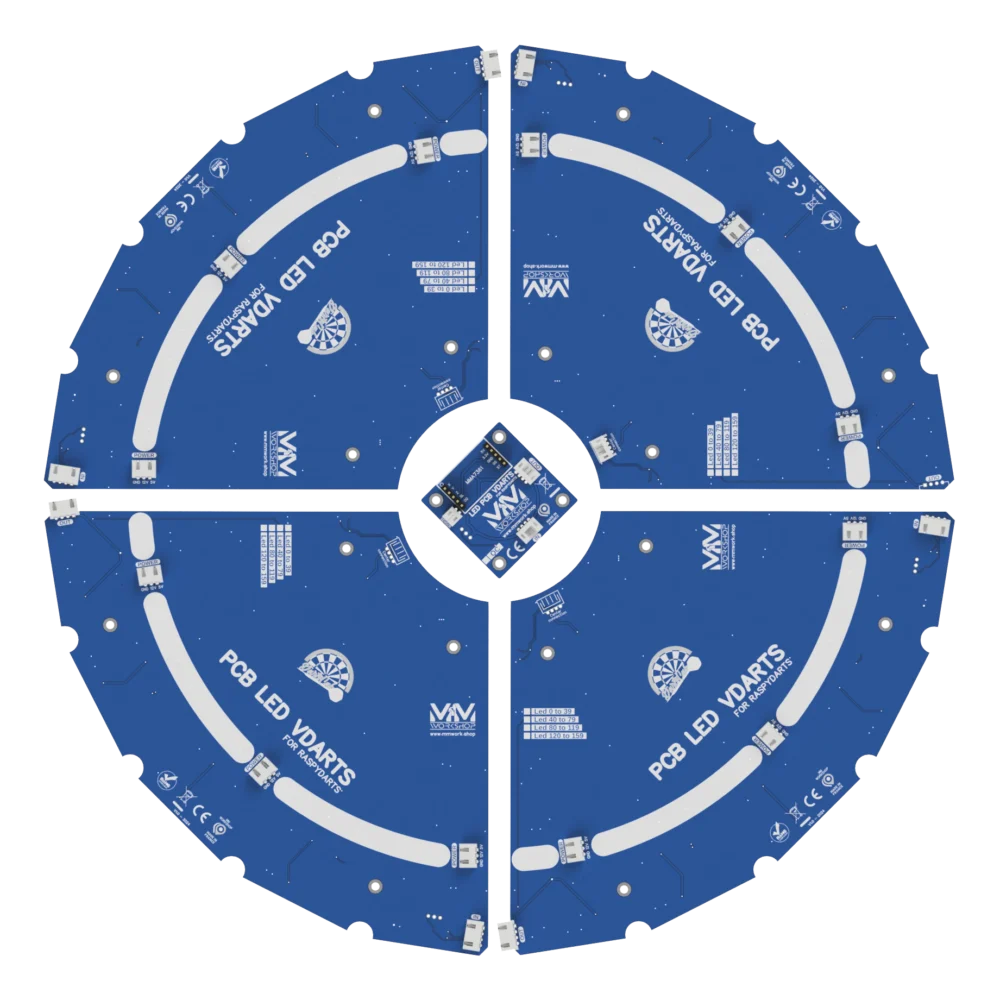

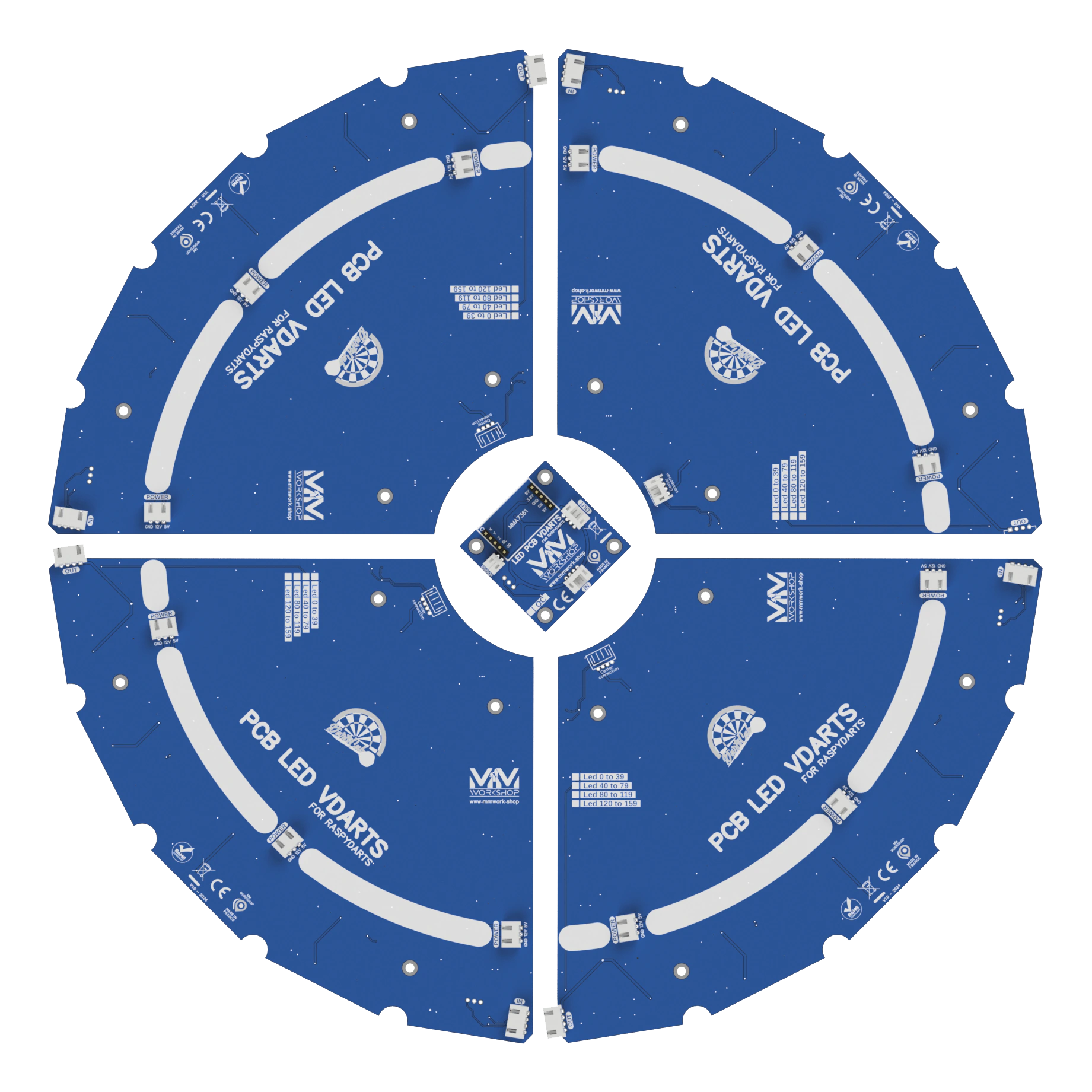

Cet ensemble inclut 4 PCB identiques pour les quarts de cible (couvrant les segments de 1 à 20) et 1 PCB carré dédié au centre (bull et double bull), relié par un câble fourni. Contrairement au design d’origine VDARTS, où le centre partage un PCB avec un quart, notre approche réduit les coûts tout en maintenant une qualité optimale. Avec 164 LED au total (40 par quart et 4 pour le centre), vous retrouvez l’éclairage précis et vibrant de la cible originale, mais adapté à Raspydarts.

Les LED haute qualité intègrent un signal de secours : si une LED tombe en panne, les autres continuent de fonctionner, garantissant une durabilité exceptionnelle. Chaque LED bénéficie d’un filtrage individuel de l’alimentation pour une stabilité optimale, et l’assemblage conserve une hauteur compacte de 11 mm (hors capteur de choc).

Installation simple et réutilisation des composants d’origine

Pensé pour une installation sans soudure, ce kit réutilise les câbles d’origine de votre cible VDARTS, ainsi que l’alimentation 12V (contrairement aux cibles Canaveral ED110 en 5V). Les fixations restent identiques aux PCB d’origines, avec les trous prévus pour un montage similaire sur les filetages de la cible. Tous les connecteurs nécessaires sont inclus :

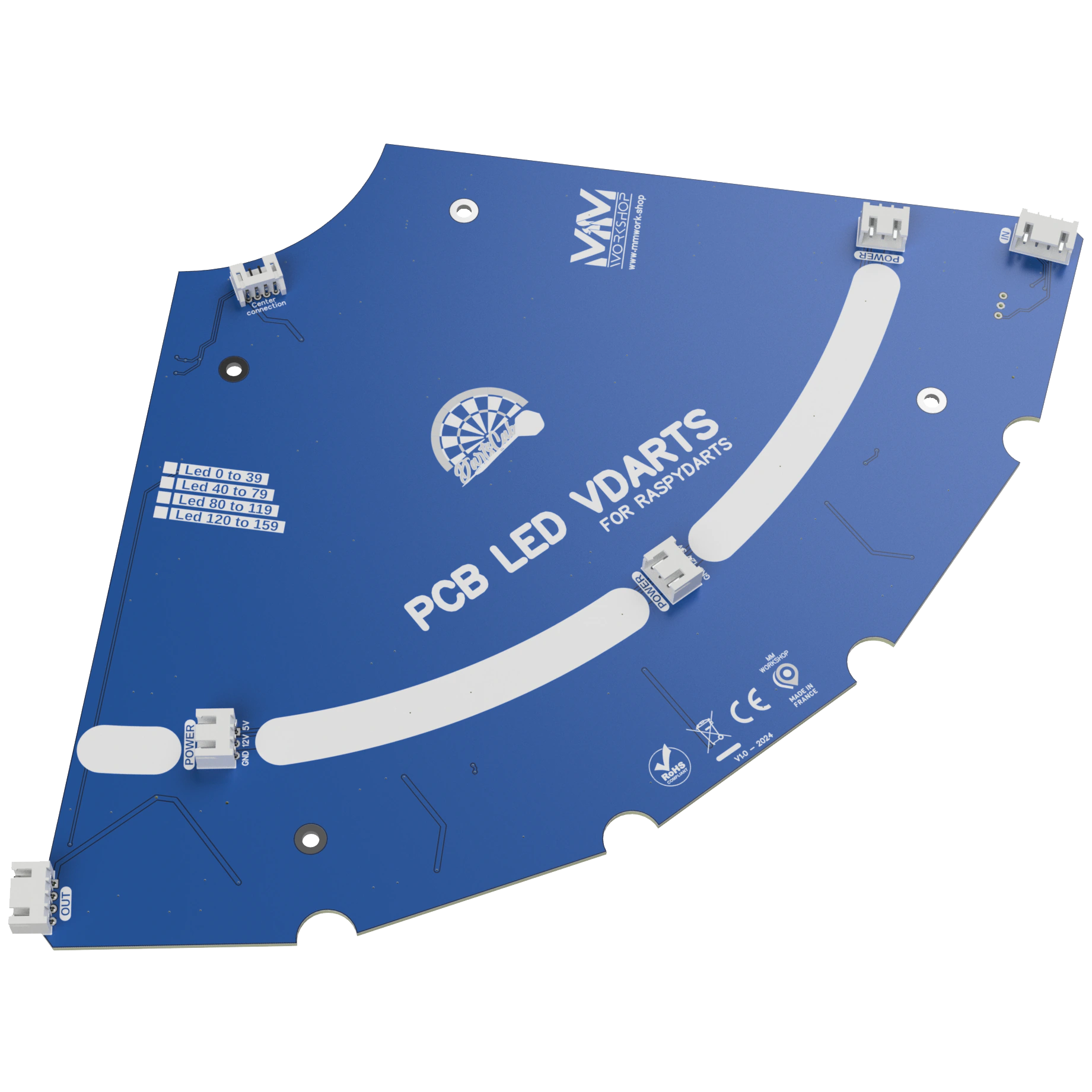

• Connecteurs d’alimentation « POWER » : GND, 12V, 5V.
• Connecteurs PH2.0 4P IN/OUT : entrées/sorties DATA LED .
• Connecteur PH2.0 4P OUT : sortie signal DATA LED pour des extensions comme des LED de pneu.

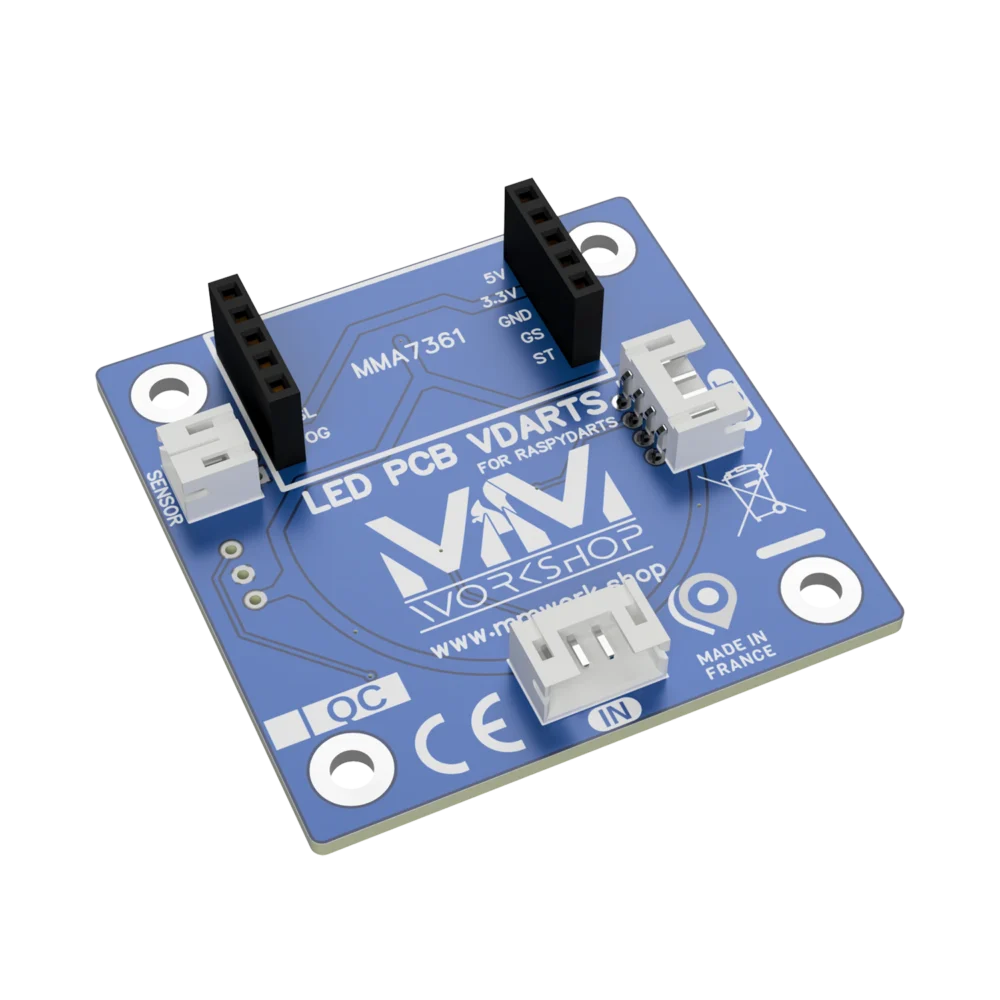

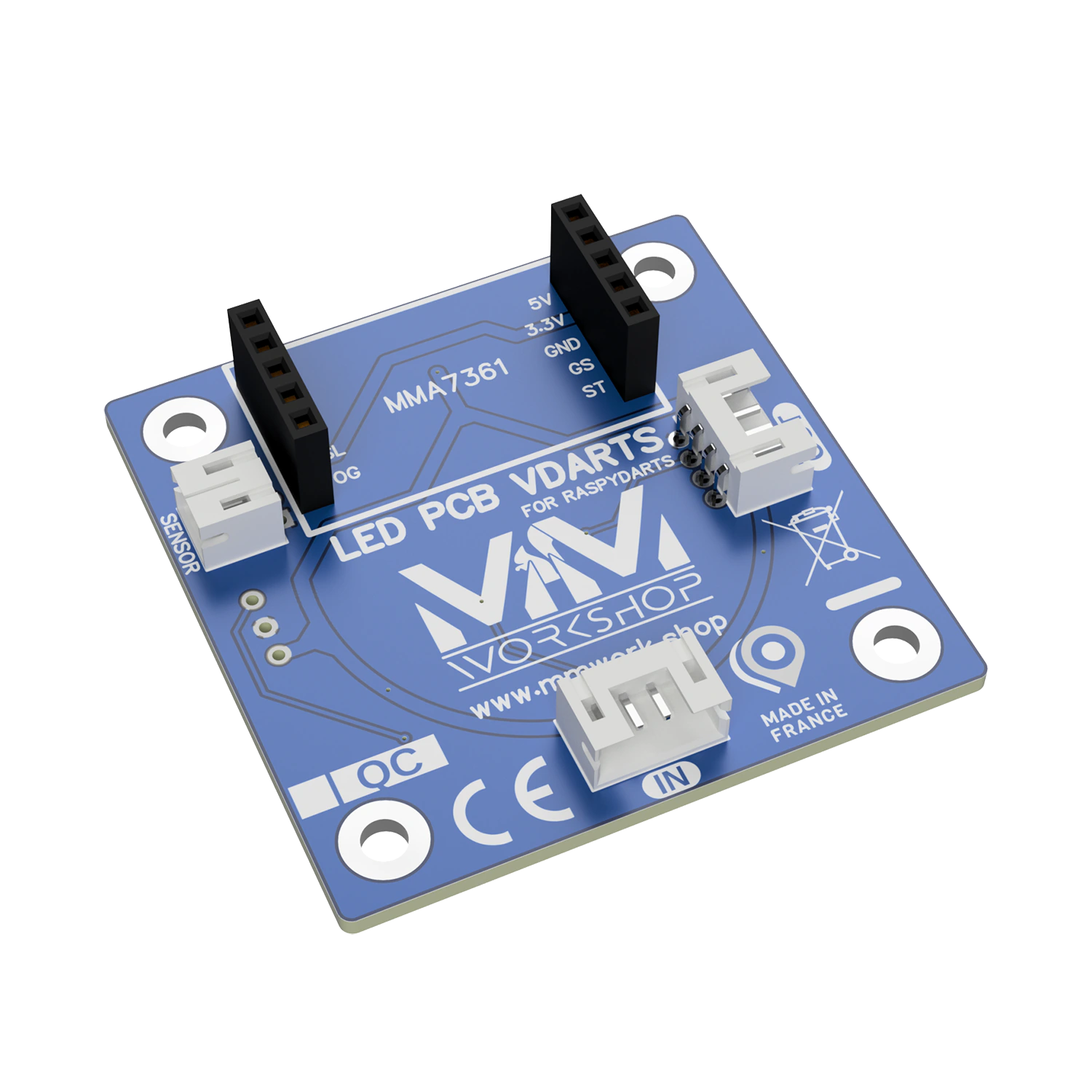

• Connecteurs 2×5 DUPONT 2.54mm : Détecteur de choc d’origine (présent sur certaines cibles VDARTS).
• Connecteur PH2.0 2P « SENSOR » : Sortie du signal détecteur de choc
• 2 Connecteurs pour ventilateurs : compatibilité totale avec les systèmes de refroidissement d’origine.

Caractéristiques techniques

• Nombre de LED : 164 LED adressables RGB (40 par PCB de quart, 4 pour le PCB central).
• Type de LED : LED adressable haute qualité avec circuit intégré à double signal (signal principal et secours), assurant la continuité du fonctionnement en cas de défaillance d’une LED.
• Tension d’alimentation : 12 V DC (±5 %).
• Courant maximal : 2 A (pour l’ensemble des 164 LED à pleine intensité).
• Consommation par LED : Environ 0.3 W à pleine luminosité (blanc, intensité maximale).
• Protocole de contrôle : Signal numérique adressable, compatible avec Raspydarts.
• Résolution couleur : 24 bits (8 bits par canal RVB), permettant 16,7 millions de couleurs.
• Fréquence de rafraîchissement : Jusqu’à 2 kHz pour des animations fluides.

Compatibilité exclusive avec Raspydarts

Important : Ces PCB sont conçus uniquement pour convertir une cible VDARTS H2L, H3L ou H4L vers le système Raspydarts. Ils ne sont pas compatibles avec le système propriétaire VDARTS et ne doivent pas être utilisés pour remplacer un PCB défectueux dans une configuration d’origine. Pour un guide complet sur la conversion, consultez notre tutoriel détaillé : Convertir une cible VDARTS à Raspydarts.

Contenu du kit

• 4 PCB pour les quarts de cible.

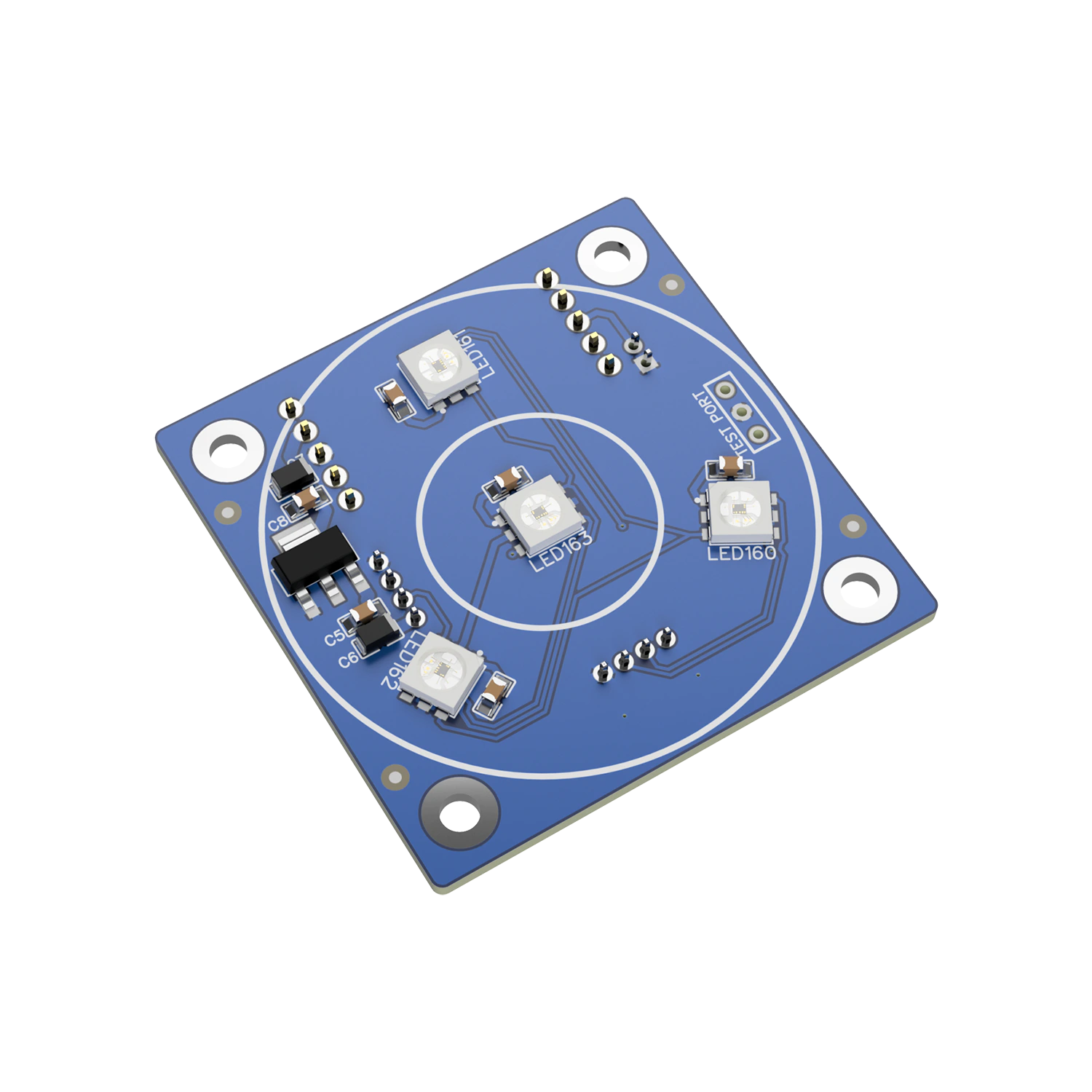

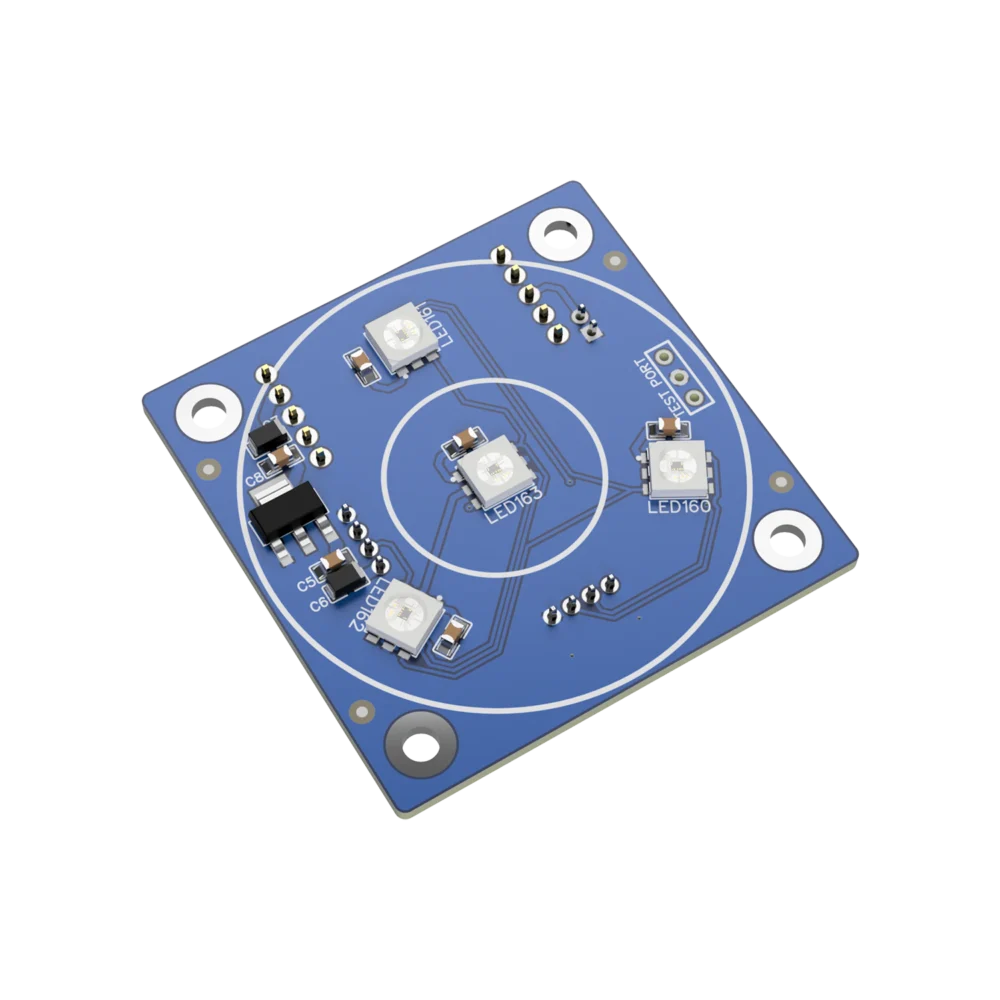

• 1 PCB pour le centre (bull et double bull).
• 1 câble de raccordement pour le centre.

Pourquoi choisir notre kit ?

• Solution unique : MM Workshop est le seul à proposer une alternative complète pour les cibles VDARTS, avec des PCB LED adaptés à Raspydarts.
• Installation plug-and-play : Pas de soudure, réutilisation des câbles et alimentation d’origine.
• Polyvalence : Connecteurs pour extensions et compatibilité avec les détecteurs de choc VDARTS.
• Fiabilité : LED haute performance avec signal de secours pour une durabilité accrue.

🇫🇷 Fabrication française de haute qualité 🇫🇷

Conçu et fabriqué dans nos ateliers en France, cet ensemble de PCB LED respecte les normes les plus strictes de qualité et de fiabilité. Chaque composant est assemblé avec soin par notre équipe, garantissant un produit 100 % made in France, synonyme de qualité et de durabilité.

Pour une alternative adaptée aux cibles Canaveral ED110, découvrez notre kit similaire : ED110 LED Ensemble 5 PCB.

Modernisez votre expérience de fléchettes dès aujourd’hui avec cet ensemble de PCB LED pour Raspydarts et plongez dans un univers d’animations lumineuses et de gameplay interactif avec Raspydarts !
