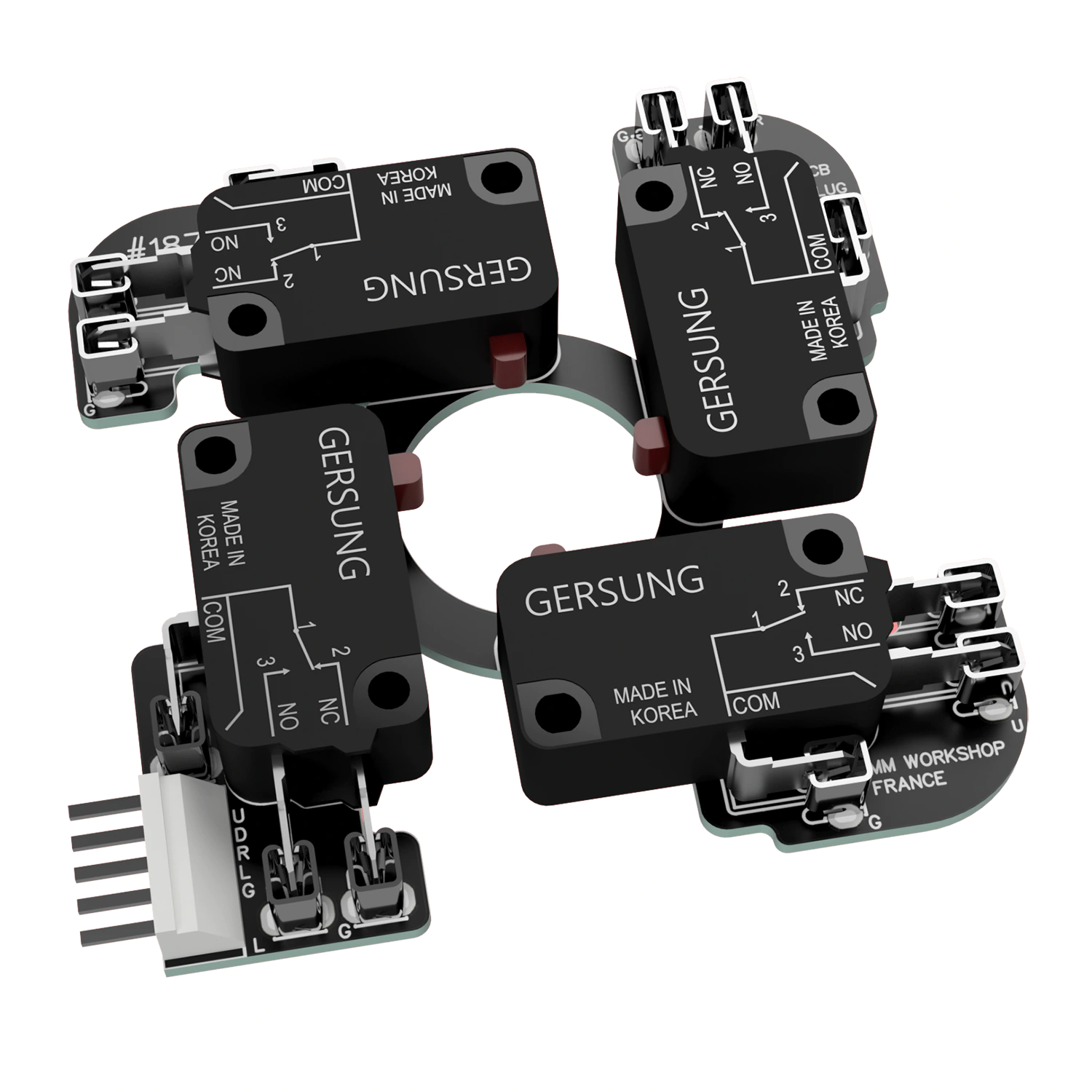

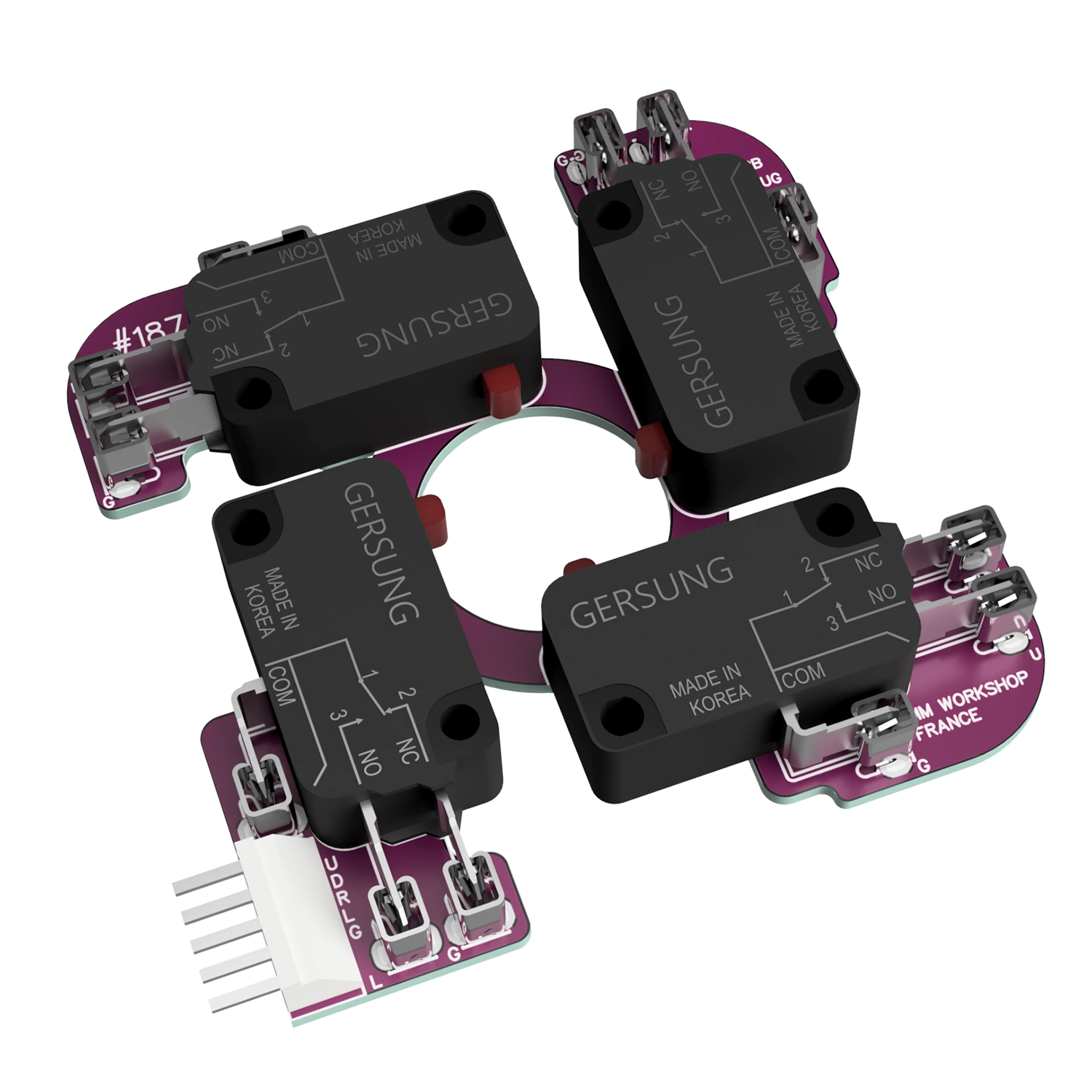

PCB joystick pour Sanwa JLF – Substitut au TP-MA

PCB de remplacement pour Joysticks SANWA Série JLF / JLX / clones à swtich amovibles et connecteur de câblage à 5 broches original Sanwa.

Remplacez facilement le PCB d’origine des joysticks Sanwa série JLF et JLX (référence TP-MA) par notre solution innovante. Contrairement au PCB Sanwa standard qui utilise des switchs OMRON V-01-3D5-A soudés, notre PCB vous permet de choisir et de connecter vos propres microswitchs grâce à des connecteurs dédiés. Plus besoin de dessouder en cas de défaillance ! Vous bénéficiez d’une flexibilité totale pour personnaliser les sensations de votre joystick.

• Compatibilité étendue : Ce PCB est conçu pour accepter une large gamme de microswitchs standards #187 / 4.8mm, avec trous de montage de 3.1mm, broche de type Omron Quick C2, circuit SPDT et SPST-NO. ! Attention SPST-NC non compatible !
• Flexibilité de choix : Choisissez vos microswitchs préférés parmi des marques réputées comme OMRON, Crouzet, Gersung, Honeywell, Cherry, etc. Vous pouvez sélectionner différentes forces d’actionnement, courses et configurations selon vos préférences de jeu.
• Maintenance facilitée : Grâce à son système de connecteurs, les switchs peuvent être retirés et remplacés indépendamment et facilement sans nécessiter de soudure. C’est la solution idéale pour les joueurs qui souhaitent un entretien simplifié.

Optimisez la performance de votre joystick avec cette solution modulaire et facilement configurable !

Avantages par rapport au PCB Sanwa TP-MA :

• Personnalisation : Le PCB d’origine est équipé de switchs soudés, limitant le choix et la maintenance. Avec ce PCB, vous avez la liberté d’installer des switchs avec différentes caractéristiques de réponse et de résistance.
• Durabilité : En cas de défaillance d’un switch, plus besoin de dessouder et ressouder ou de changé intégralement le PCB. Vous pouvez simplement débrancher et remplacer le switch défectueux sans aucun outil.

Switchs compatibles : Voici une liste non exhaustive de microswitchs testés et compatibles :

• OMRON : D3V-16-1C25, D3V-16G-1C25, D3V-16-3C24, D3V-16G-3C25, D3V-6-1C24, V-15-1C25, V-15-3C26, V-16-1C25, D2RV-G
• Autres : Microswitchs de marques telles que Crouzet, Honeywell, Gersung, Cherry, offrant des spécifications similaires.

Caractéristiques techniques des microswitchs compatibles :

• Broches : 187mil/4.8mm
• Nombre de broches : 2 ou 3
• Circuit : SPDT et SPST-NO
• Type : Omron Quick C2
• Trou de fixation 2 x 3.1mm

Pour info le microswitch d’origine Sanwa MS-0-2P est un OMRON V-01-3D5-A, donné pour un ampérage max de 1A, d’une force d’actionnement de 1.96N(200gf) et d’une pré-course de 4mm.
PCB livré sans microswitchs

Fiche technique microswitchs OMRON Série D3V : https://components.omron.com/us-en/sites/components.omron.com.us/files/datasheet_pdf/B103-E1.pdf
Fiche technique microswitchs OMROM Série V : https://mm.digikey.com/Volume0/opasdata/d220001/medias/docus/810/V_Mini_Basic_Switch.pdf
Fiche technique microswitchs OMROM Série D2RV : https://omronfs.omron.com/en_US/ecb/products/pdf/en-d2rv.pdf
