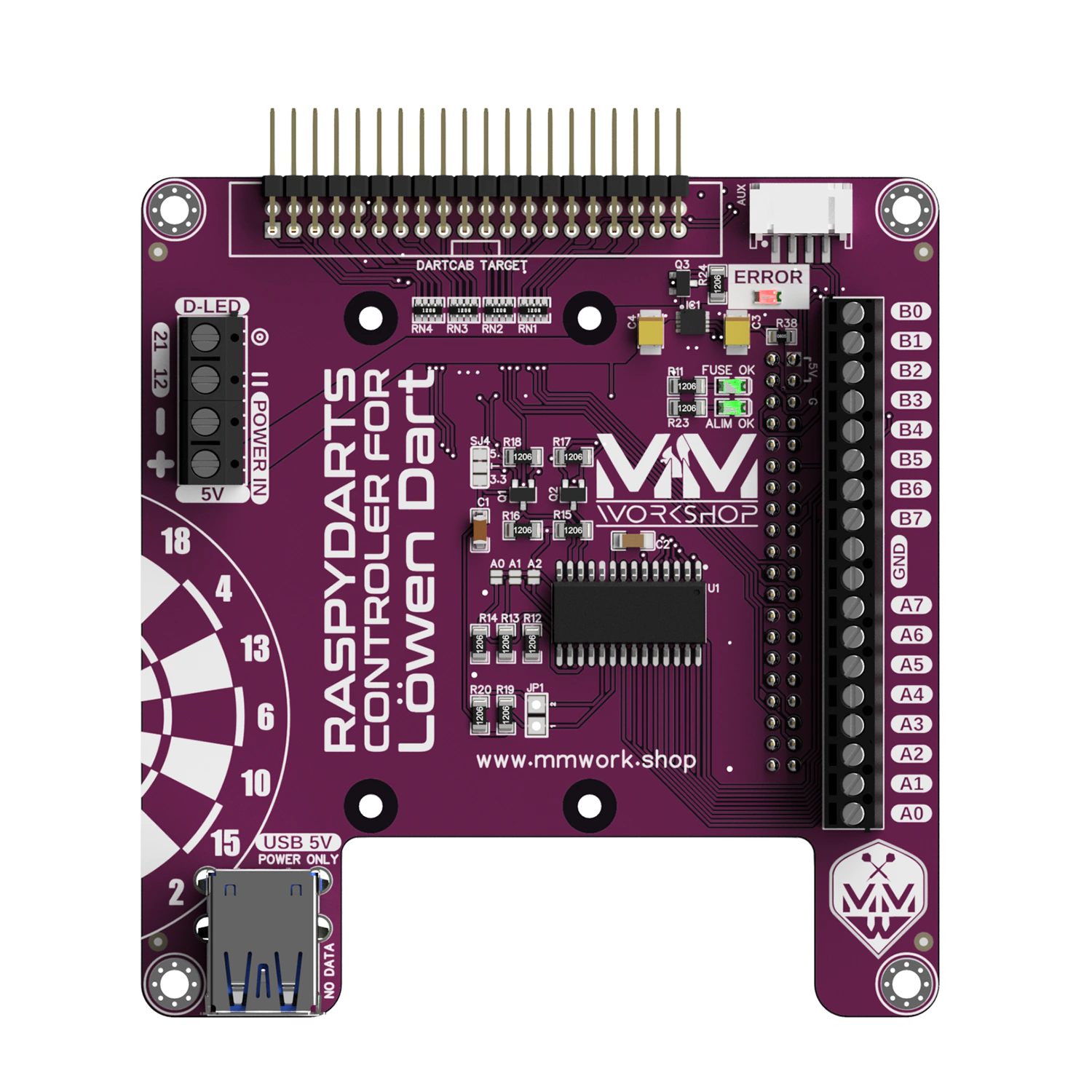

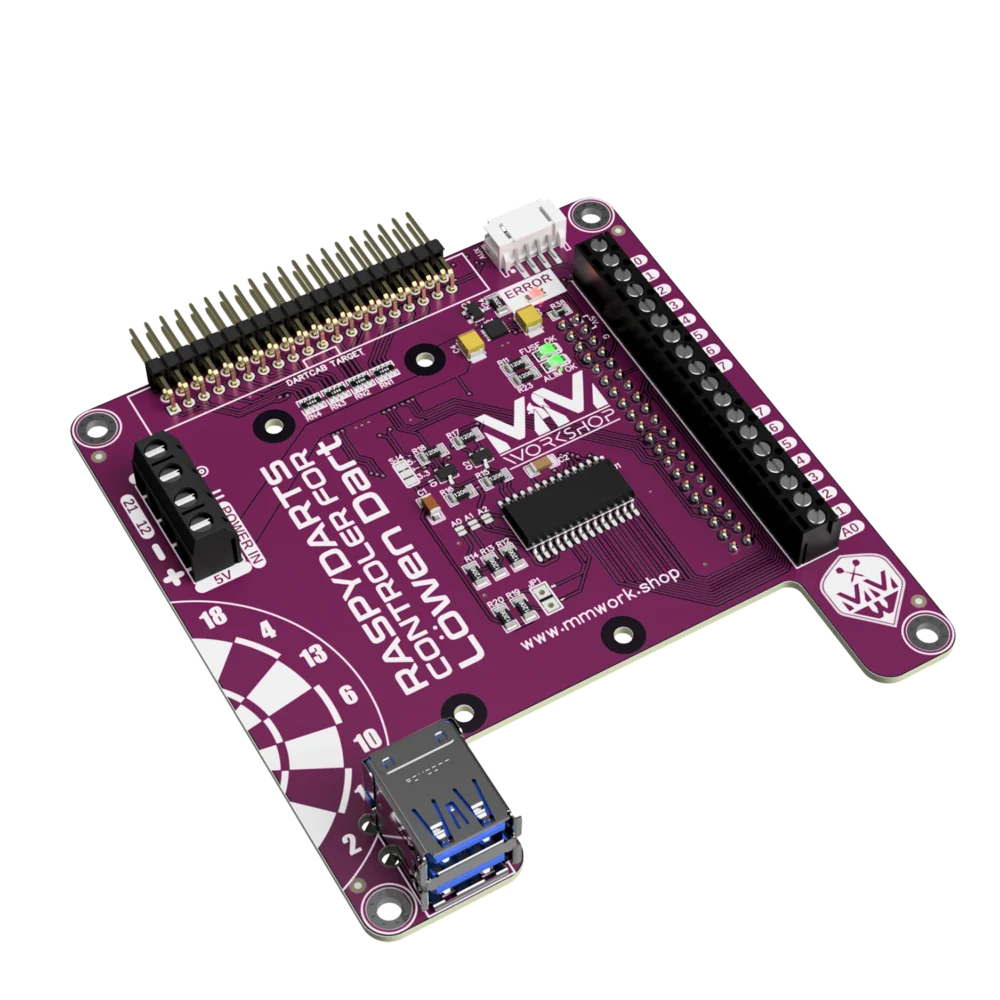

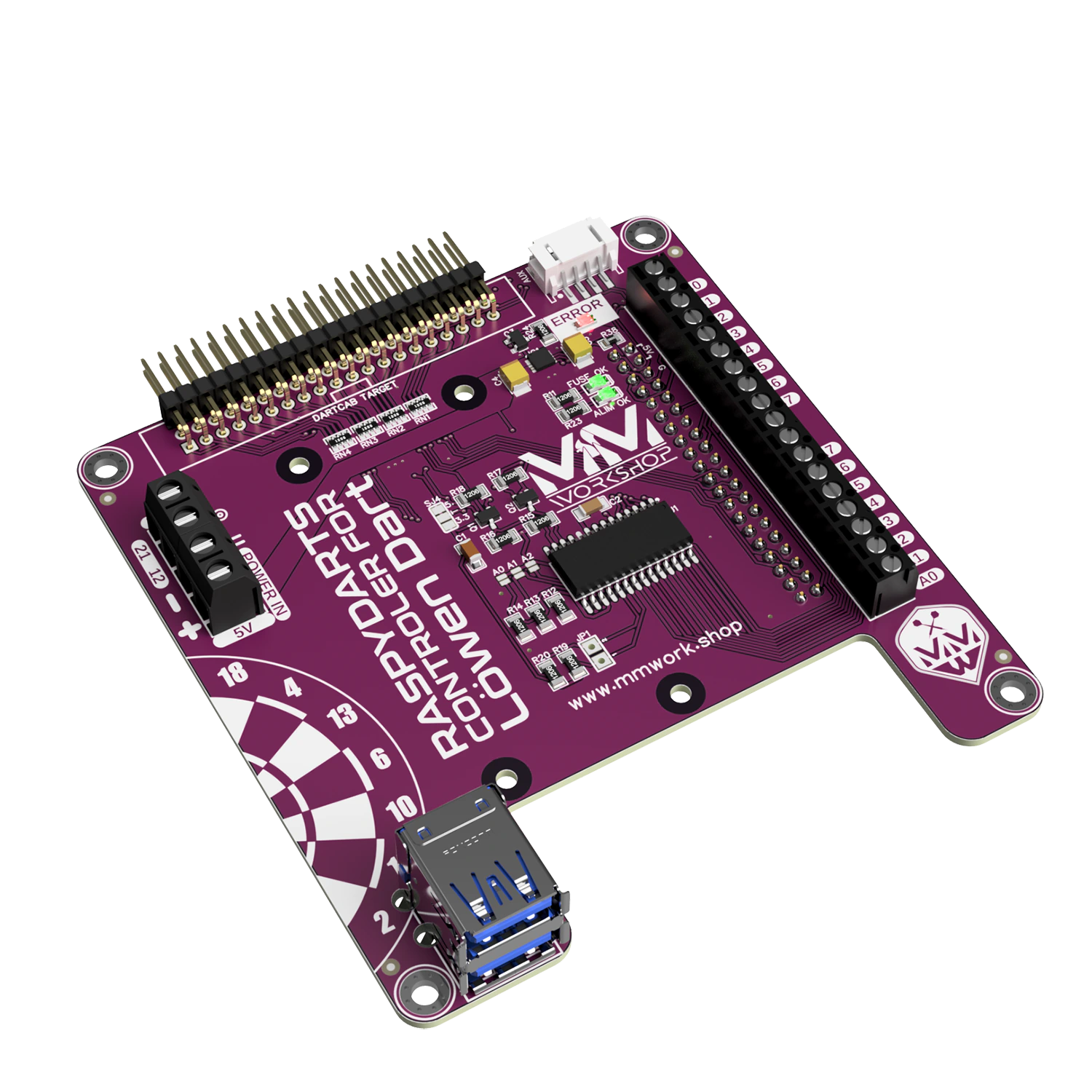

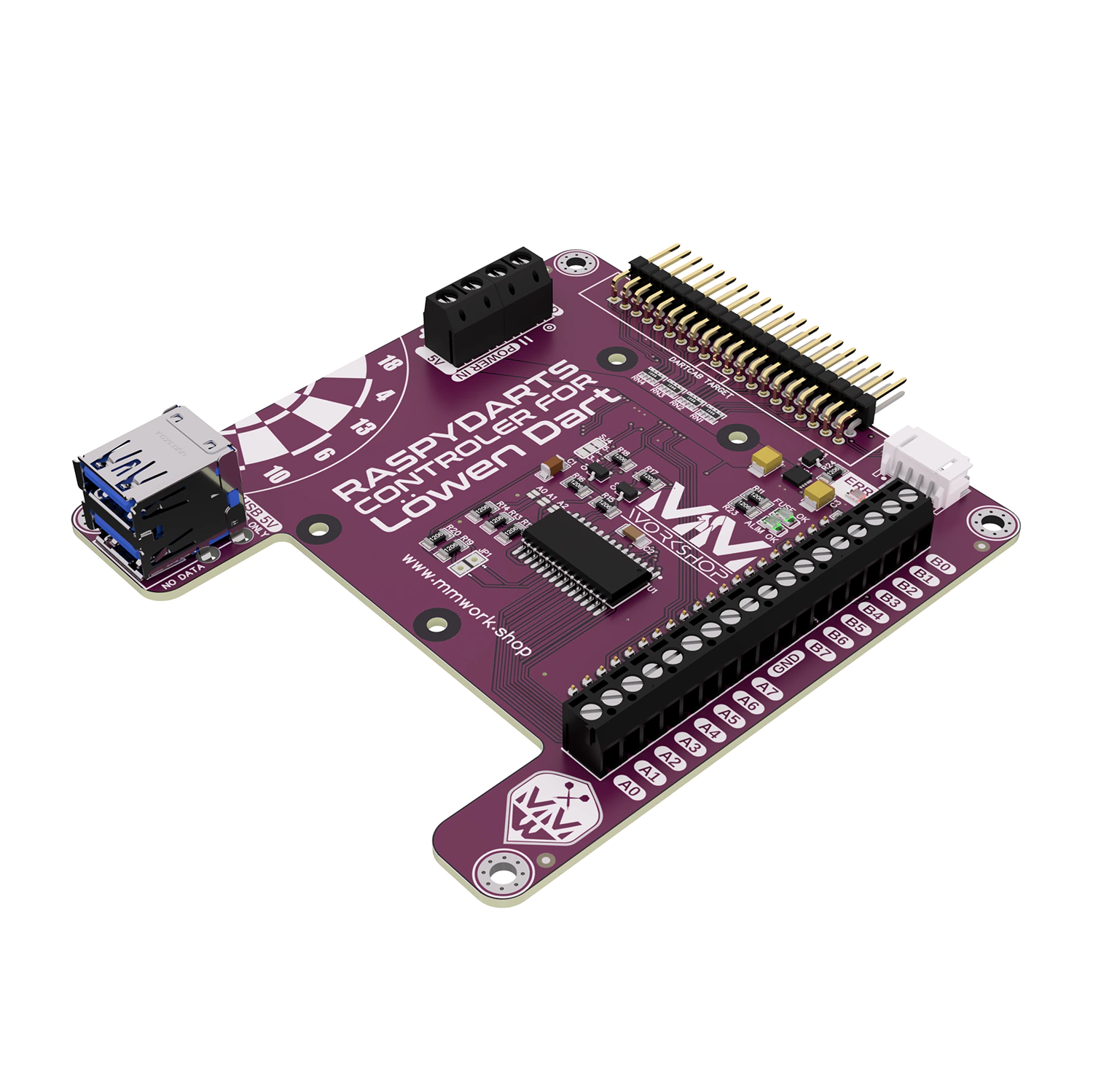

Löwen Dart Main Board Conversion

La Löwen Dart Conversion Board est une carte contrôleur et d’alimentation conçue pour moderniser les dartcabs professionnels Löwen Dart, souvent présents dans les cafés. Compatible avec les Raspberry Pi Zero/3/3 A+/4 et le logiciel RaspyDarts, cette carte permet de convertir votre ancien automate Löwen en un DartCab interactif et personnalisable. Elle remplace la carte mère d’origine des modèles à matrice 20 pins pour une utilisation exclusive avec RaspyDarts, offrant une solution fiable pour prolonger la durée de vie de votre équipement face à l’indisponibilité croissante des pièces détachées Löwen.

Couplée à un Raspberry Pi, elle gère la matrice de la cible, les boutons, les LEDs, et les accessoires (comme le laser de ligne de tir ou les toys), tout en intégrant des protections électriques avancées. Que vous soyez un exploitant de café ou un passionné de fléchettes, cette carte vous permet de revitaliser votre dartcab avec une interface moderne et des effets lumineux dynamiques.

Fonctionnalités principales

• Conversion vers RaspyDarts : Remplace la carte mère d’origine des dartcabs Löwen Dart à matrice 20 pins, pour une intégration avec RaspyDarts, un logiciel moderne offrant des jeux variés et une personnalisation poussée.
• Spécificités de la conversion : La conversion passe exclusivement par RaspyDarts, ce qui implique certaines limitations. Les afficheurs digitaux d’origine ne sont pas pris en charge par RaspyDarts. Les écrans peuvent être récupérés s’ils sont adaptables en HDMI (vérifiez la compatibilité). Les boutons d’origine peuvent être connectés, mais leurs labels ou fonctions peuvent ne pas correspondre, car RaspyDarts propose des options différentes. Si vous ne modifiez pas les boutons, un mini-clavier sans fil sera nécessaire pour naviguer dans RaspyDarts. Le monnayeur n’est pas récupérable à ce jour, bien que des évolutions futures soient possibles.
• Gestion complète : Contrôle la matrice de la cible, les boutons (jusqu’à 16 via multiplexeur I2C), les LEDs, le laser de ligne de tir, et les toys, synchronisés avec le jeu via carte additionnelle MOSFET.
• Éclairage personnalisé : Deux sorties dédiées pour les bandes LED (DATA LED).
• Protection électrique : Circuit avancé protégeant le Raspberry Pi et les composants contre les surtensions, courts-circuits, et surchauffes, avec une puce dédiée pour une réponse rapide.
• LEDs de diagnostic : Trois indicateurs lumineux : alimentation 5V en entrée,  5V stable après protection et erreur détectée.
• Montage pratique : Trous pour entretoises M2.5, compatibles avec le format Raspberry Pi Zero/3/3 A+/4.

Qu’est-ce que RaspyDarts ?

Pour ceux découvrant cette solution :
RaspyDarts est un logiciel open-source pour les cibles de fléchettes électroniques, fonctionnant sur Raspberry Pi. Il offre une interface moderne, des jeux variés (301, 501, Cricket, etc.), et la possibilité de personnaliser l’éclairage, les effets, et les accessoires (comme des lasers ou des LEDs). Si votre cible VDarts H4L est en panne, RaspyDarts, associé à la DartCab Controller Board 12 AIO et à cette carte de remplacement, vous permet de créer un DartCab fonctionnel et évolutif, bien au-delà des limitations du système VDarts d’origine.

Compatibilité

Cibles compatibles

La carte est conçue pour les dartcabs Löwen Dart équipés d’une matrice 20 pins (avec quarts sur pins 1, 2, 19, et 20), incluant :

• Löwen Royal Darts SM86
• Löwen Tournament Darts SM89, SM92, SM94
• Löwen HB6, HB8, HB9
• Löwen Cougar8
• Autres modèles Löwen à matrice 20 pins (SM90, SM96, HB10 possibles, sous réserve de vérification).

Non compatible avec les matrices 23 pins, comme :

• Löwen Quadro Dart (HB8, HB9)
• Löwen Vision Dart
• Löwen Dart 2000

Note : Vérifiez la connectique de votre matrice avant achat. La compatibilité avec SM90, SM96, et HB10 peut varier selon les versions.

Logiciel

• Fonctionne exclusivement avec RaspyDarts, offrant des jeux variés (301, 501, Cricket, etc.) et une personnalisation des effets lumineux.

Caractéristiques techniques

Alimentation et protection

• Tension : 5V (via bornier 2 positions).
• Circuit de protection avancé :
  • Protection contre les surtensions, courts-circuits, et surchauffes.
  • Puce dédiée pour une détection rapide des anomalies.
  • Protection ESD (±7 kV sur Vbus).
  • Surveillance du courant avec LEDs d’état (alimentation 5V, 5V protégé, error).

Connecteurs

• Bornier 2 positions : Alimentation 5V.
• Connecteur IDC 40P : Interface avec la matrice 20 pins de la cible Löwen Dart.
• Bornier 18 ports : Pour boutons ou modules MOS-Darts (A0-A7, B0-B7, 2xGND).
• GPIO 40 pins : Compatible Raspberry Pi Zero/3/3 A+/4.
• Double prise USB 5V : Pour routeur WiFi ou extracteur HDMI audio.
• Bornier GPIO 12, 21 : Pour LED strips, LEDs cibles, et options futures.
• Connecteur pour second module d’entrées/sorties : Extension via multiplexeur I2C.

Fonctionnalités

• Multiplexeur 16 voies : Gère 16 entrées/sorties (A0-A7, B0-B7) via I2C, configurable 3.3V/5V.
• Détection de choc : Compatible avec capteurs MM Workshop.
• Conformité : Composants ROHS, traçabilité garantie.

Pourquoi choisir la Löwen Dart Conversion Board ?

Les dartcabs Löwen Dart, emblématiques des cafés, sont réputés pour leur robustesse, mais leurs pièces d’origine sont de plus en plus rares. La Löwen Dart Conversion Board offre une solution moderne pour convertir votre automate en un DartCab piloté par RaspyDarts. Elle permet de préserver votre investissement avec une installation adaptée aux matrices 20 pins, des fonctionnalités avancées (éclairage dynamique, protection électrique, extensibilité), et une expérience de jeu personnalisée. Redonnez vie à votre dartcab et profitez d’un système fiable et évolutif.

Ressources

• Tutoriels DIY : Guides pour installer la carte et configurer RaspyDarts sur notre site.
• PCB LED compatibles : Pour un éclairage moderne (lien à venir).
• Support technique : Contactez-nous pour toute assistance.

Qualité garantie : Composants conformes ROHS, avec traçabilité et approvisionnement rigoureux.
