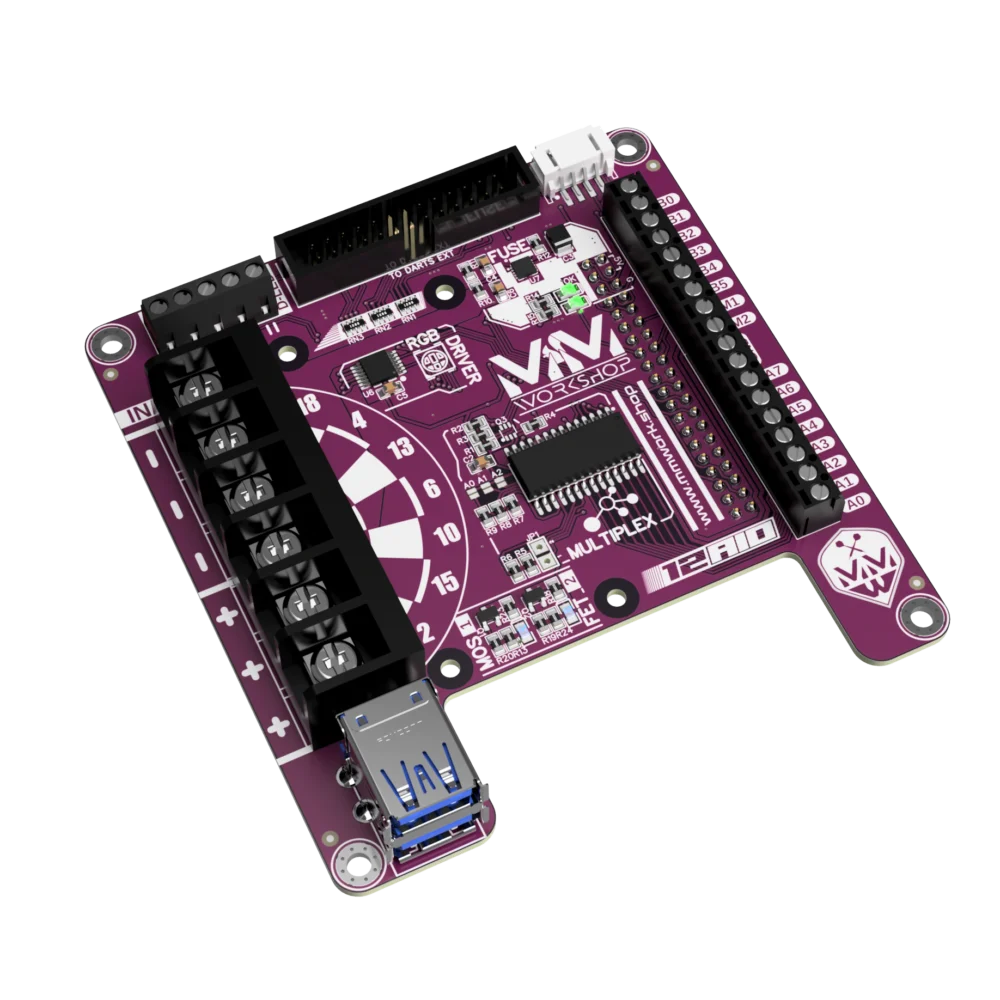

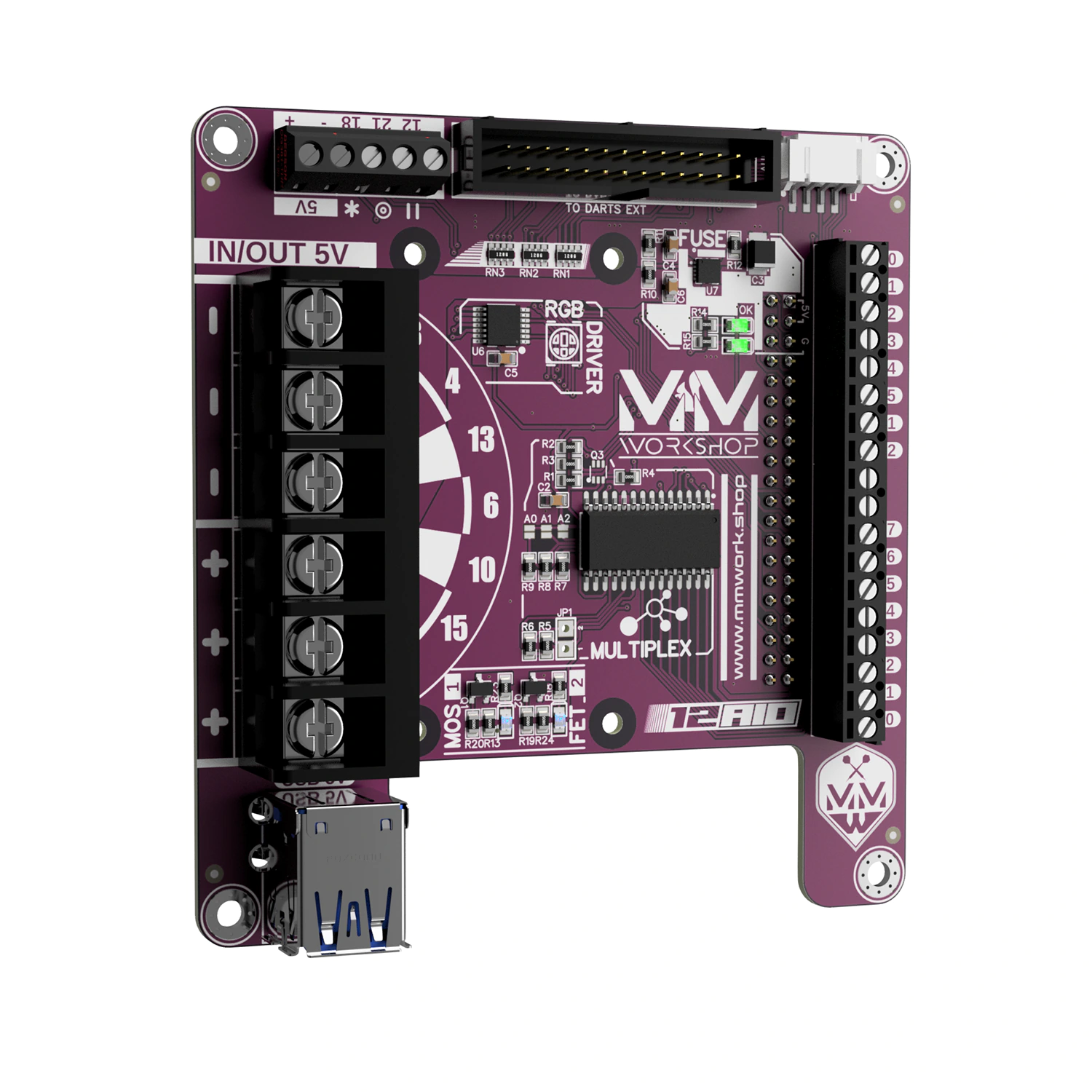

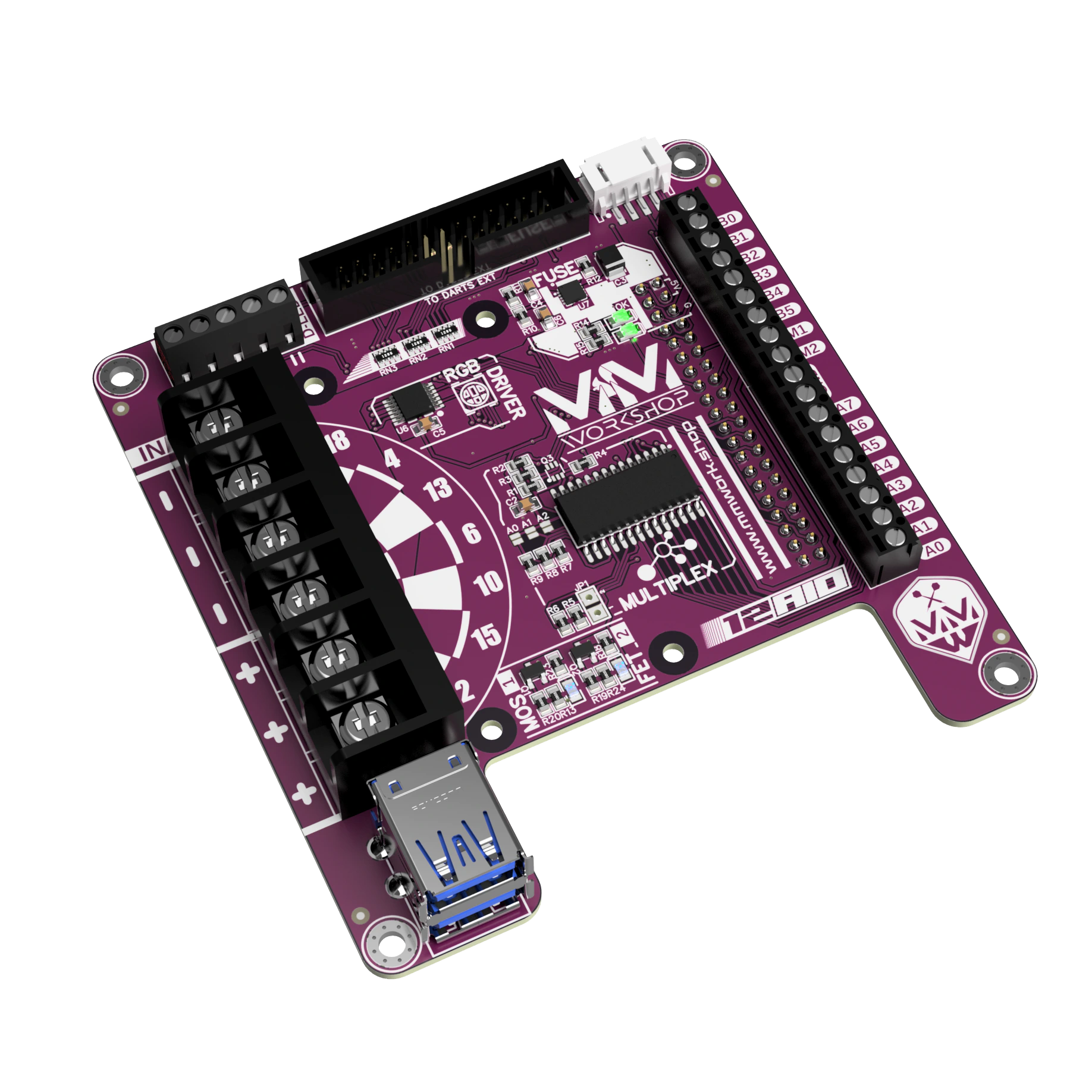

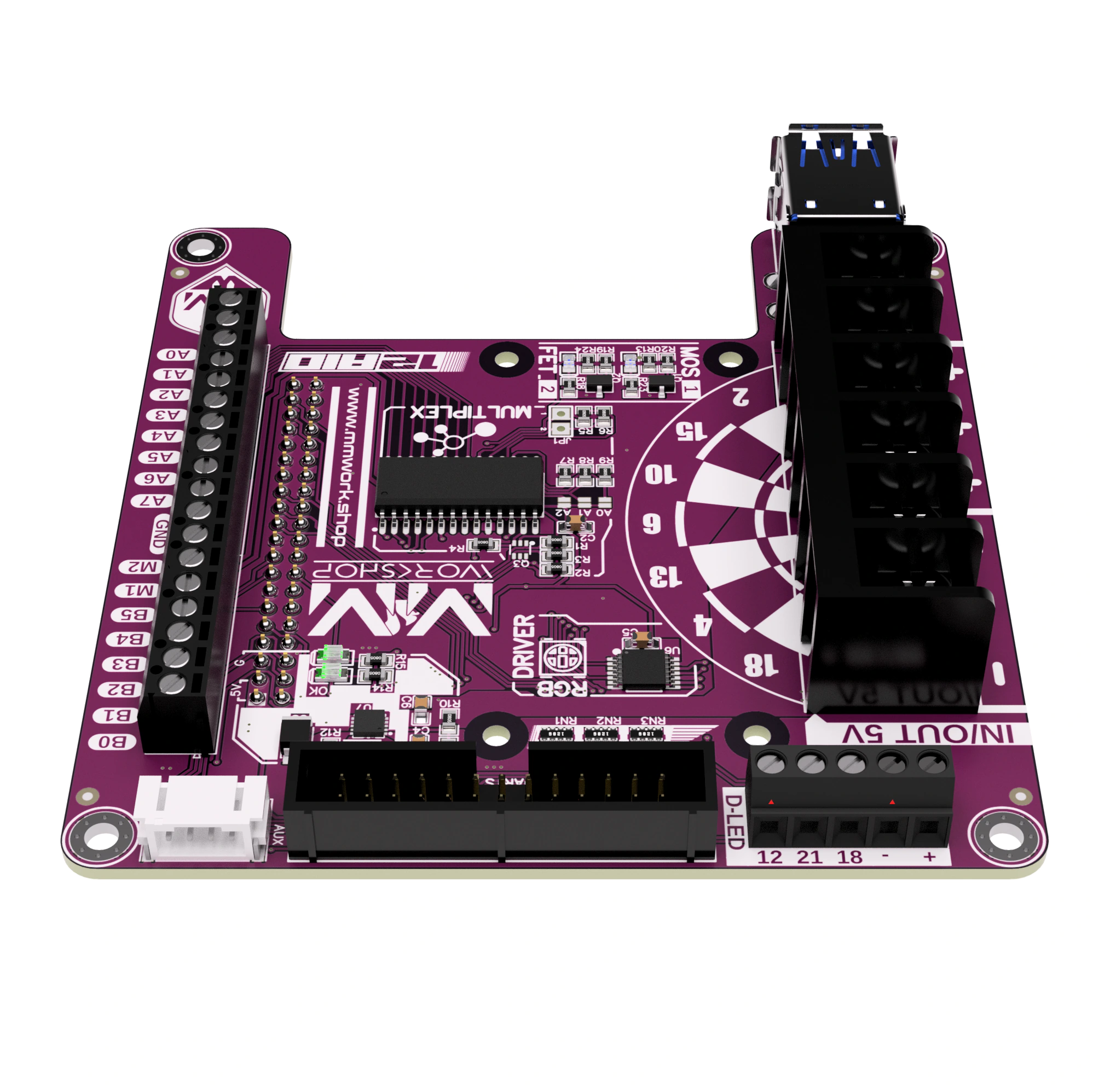

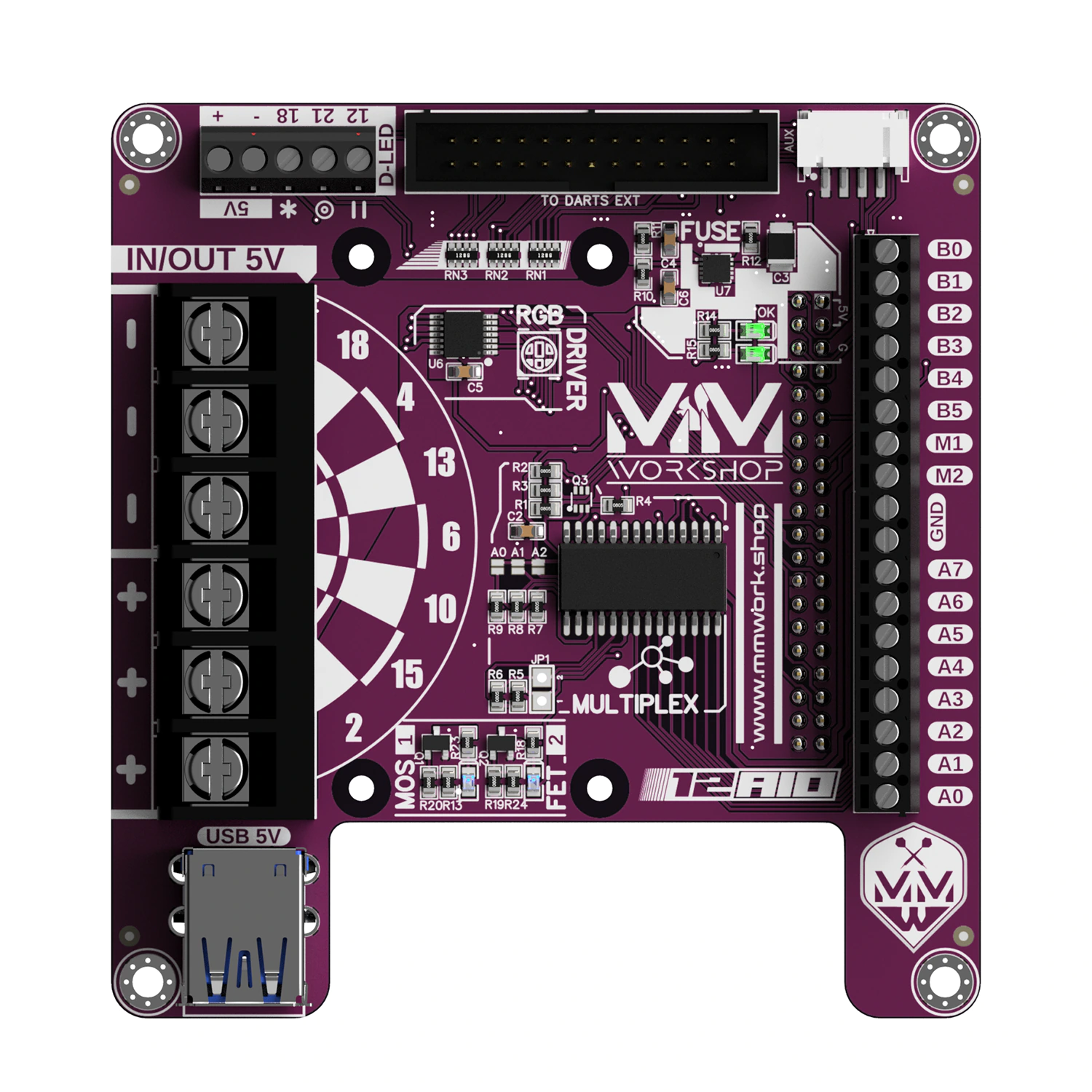

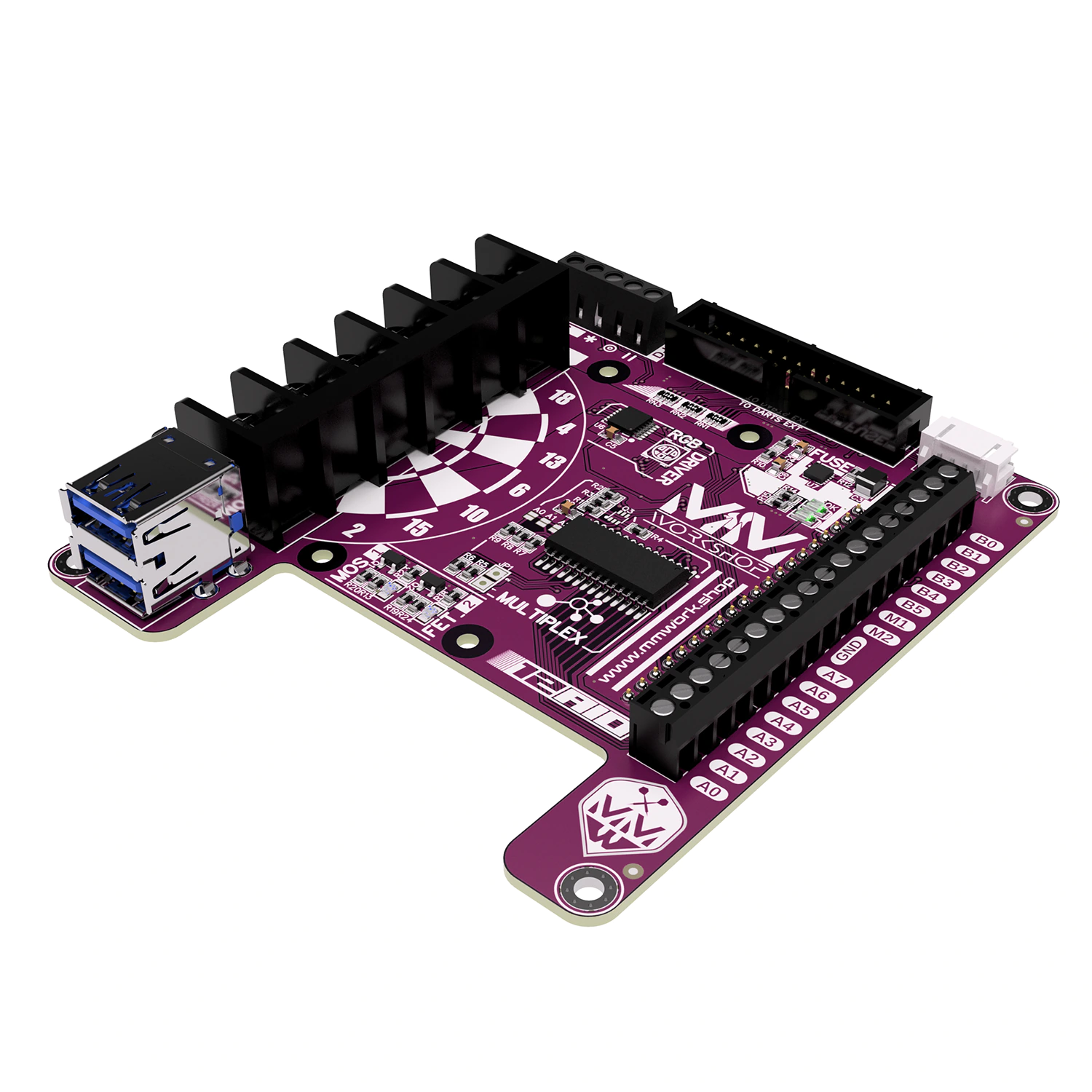

DartCab Controller Board 12 AIO

La DartCab Controller Board 12 AIO est une carte contrôleur et d’alimentation tout-en-un, conçue pour les passionnés de fléchettes électroniques souhaitant construire ou améliorer leur DartCab. Compatible avec les Raspberry Pi Zero/3/3 A+/4 et le logiciel RaspyDarts, cette nouvelle version intègre des améliorations majeures pour une expérience de jeu plus fluide, polyvalente et sécurisée. Elle prend en charge un large éventail de cibles (Décathlon Canaveral ED110, VDarts, Granboard, et bien d’autres) et offre une gestion simplifiée des accessoires comme les LEDs, boutons, lasers ou toys.

Grâce à son design All In One (AIO), elle centralise l’alimentation et le contrôle des composants, tout en ajoutant de nouvelles fonctionnalités comme la détection de chocs, des boutons déportés, et une connectivité enrichie. Que vous soyez un bricoleur débutant ou un expert, cette carte rend la création d’un DartCab interactif et personnalisé plus accessible que jamais.

Nouveautés et améliorations

• Design Tout-en-Un (AIO) : Intègre deux rails d’alimentation MOSFET (1A chacun) pour alimenter directement LEDs, lasers ou toys, plus un troisième rail via une carte additionnelle (ETX AIO ou VDarts). Fini les modules externes complexes !
• Compatibilité étendue : Connectez facilement des cibles Décathlon, VDarts, Granboard, et autres modèles compatibles, pour une flexibilité maximale.
• Connectivité enrichie : La nappe d’interconnexion passe à 26 voies (contre 20 auparavant), permettant plus de données et de fonctions, comme la détection des fléchettes manquées (capteur de choc), le contrôle de boutons déportés, ou des commandes MOSFET avancées.
• Protection électrique optimisée : Une nouvelle puce de protection remplace l’ancienne, offrant une réponse plus rapide aux surtensions, une meilleure gestion des courts-circuits, et une détection précise des anomalies, pour une sécurité accrue de votre Raspberry Pi et des composants.
• Sortie LED supplémentaire : Une troisième sortie dédiée pour les bandes LED, pour des effets lumineux encore plus dynamiques synchronisés avec le jeu.
• Contrôleur RGB intégré : Une nouvelle puce électronique dédiée traite et améliore le signal des LEDs RGB, assurant des transitions de couleurs plus fluides et un contrôle précis, idéal pour personnaliser l’éclairage de votre DartCab.
• Extension simplifiée : Un connecteur supplémentaire permet d’ajouter un second module d’extension d’entrées/sorties, pour encore plus de boutons ou capteurs si besoin.
• Détection de chocs avancée : Intègre un routage interne pour la détection des fléchettes manquées, via un capteur à accéléromètre ou un mécanisme bille/ressort sur carte ETX, pour un suivi précis des lancers.

Caractéristiques techniques

Alimentation et protection

• Tension : 5V
• Circuit de protection avancé pour le Raspberry Pi et les composants :
  • Protection contre les surtensions, courts-circuits, et températures élevées.
  • Détection rapide des anomalies avec arrêt automatique.
  • Protection ESD (jusqu’à ±7 kV sur Vbus).
  • Courant jusqu’à 5A.
  • Surveillance continue du courant et LED d’état pour diagnostics (alimentation, 5V OK ou erreur).
• Deux rails MOSFET intégrés (1A chacun) pour alimenter LEDs, lasers ou toys, plus un troisième via carte additionnelle.

Connectivité

• Multiplexeur 16 voies : Gère 16 entrées/sorties (A0 à A7, B0 à B7) pour boutons, LEDs ou toys, via une interface I2C rapide (configurable 3.3V/5V).
• Connecteurs :
  • Bornier 6 positions pour alimentation 5V (3xGND + 3x5V).
  • Bornier 18 ports pour boutons ou modules MOS-Darts (A0-A7, B0-B7, 2xGND).
  • Connecteur IDC 26 voies pour cibles (ED110 Darts ETX, Multi Darts ETX, VDarts, Granboard, etc.).
  • GPIO 40 pins pour Raspberry Pi Zero/3/3 A+/4.
  • Double prise USB 5V pour routeur WiFi ou extracteur HDMI audio.
  • Bornier GPIO 12, 21, 18 pour LED strips, LEDs cibles, et options futures.
  • Connecteur PH2.0/STEMMA pour extensions.
  • Connecteur pour second module d’entrées/sorties (MCP23017).

Fonctionnalités

• Contrôle interactif : Pilotez les LEDs, le laser de ligne de tir, et les toys (effets lumineux ou sonores) en temps réel avec le logiciel RaspyDarts, grâce à deux rails MOSFET intégrés (1A chacun) et un troisième rail optionnel via une carte additionnelle (ETX AIO ou VDarts).
• Éclairage personnalisé : Trois sorties dédiées pour les LEDs cible et stripLED (DATA LED) permettent des effets lumineux dynamiques, synchronisés avec le jeu. Une puce électronique spécialisée de gestion des signaux RGB améliore la précision des couleurs et la fluidité des transitions, pour un rendu visuel net et réactif.
• LEDs de diagnostic : Deux indicateurs lumineux pour un suivi clair : une LED pour l’alimentation 5V en entrée, et une LED pour confirmer la sortie 5V stable après la protection eFuse.
• Montage pratique : Trous pour entretoises M2.5, alignés avec le format des Raspberry Pi Zero/3/3 A+/4, pour une installation stable et simplifiée.

Compatibilité

• Nécessite une carte ETX compatible 12AIO, ou équivalent pour cibles spécifiques (VDarts, Granboard, Décathlon, etc.).
• Fonctionne avec le logiciel RaspyDarts pour une expérience de jeu interactive.

Pourquoi choisir la DartCab Controller Board 12 AIO ?

Cette carte est conçue pour simplifier la création de votre DartCab tout en offrant des performances de pointe. Les nouveaux rails MOSFET intégrés et la compatibilité avec de nombreuses cibles vous permettent de personnaliser votre setup sans complications. La protection électrique avancée garantit la sécurité de votre équipement, tandis que les nouvelles fonctions (détection de chocs, contrôle RGB, connectivité étendue) enrichissent l’expérience de jeu. Que vous souhaitiez un DartCab lumineux, interactif ou évolutif, la 12 AIO est la solution idéale.

Ressources

• Tutoriels DIY : Découvrez nos guides pour construire votre DartCab sur notre site.
• Installation et câblage : Consultez nos instructions détaillées pour connecter la carte et configurer RaspyDarts.
• Support technique : Contactez-nous pour toute question ou assistance.

Composants de qualité : Conforme ROHS, avec traçabilité et approvisionnement rigoureux pour une fiabilité optimale.

Note : La DartCab Controller Board 12 AIO est une nouvelle version complémentaire à la version actuelle, qui reste disponible à la vente.
