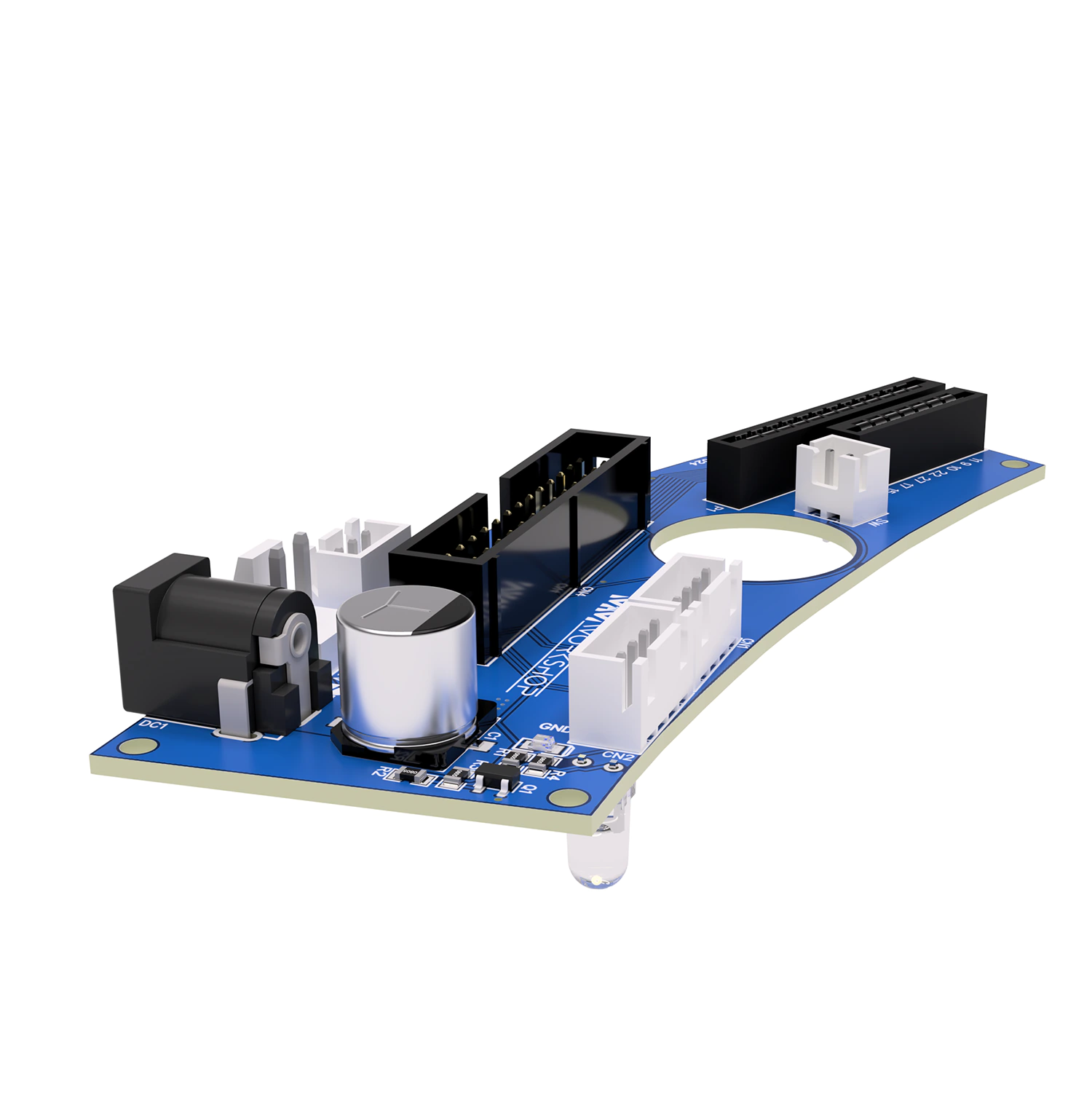

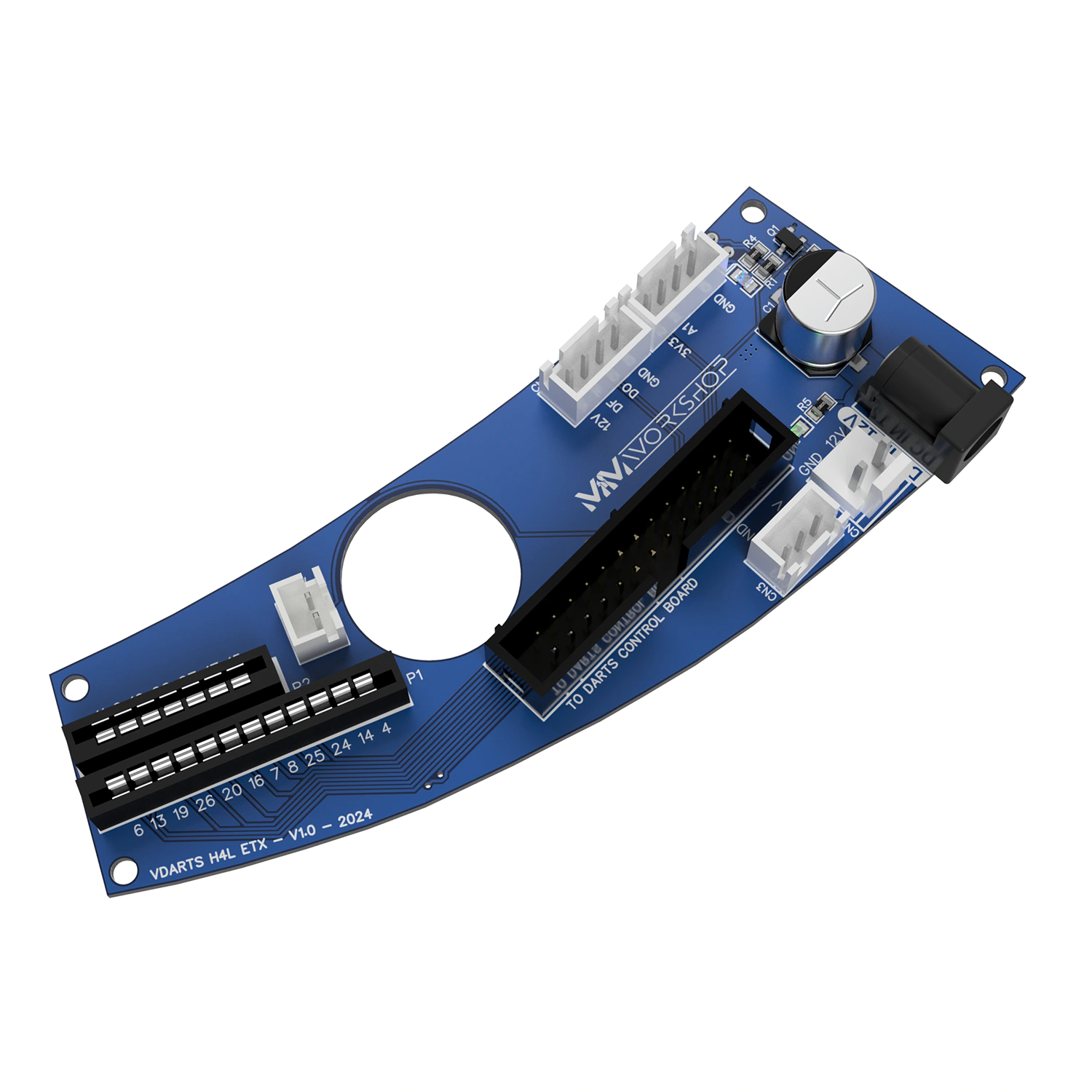

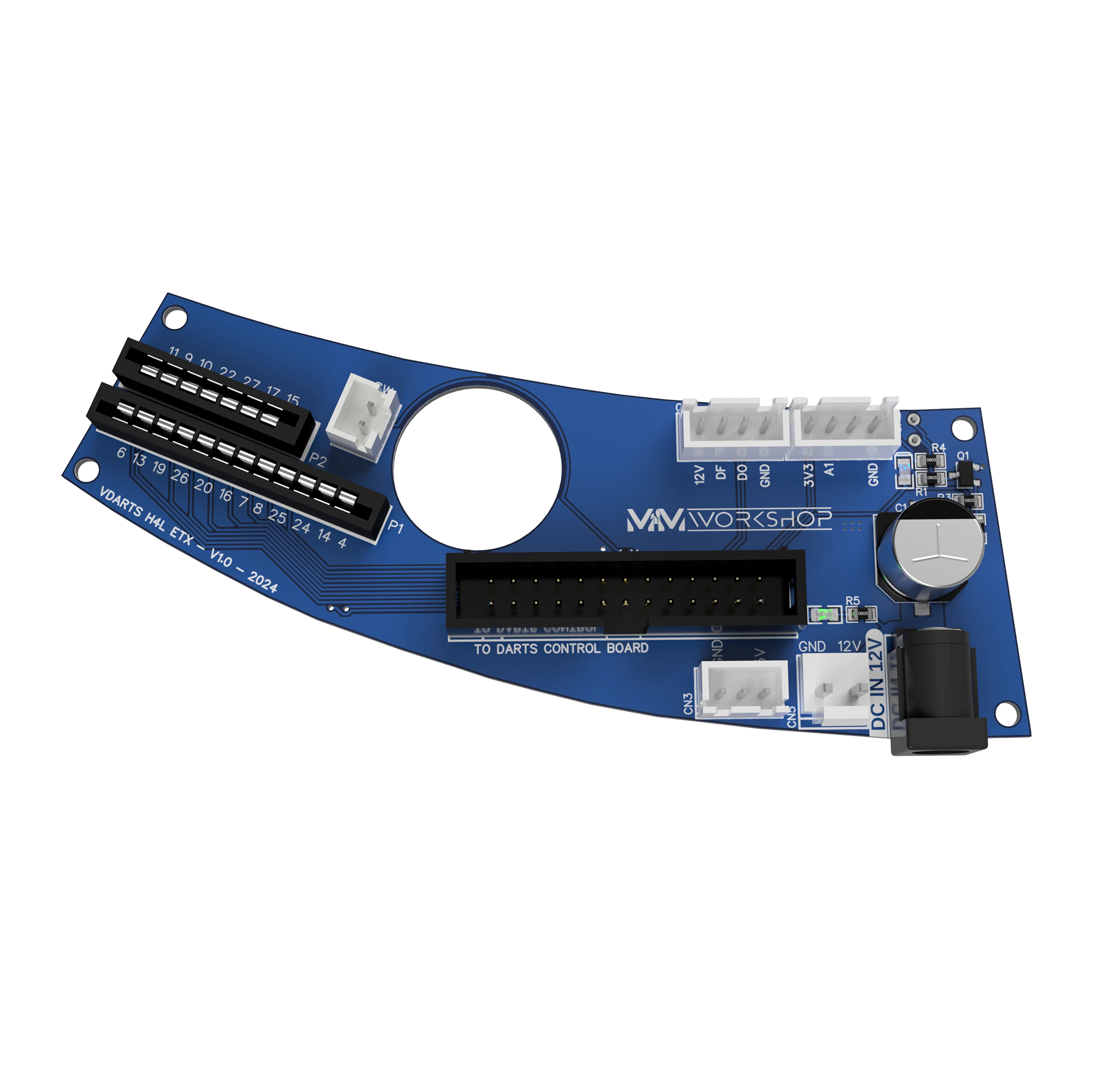

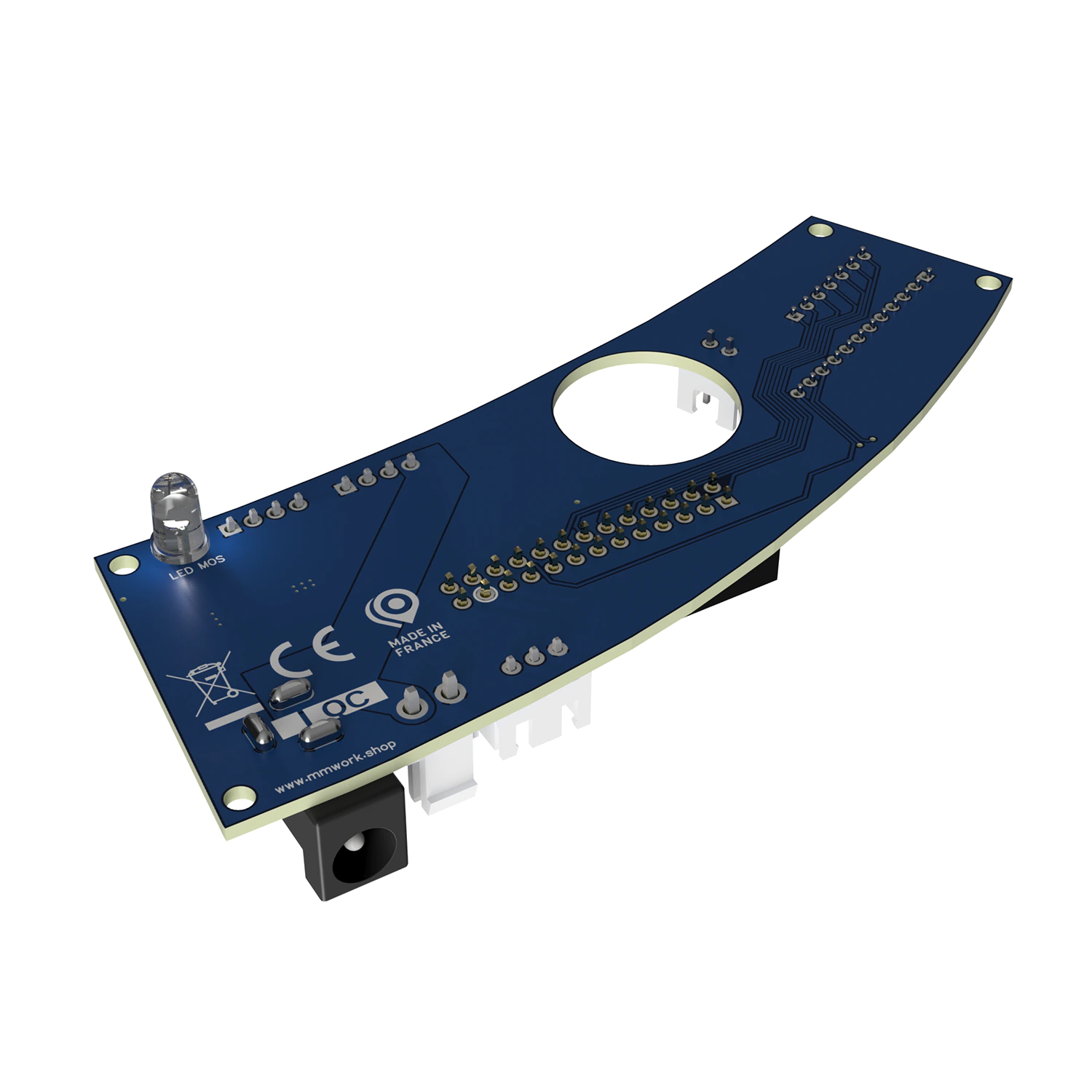

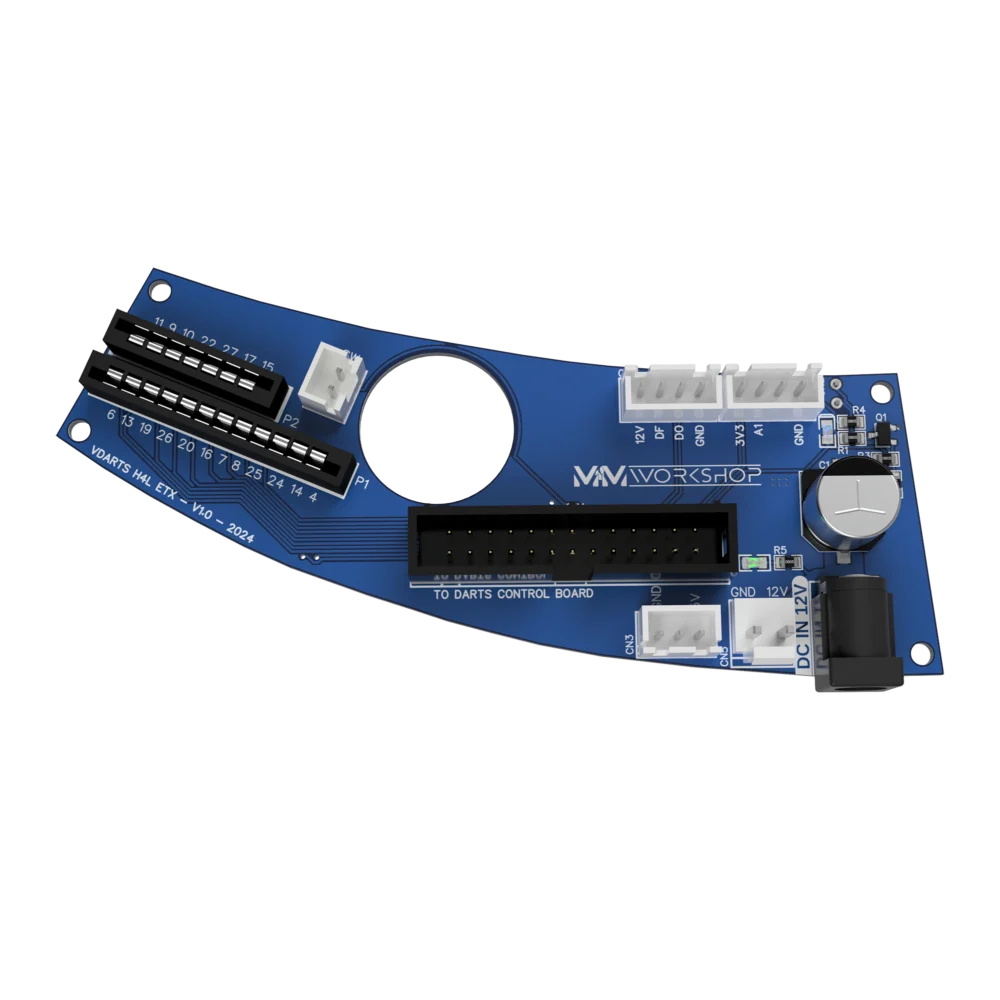

VDarts H4L ETX Replacement Board

La VDarts H4L Replacement Board est une carte de remplacement conçue spécifiquement pour les propriétaires d’une cible de fléchettes électroniques VDarts H4L dont la carte mère d’origine est défectueuse ou ceux désireux de changer de système. C’est la seule alternative disponible sur le marché pour redonner vie à votre cible, en la convertissant pour une utilisation avec le logiciel RaspyDarts et la DartCab Controller Board 12 AIO (vendue séparément).

Attention : Cette carte n’intègre pas le système d’origine de la cible VDarts H4L (logiciel, scores, jeux, multijoueur vdarts en ligne). Elle permet uniquement de convertir votre cible pour fonctionner avec RaspyDarts, un logiciel moderne et personnalisable, sur un Raspberry Pi. Couplée à la DartCab Controller Board 12 AIO, elle vous permet de remplacer le système de jeux, ou de sauver votre investissement en cas de panne et en transformant votre cible en un DartCab interactif, même face à la pénurie des pièces détachées VDarts.

Qu’est-ce que RaspyDarts ?

Pour ceux découvrant cette solution :
RaspyDarts est un logiciel open-source pour les cibles de fléchettes électroniques, fonctionnant sur Raspberry Pi. Il offre une interface moderne, des jeux variés (301, 501, Cricket, etc.), et la possibilité de personnaliser l’éclairage, les effets, et les accessoires (comme des lasers ou des LEDs). Si votre cible VDarts H4L est en panne, RaspyDarts, associé à la DartCab Controller Board 12 AIO et à cette carte de remplacement, vous permet de créer un DartCab fonctionnel et évolutif, bien au-delà des limitations du système VDarts d’origine.

Fonctionnalités principales

La VDarts H4L Replacement Board agit comme une interface entre votre cible VDarts H4L et un Raspberry Pi, via la DartCab Controller Board 12 AIO (obligatoire, disponible ici). Voici ce qu’elle offre :

• Récupération des contacts fléchettes : Détecte chaque impact de fléchette sur la cible et transmet les données au Raspberry Pi pour un suivi précis des scores via RaspyDarts.

• Compatibilité avec le détecteur de choc : Prend en charge le détecteur de chocs d’origine (MissDart) ou un modèle compatible fabriqué par MM Workshop, pour enregistrer les lancers manqués.

• Bouton “Joueur Suivant” : Conserve la fonction du bouton d’origine pour passer au joueur suivant dans RaspyDarts.

• Alimentation simplifiée : Compatible avec l’alimentation 12V d’origine de la cible (connecteur 2 mm/6.2 mm, 5A) et un connecteur VH 2P 12V pour une intégration fluide.

• Éclairage LED personnalisé : Inclut un rail MOSFET intégré pour alimenter la LED “Joueur Suivant”.

• Polyvalence : Compatible avec les matrices des cibles VDarts H2, H3, H4, H2L, H3L, H4L, et Mini (mais les trous de fixation sont spécifiques à la H4L).

Important : Les LEDs d’origine VDarts H2L,H3L, H4L et Mini ne sont pas compatibles avec RaspyDarts. Les LEDs VDarts utilisent une technologie à cathode/anode commune (groupes de LEDs contrôlés par une seule puce), alors que RaspyDarts nécessite des LEDs adressables individuellement (comme les WS2812B, avec une puce intégrée par LED). Une réécriture complète du logiciel serait nécessaire pour supporter les LEDs d’origine, ce qui n’est pas réalisable. Heureusement, MM Workshop propose des PCB LED compatibles pour un éclairage moderne et personnalisé.

Caractéristiques techniques

Rôle

• Interface entre la matrice de la cible VDarts et la DartCab Controller Board 12 AIO.

• Transmet les données des impacts de fléchettes et des accessoires au Raspberry Pi via une nappe IDC 26 voies.

• Gère l’alimentation et les signaux pour les LEDs, le bouton “Joueur Suivant”, et le détecteur de choc.

Connecteurs

• 2 connecteurs matrice cible : 12 + 7 contacts, compatibles avec les modèles VDarts H2, H3, H4, H2L, H3L, H4L, Mini.

• Connecteur IDC 26P : Relie la carte à la DartCab Controller Board 12 AIO pour une transmission rapide des données.

• Connecteur bouton “Joueur Suivant” : Branchement direct du bouton d’origine.

• Connecteur PCB LED : Compatible avec les PCB LED RaspyDarts de MM Workshop.

• Connecteur accessoires : Pour détecteur de choc (MissDart) ou autres options futures.

• Connecteur d’alimentation 12V : Compatible avec l’alimentation d’origine (2 mm/6.2 mm, 5A).

• Connecteur VH 2P 12V : Pour une alimentation supplémentaire ou alternative.

Compatibilité

• Cible : Conçue pour la VDarts H4L (fixations spécifiques), mais la matrice est compatible avec H2, H3, H4, H2L, H3L, H4L, Mini.

• Logiciel : Fonctionne exclusivement avec RaspyDarts.

• Carte contrôleur : Nécessite la DartCab Controller Board 12 AIO (lien).

• LEDs : Compatible uniquement avec les PCB LED RaspyDarts de MM Workshop (lien).

Montage

• Trous de fixation spécifiques à la VDarts H4L pour un remplacement direct de la carte mère d’origine.

• Installation simple avec les connecteurs d’origine (alimentation, bouton, matrice).

Pourquoi choisir la VDarts H4L Replacement Board ?

Face à l’incertitude entourant VDarts et l’indisponibilité des pièces détachées, cette carte est une solution unique pour les propriétaires d’une cible H4L en panne. Plutôt que de remplacer votre cible, vous pouvez la transformer en un DartCab moderne avec RaspyDarts, offrant des jeux variés, un éclairage personnalisé, et une expérience évolutive. La compatibilité avec les composants d’origine (alimentation, bouton, détecteur de choc) et les PCB LED de MM Workshop garantit une transition fluide, tout en exploitant la puissance de la DartCab Controller Board 12 AIO.

Ressources

• Tutoriels DIY : Découvrez comment installer la carte et configurer RaspyDarts sur notre site.

• Achat de la DartCab Controller Board 12 AIO : Obligatoire pour faire fonctionner la carte (lien).

• PCB LED compatibles : Pour un éclairage personnalisé (lien).

• Support technique : Contactez-nous pour toute question ou assistance.

Qualité garantie : Composants conformes ROHS, avec traçabilité et approvisionnement rigoureux pour une fiabilité optimale
