Adaptateur PH2.0 RGB Brook Qanba GP2040-CE CN

L’Adaptateur PH2.0 RGB Brook Qanba GP2040-CE CN est un PCB compact conçu pour garantir la compatibilité de nos modules LED « Arcade LED » RGB pour boutons d’arcade avec des cartes de contrôle comme les Brook Fighting Board équipées d’un connecteur RGB LED ou les cartes chinoises GP2040-CE RP2040 Advanced Breakout Board v5.6 (et versions antérieures). Cet adaptateur est essentiel pour éviter tout dommage aux modules Arcade LED dû à des différences dans le câblage des broches des connecteurs PH2.0.

Pourquoi cet adaptateur est-il nécessaire ?

Bien que les connecteurs PH2.0 des cartes Brook et GP2040-CE chinoises semblent identiques, l’ordre des broches (pinout) peut varier. Une connexion incorrecte sans cet adaptateur risque d’endommager vos PCB Arcade LED RGB en raison d’un mauvais branchement des signaux (5V, GND, données). Cet adaptateur résout ce problème en alignant correctement les broches pour une connexion sûre et fiable.

Caractéristiques principales :

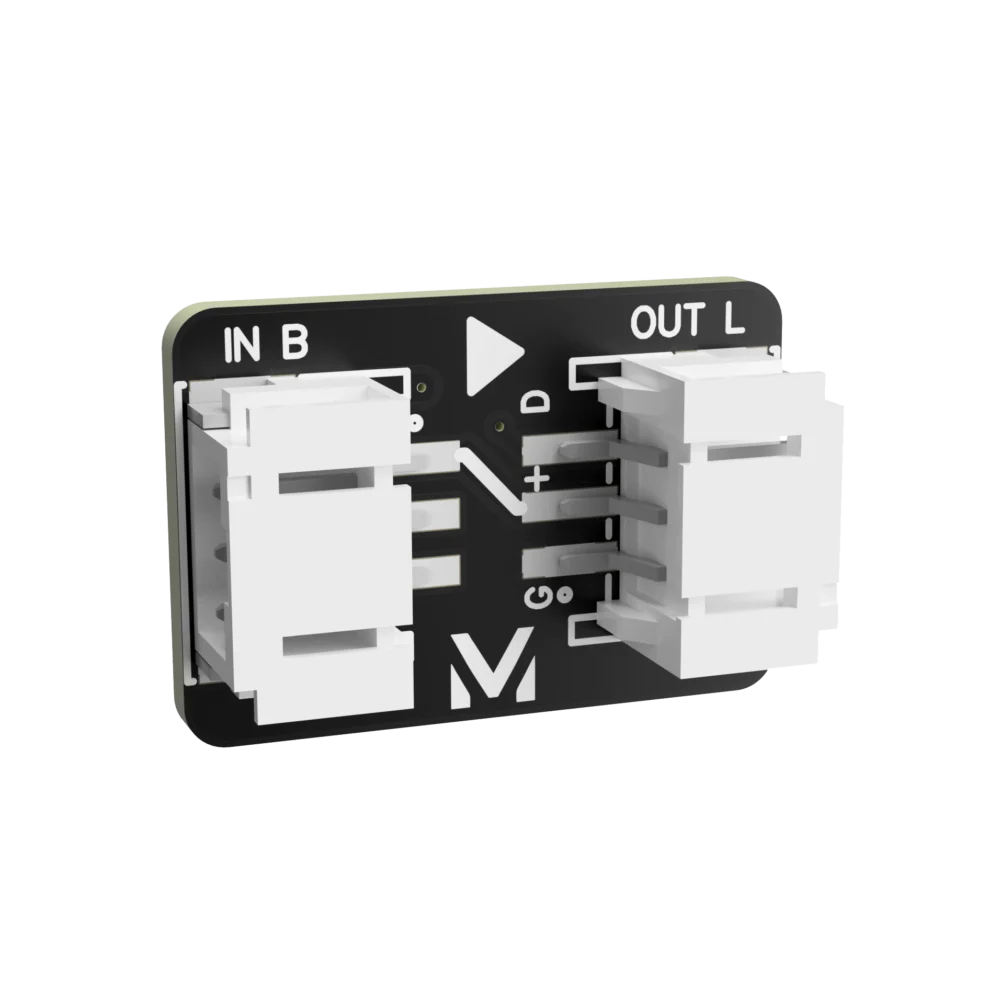

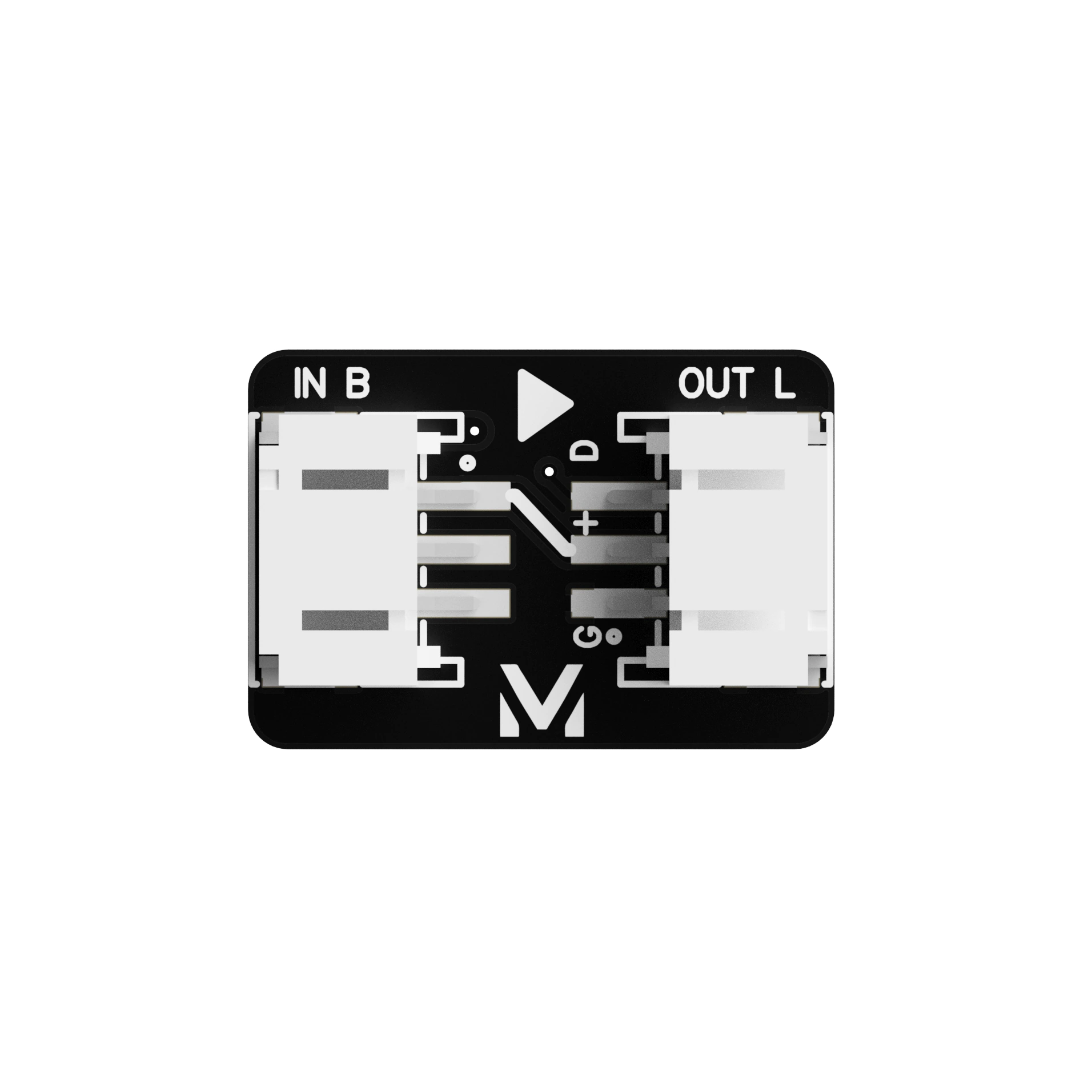

• Connectivité sécurisée : Équipé de deux connecteurs PH2.0 3P, il permet une connexion précise entre nos PCB Arcade LED RGB et les cartes Brook ou GP2040-CE chinoises (vérifiez l’ordre des pins pour les versions antérieures à v5.6).

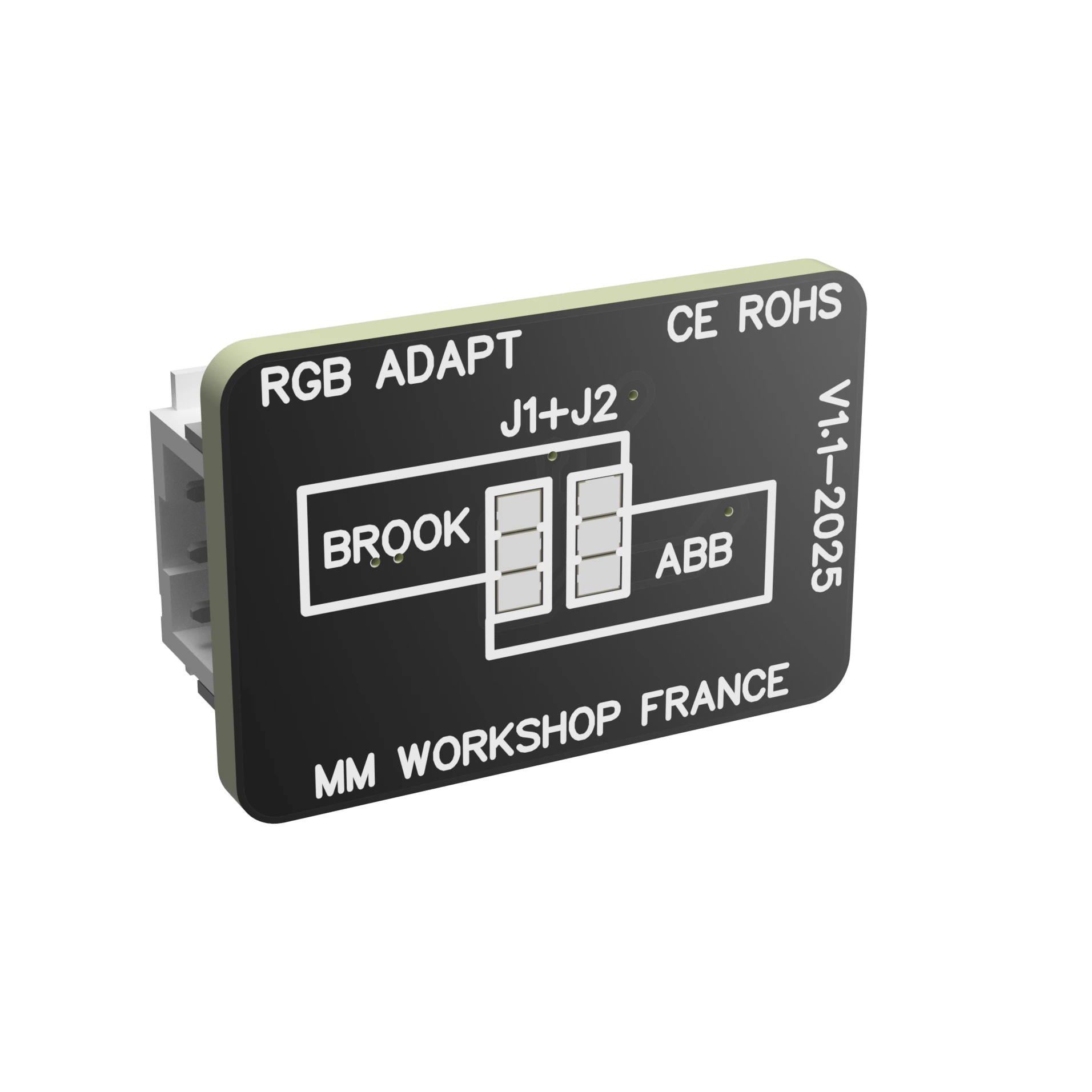

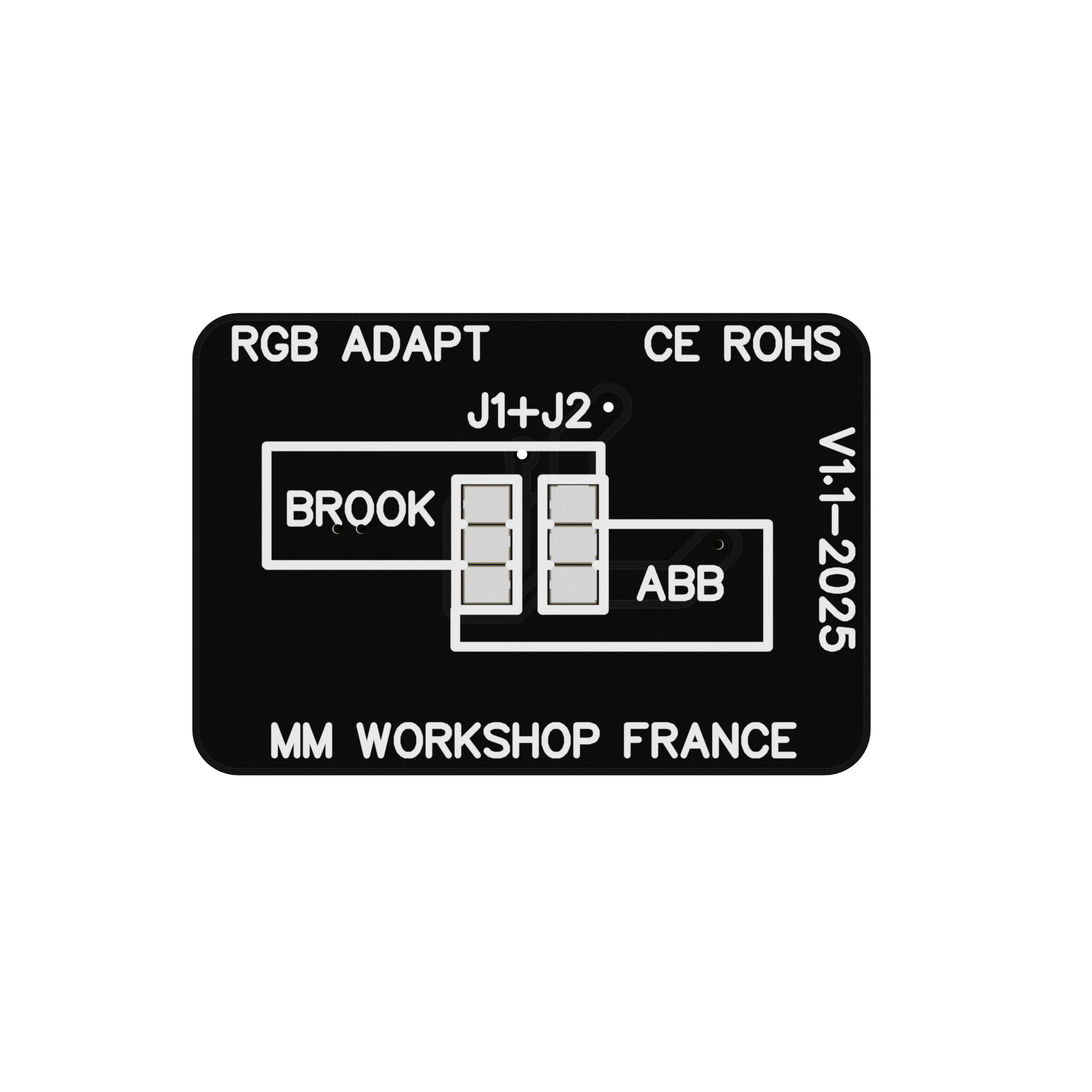

• Configuration par jumpers : Deux jumpers à souder à l’arrière du PCB permettent de sélectionner la compatibilité avec une carte Brook ou GP2040-CE.

• Soudure gratuite : Nous configurons et soudons les jumpers gratuitement selon votre choix (Brook ou GP2040-CE) pour une utilisation immédiate.

• Design compact : Léger et facile à intégrer dans tout setup arcade.

Cartes nécessitant cet adaptateur :

Requis pour les cartes GP2040-CE vendues en France par Arnoz, SmallCab, AliExpress, ou par de nombreux site à travers le monde (à droite sur la photo ci-dessous en V5.6E). Ces cartes se ressembles toutes et sont toutes fabriquées au même endroit, le logo ou la couleur des connecteurs peuvent différer. Fiez-vous aux connecteurs et leur position pour les reconnaitre.

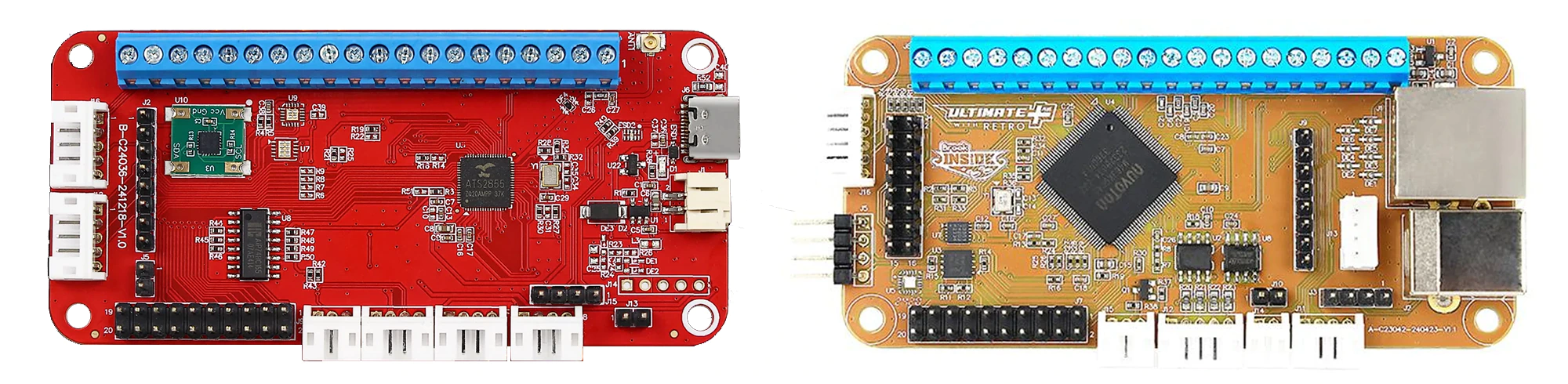

Requis pour les cartes Brook : Brook Gen-5W Fighting Board, Brook Gen-5 Fighting Board, Brook Gen-5X Fighting Board et Brook Ultimate Board Plus Retro Board

Aucun adaptateur n’est nécessaire pour les cartes GP2040-CE fabriquées en France par MM Workshop, y compris celles portant le logo d’un partenaire ou revendeur sous licence MM Workshop. En cas de doute sur le fabricant, contactez votre revendeur pour confirmation.

MM Workshop conçoit et fabrique ses propres modèles de fighting boards et ne produit ni ne distribue de RP2040 Advanced Breakout Board du projet GP2040-CE sous quelque marque que ce soit.

Usages :

• Connexion sécurisée des PCB Arcade LED RGB aux cartes Brook avec connecteur RGB LED.

• Adaptation des PCB Arcade LED RGB aux cartes GP2040-CE chinoises (v5.6 ou antérieures, avec vérification des pins).

• Intégration dans des projets arcade nécessitant un éclairage LED RGB fiable.

Pourquoi choisir cet adaptateur ?

Cet adaptateur est indispensable pour protéger vos PCB Arcade LED RGB tout en assurant une compatibilité parfaite avec différentes cartes de contrôle. Sa conception française, son service de soudure gratuit et sa conformité aux normes CE, DEEE et ROHS en font un choix de qualité.

Note : Consultez les photos du produit sur notre boutique pour un aperçu visuel. Pour les cartes GP2040-CE chinoises antérieures à v5.6, vérifiez l’ordre des pins avant connexion.
